Deze led-TL buis komt van de firma Trophies LED Import BV, die als eens is gemeten in dit artikel; deze keer echter is deze led-TL buis in een ‘normale’ TL-bak gestoken, dat wil zeggen dat het voorschakelapparaat er gewoon inzit. Alleen de starter is eruit gehaald.

Dit artikel geeft aan hoe de gemeten waardes zich verhouden tot de waardes van de led-TL buis wanneer deze in een TL-armatuur zou zitten waarbij direct 230 V op de led-TL buis gezet zou worden.

Samenvatting meetgegevens

parameter	waarde led-TL direct op het net	waarde led-TL in conventionele armatuur (zonder starter)	opmerking
Kleurtemperatuur	4992 K	4999 K	Een dergelijk klein verschil is niet significant, dus ze hebben dezelfde waardes voor de kleurtemperatuur.
Lichtsterkte Iv	266 Cd	252 Cd	Het is een felle led-TL buis. Geen groot verschil tussen de lichtsterkte bij verschillend gebruik.
Stralingshoek	90 °	100 °	Een breed lichtveld.
Vermogen P	17 W	16.6 W	Bij gebruikmaking van de TL-armatuur met voorschakelapparaat, gaat er iets van het vermogen verloren in de spoel zelf.
Power Factor	0.82	0.87	Door het voorschakelapparaat, wat een spoel is, wordt de powerfactor iets gecorrigeerd. Dus in de gewone TL-armatuur is er een iets kleinere blindstroom. Zie ook dit artikel over PF
Lichtstroom	957 lm	921 lm	Beide hoge lichtstromwaardes. Het gebruik van de led-TL buis in de originele TL-armatuur (zonder starter) levert maar marginaal verlies van lichtstroom op.
Efficiëntie	56 lm/W	55 lm/W
CRI_Ra	80	80	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0,35 en y=0,37	x=0,35 en y=0,37
Fitting	TL	TL	TL-buis fitting
Diameter	30 mm	30 mm
Lengte	1200 mm	1200 mm
vormfactor	buis
Algemene opmerkingen			Positief dat deze led-TL dezelfde lichtstroom en efficiëntie geeft bij gebruik in een conventionele TL-armatuur. Dit is makkelijk bij vervanging van normale 1200 mm TL buizen; je hoeft niet het voorschakelapparaat eruit te halen. Een vervolgartikel komt nog waarbij ik naga of gebruik van deze led-TL op deze manier niet leidt tot oververhitting van het voorschakelapparaat of tot een te hoge spanning over de led-TL buis zelf. Verlichtingssterkte en kleurtemperatuur zijn wel behoorlijk afhankelijk van de spanningsfluctuaties.

E_v op 1 meter afstand

De verlichtingssterkte op 1 meter afstand bij directe aansluiting op 230 V lichtnet

De verlichtingssterkte op 1 meter afstand bij directe gebruik in conventionele TL-armatuur

Er komt fel licht uit de led-TL buis. Verder heeft de lamp een brede stralingshoek van 90 – 100 graden. De verschillen tussen de beide metingen zijn niet groot (ongeveer 5 %), en mogelijk deels afkomstig van wat spanningsfluctuaties in het net ten tijde van metingen. Zie ook dit gedeelte over de spanningsfluctuaties.

E_v als functie van afstand

De verlichtingssterkte als functie van de afstand; led-TL direct op het net

De verlichtingssterkte als functie van de afstand; led-Tl in conventioneel TL-armatuur

De E_v is niet berekend maar gemeten, omdat ik niet mag uitgaan van een puntbron. De Tl is een lijnbron, en daarbij geldt het kwadratisch verband tussen afstand en verlichtingssterkte niet. Zie ook dit artikel voor meer uitleg over het waarom.

Lichtstroom

Via een set van metingen heb ik de verlichtingssterktes bepaald rondom de led-TL. Deze zijn dan om te rekenen in een lichtstroom. Zie voor meer uitleg over de metingen dit artikel over de led-TL lichtstroommeting.

Hierbij de links naar de ruwe meetgegevens:

Link naar spreadsheet voor lampmetingen aan Led-TL direct op lichtnet.

Link naar spreadsheet voor lampmetingen aan Led-TL in conventioneel TL armatuur.

Efficiëntie

In beide opstellingen geeft de Led-TL een vergelijkbare efficiëntie: rondom de 56 lm/Watt.

De powerfactor is gunstiger wanneer de led-TL in de conventionele TL-armatuur zit, ze is dan 0.87 ipv 0.82. Het verschil in blindvermogen kan nu berekend worden. Zie ook het artikel over PF voor meer uitleg over R en de relatie tot PF.

armatuur-type	PF [-]	P [W]	R [VAr]
direct op net	0.82	17	11.9
in conventioneel armatuur	0.87	16.6	8.7

Een lager gedeelte aan zuiver blindstroom (R) betekent voor bedrijven dat ze dus minder voor blindstroom hoeven te betalen.

Particulieren hoeven niet voor hun (beetje) blindstroom te betalen, waarschijnlijk omdat het installeren van een blindstroommeter en de administratieve afhandeling duurder is dan het terugverdienen middels betalingen voor blindstroom.

Parameter	direct op net	conventioneel armatuur
Netspanning	230 V	230 V
Lampstroom	91 mA	83 mA
Vermogen P	17 W	16.6 W
Schijnbaar vermogen S	20.7 VA	19.1 VA
PF	0.82	0.87

Kleurtemperatuur, vermogensspectrum en dominante golflengte

Allerlei gegevens verkegen met de kleurspectrometer bij directe netspanning

Allerlei gegevens verkegen met de kleurspectrometer bij gebruik in conventioneel armatuur

Hierbij een schermafbeelding van wat de kleurspectrometer allemaal meet. Je ziet in één oogopslag het vermogensspectrum, de kleurtemperatuur, de kleurtemperatuur (Correlated Color Temp) van ongeveer 5000 K en de dominante golflengte. Dit zijn de begrippen die ik in het artikel over lichtgrootheden heb uitgelegd.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de ledlamp, direct op het net aangesloten

Het kleursoort diagram en de plaats van het licht van de ledlamp, bij gebruik in conventioneel armatuur

Het licht is helder wit, en ligt in de buurt van het pad van de zwarte straler.

De kleurcoördinaten zijn x=0,35 en y=0,37.

Spanningsafhankelijkheid

De lamp heb ik onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. De reden is om te zien of een variatie in de netspanning (220 – 240 V is mogelijk in Nederland) leidt to verschil in waardes van de genoemde parameters.

Spanningsafhankelijkheid van een aantal lamp-parameters, led-Tl direct op het net

Spanningsafhankelijkheid van een aantal lamp-parameters, led-TL in conventioneel armatuur

De verlichtingssterkte en het vermogen zijn behoorlijk afhankelijk van een verandering van de netspanning. Dit houdt in dat bij netfluctuaties de verlichtingssterkte mee fluctueerd. Bij een verandering van 230 V + en – 4 Volt (is al redelijk veel) dan varieert de verlichtingssterkte + en – 2 %. Dit is niet zichtbaar; het wordt pas goed merkbaar bij 20 % verschil

De kleurtemperatuur verandert niet bij fluctuaties in de netspanning; je behoudt dus zeer sterk dezelfde kleur.

Kleurweergave-index of CRI

Hierbij de plaatjes van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index.

Kleurweergave-index van het led-Tl licht bij aansluiting direct op het net

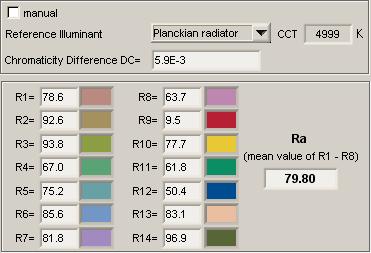

Kleurweergave-index van het led-Tl licht bij de led-TL in een conventioneel armatuur
