LEDITLIGHT – 3x3Watt verlengde model test – warm wit

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

Led It Light heeft een 3x3W spot ledlamp met cree leds. Deze spotlamp geeft warmwit licht.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3028 K warmwit
Lichtsterkte Iv 587 Cd Gemeten recht onder de lamp.
Verlichtingssterkte-modulatie-index 37 % Gemeten recht onder de lamp. Is een maat voor de mate van knipperen. Echter in dit geval is het hoogfrequent knipperen (> 800 Hz) dat niet opgemerkt wordt.
Stralingshoek 33 deg 33º is de stralingshoek voor alle C-vlakken daar deze lamp symmetrisch is over de 1ste as.
Vermogen P 6.8 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor 0.58 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.
THD 136 % Total Harmonic Distortion.
Lichtstroom 264 lm
Efficiëntie 39 lm/W
CRI_Ra 83 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4318 en y=0.3974
Fitting GU10 Deze lamp wordt direct aangesloten op de 230 V AC.
PAR-waarde 5.7 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.4 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.3 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D X H buitenafmetingen 50 x 109 mm Buitenafmetingen van de lamp, zonder pinnen.
D afmetingen lichtruimte 42 mm Afmetingen van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van een om de leds heenlopende kleinste circel. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.8-24.3 deg C.

De lamp wordt op de koelvinnen aan de buitenkant ongeveer 40 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming zijn neemt de verlichtingssterkte af met 12 % en het opgenomen vermogen met 9 %.

Spanningsafhankelijkheid: er is geen noemenswaardige afhankelijkheid van de verlichtingssterkte en opgenomen vermogen wanneer de voedingsspanning varieert.

Meetrapport (PDF) tbc
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 42 mm ≈ 210 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

Het lichtdiagram en de indicatie van de planes.

Het lichtdiagram van het C0-C180 vlak is gelijk aan het C90-C270 vlak vanwege de symmetrie.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 33º.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 264 lm.

Efficiëntie

Een lichtstroom van 264 lm, en een opgenomen vermogen van 6.8 Watt, levert een efficiëntie van 39 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.58 geldt dat voor iedere kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom (gemiddelde per lamp) 51 mA
Vermogen P (gemiddelde per lamp) 6.8 W
Schijnbaar vermogen S (gemiddelde per lamp) 11.7 VA
PF 0.58

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor > 25 W. Zie voor meer uitleg de OliNo website.

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

Voor vermogens <= 25 W gelden er geen limieten voor de harmonischen.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 136 %.

Temperatuurmetingen lamp

Groot verschil in emissiviteit tussen aluminium en schilderstape.

Wanneer gemeten wordt op de schildertape is de temperatuur anders dan wanneer gemeten op het metaal zelf. De emissiviteitsfactor van de schilderstape is 0.95 en die is ingesteld geweest op de IR camera. Daarna is gevonden dat de emissiviteit van het metaal 0.39 is. Dit is erg laag en wil zeggen dat het aluminium niet goed de warmte kwijtkan via straling. Een laagje verf er overheen zou verbetering brengen evenals een oppervlaktebehandeling van het aluminium (niet gepolijst maar dof gemaakt).

De temperatuur van het metaal op de kop van de lamp.

Het metaal reflecteert veel van de omgeving, waardoor de temperatuur schijnbaar lager uitkomt.Bij correctie wordt zo 0.83 gevonden aan emissiviteit van het metaal op de kop van de lamp. Hiermee is het metaal o pde kop van de lamp beter in staat om warmte te stralen dan de zijkant van de lamp.

status lamp > 2 uur aangestaan
omgevingstemperatuur 22.5 graden C
gereflecteerde schijnbare temperatuur 22.5 graden C
camera Flir T335
emissiviteit 0.39 en 0.83(1)
meetafstand 0.20 m
IFOVgeometric 0.3 mm
NETD (thermische gevoeligheid) 50 mK

(1) Zie de tekst voor uitleg.

Kleurtemperatuur en licht- oftewel vermogensspectrum

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 3025 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 70 graden. Daarbuiten is de verlichtingssterkte erg laag (< 5 lux) geweest gedurende de meting.

Kijkende naar de stralingshoek van 33 graden (dus 16.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur in dit gebied is ongeveer 2 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 5.7 μMol/s/m²
PAR-fotonstroom 2.6 μMol/s
PAR-fotonrendement 0.4 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 65 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.


Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.3.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt in het gebied dat met wit aangegeven wordt in klasse A. Het gebied geldt voor signaallampen, zie verder ook de uitleg op de OliNo website.

De kleurcoördinaten zijn x=0.4318 en y=0.3974.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 83 aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).

Deze waarde van 83 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0020, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is echter nog geen norm die aangeeft wat de maximale afwijking van wit licht mag zijn. Een referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren niet noemenswaardig mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

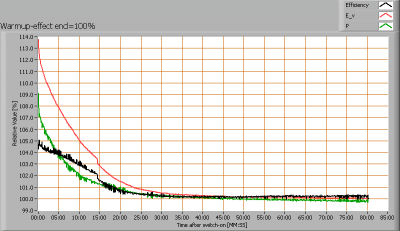

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 25 minuten, waarbij de verlichtingssterkte afneemt met ongeveer 12 % en het opgenomen vermogen met ongeveer 9 %.

Mate van knipperen

Er is gekeken naar de mate van snelle verlichtingssterktevariatie van het licht van de lamp. Zie voor meer uitleg de OliNo site.

De mate van snelle verlichtingssterktevariaties van het licht van de lamp

parameter waarde eenheid
Knipperfrequentie 858 Hz
Verlichtingssterkte-modulatie 37 %

Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev).

Noot: de modulatie is met 37 % hoog, echter de knipperfrequentie is zo hoog dat hiervan niets gezien wordt. Wel is het zo dat de lamp op een gemiddelde lagere intensiteit brandt dan dat deze maximaal zou kunnen bij constante stroomuitsturing.

Stel de lamp wordt continue op 100 % uitgestuurd, dan zou deze meer licht geven. Tegelijkertijd zou het aluminium wat als koellichaam dient, een oppervlaktebehandeling kunnen ondergaan om de emissiviteit van het materiaal te verhogen waarmee de warmte beter uitgestraald kan worden en waardoor de leds minder warm worden wat de levensduur ten goede komt.
