Lioris Tubo 23

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen 3 Reacties»

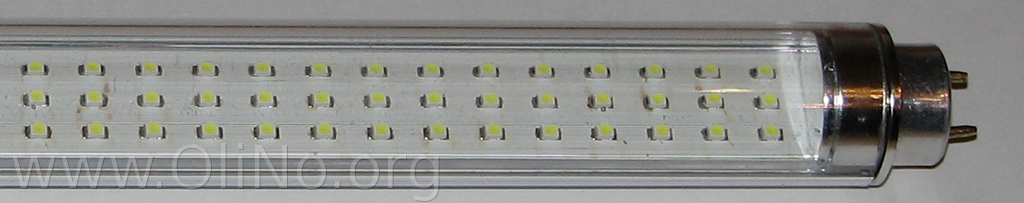

lioris_tubo_23Lioris presenteert een 1200 mm lange led-TL buis bestaande uit een groot aantal kleine leds. De buis is erg efficiënt en een hoge powerfactor. Deze led-TL kan in een normaal TL armatuur gestoken worden mits de starter eruit gehaald wordt. Zo is in dit artikel ook gemeten, met ballast, omdat dit het meeste voor zal komen. In dit artikel staan allerlei interessante lampparameters.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 5939 K Felwit.
Lichtsterkte Iv 617 Cd Tevens is als extra meting de verlichtingssterkte gemeten op 232 cm afstand.
Stralingshoek 121 deg
Vermogen P 23.1 W Het maakt niet uit wanneer met of zonder ballast gemeten wordt. De ballast zelf heeft een kleine interne weerstand en daar deze buis veel minder consumeert dan een normale 1200 mm TL buis, is het verlies over de interne weerstand van de ballast verwaarloosbaar.
Power Factor 1.0 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.0 kVAhr aan reactief vermogen is geweest.
Lichtstroom 1954 lm
Efficiëntie 84 lm/W
CRI_Ra 63 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3225 en y=0.3461
Fitting TL
D x H buitenafmetingen 32 x 1210 mm Buitenafmetingen van de lamp.
B x L afmetingen lichtruimte 24 x 1150 mm Oppervlakte van het gebied waar het licht vandaan komt. Dit is gelijk aan de L x B van de plaat in de buis waarop de leds zitten. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 24.5-27.5 deg C.

Opwarmeffect: er is weinig invloed op de verlichtingssterkte en opgenomen vermogen gedurende de opwarming (< 4 %).

Spanningsafhankelijkheid: het opgenomen vermogen en de verlichtingssterkte zijn afhankelijk van de voedingsspanning van de lamp. De afhankelijkheid is linear.

Voor de Eulumdat file, volg deze link.

Een paar extra foto’s zijn genomen, deze zijn hier te vinden.

Meetrapport (PDF) olino-pdf

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

lioris_tubo_23_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak staat dwars op de lengterichting van de buis, en het C90-C270 is in de lengterichting van de buis. De bundel dwars op de lengterichting is iets breder dan in de lengterichting.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

In deze grafiek is de helderheid in Cd direct af te lezen en is niet geconverteerd naar Cd/1000lm zoals in het Eulumdat lichtdiagram.

lioris_tubo_23_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

Verlichtingssterkte Ev bij 232 cm afstand recht onder de buis

Bij deze led-TL buis is tevens de verlichtingssterkte gemeten op 232 cm afstand. De buis is hierbij juist aangeschakeld en heeft een uur aangestaan.

De gemiddelde verlichtingssterkte gedurende dat uur was 113 lux, en de gemiddelde omgevingstemperatuur was 26 graden.

lioris_tubo_23_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij een kantelhoek van 50 graden zijn de gemeten intensiteiten in een range van 61-73 %.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 121 graden. Dit is de gemiddelde waarde. In het 90-270 vlak is deze wat kleiner en in het 0-180 vlak wat groter.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 1954 lm.

Efficiëntie

Een lichtstroom van 1954 lm, en een opgenomen vermogen van 23.1 Watt, levert een efficiëntie van 84 lm/Watt.

Met de powerfactor van 1.0 geldt dat voor iedere kWh aan netto vermogen, er 0.0 kVAhr aan reactief vermogen is geweest.

Lampspanning 230.0 V
Lampstroom 101 mA
Vermogen P 23.1 W
Schijnbaar vermogen S 23.2 VA
PF 1.0

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen.

lioris_tubo_23_u_i_waveforms_with_ballast

Spanningsvorm over de lamp en stroom door de lamp bij gebruikmaking van de ballast.
De stroom en de spanning lopen met dezelfde fase. De stroomvorm is een mooie sinus, en omdat deze ook in fase met de spanning loopt verklaart dit de powerfactor van 1.0.

Wanneer het powerspectrum van de stroom bepaald wordt, dan is het aantal hogere harmonischen zichtbaar. De meting aan de stroomvorm is gedaan met 10.000 samples per seconde, wat een maximum frequentiecomponent van 5000 Hz zou kunnen detecteren. Normaliter zijn deze hoogfrequente signalen niet te vinden in de opgenomen stroom van de lamp, vandaar dat het onderstaand spectrum wordt gestopt bij 1000 Hz. Dit is ruim voldoende om de harmonische inhoud van de stroom weer te kunnen geven.

lioris_tubo_23_powerspectrumi_percent_with_ballast

Het stroom vermogensspectrum, met logaritmische schaal (in % van de grootste harmonische).

Geen noemenswaardige hogere harmonischen, omdat de powerfactor al 1.0 was.

Zonder ballast

Wanneer de buis zonder ballast gedreven wordt, dan is de stroomvorm iets minder als een sinus. Echter de powerfactor is niet noemenswaardig kleiner dan 1.0. Het opgenomen vermogen is hetzelfde als met ballast.

lioris_tubo_23_u_i_waveforms_no_ballast lioris_tubo_23_powerspectrumi_percent_no_ballast

De stroomvorm en het spectrum zonder ballast.

Kleurtemperatuur en licht- oftewel vermogensspectrum

lioris_tubo_23_powerspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 5950 K wat felwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

lioris_tubo_23_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot ongeveer 75 graden, daarna is de lichtintensiteit zo laag dat de meting onnauwkeurig wordt. De kleurtemperatuur loopt met 4 % af over dit bereik.

Kleursoort diagram

lioris_tubo_23_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt verwijderd van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3225 en y=0.3461.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

lioris_tubo_23_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 63 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 63 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.004, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

lioris_tubo_23_voltagedependency

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen en de verlichtingssterkte hangen af van de aangeboden lampspanning. Deze afhankelijkheid is lineair.

Bij een mogelijke variatie in spanning bij 230 V van + en – 5 V dan is de variatie in de verlichtingssterkte van deze lamp < 3 %. Bij abrupte variaties in netspanning is dit niet zichtbaar.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

lioris_tubo_23_startupeffect

lioris_tubo_23_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Bij het opwarmen geeft de ledlamp na een 30 tal minuten 3 % minder licht en neemt 2 % meer vermogen op. Deze meting is gedaan met de SpecBos meter, deze is langzaam in de metingen; iedere meting duurt al snel 1 a 2 minuten. Hierdoor is de eerste meting al het resultaat van het gemiddelde over 2 minuten. Het verschil tussen de eerste en de laatste meting is hierdoor kleiner dan wanneer de eerste meting slechts een paar seconden zou hebben geduurd. De snelle meter (de Minolta CA210) was echter niet beschikbaar. Vandaar dat de Specbos is gebruikt.

Extra foto’s

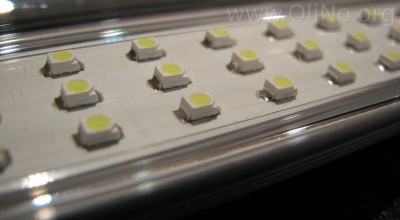

lioris_tubo_23_closeup

De leds van dichtbij.

De led-TL buis is erg efficiënt. Dat is dan de combinatie van de leds en de voedingsunit.

lioris_tubo_23_backside

De achterkant van de buis.

3 reacties op “Lioris Tubo 23”

De achterzijde van de TL-buis is wel degelijk van gelakt aluminium, maar vanwege het rendement van de driver (>95% !) is nauwelijks een plaatselijke temperatuurstijging van de behuizing merkbaar. Door het aantal LED’s, hun spreiding over de gehele TL-buis en het gebruik van een zeer goed thermisch geleidende print (Integrated Metal Substrate) wordt de warmte die deze LED’s genereren egaal verspreid over de gehele behuizing. Dit leidt slechts tot een zéér geringe temperatuurverhoging over de gehele achterzijde.

ing. P.J. Boudewijns
Hardware Engineer
Lioris B.V.
