Line Lite International – peervormige ledlamp

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

lli_bv_pearshape_8w_e27_wwLine Lite International heeft een aantal peervormige ledlampen laten testen. De resultaten van de 6 lampen zijn in dit artikel samengevat, de gemiddelde resultaten zijn weergegeven. De lamp heeft een gewone fitting en het is een rondstraler met warmwit licht.

Van deze lamp zijn duurproefresultaten beschikbaar.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

De gemiddelde resultaten van 6 lampen zijn weergegeven in deze tabel. Er zijn 6 lampen gemeten en daarom is een standaarddeviatie (SD) uitgerekend. Dit is een maat van spreiding rondom het gemiddelde getal. Als je heel veel lampen zou hebben, dan zou 67 % van de lampen een meetwaarde hebben in het gebied van lengte SD rondom de gemiddelde waarde. Voorbeeld: de gemiddelde waarde is 10 en de SD = 1, dan valt, bij een grote hoop van deze lampen, 67 % van deze lampen de meetwaarde in het gebied van 9 – 11.

parameter meting lamp opmerking
Kleurtemperatuur 2838 K Warmwit (SD=46 K)
Lichtsterkte Iv 27.5 Cd Gemeten recht onder de lamp (SD = 5.9 Cd).
Verlichtingssterkte-modulatie-index 0.7 % Gemeten recht onder de lamp. Is een maat voor de mate van knipperen (SD=0.2 %).
Stralingshoek 204 deg 204º (SD = 6º) is de stralingshoek voor alle C-vlakken daar deze lamp symmetrisch is over de 1ste as.
Vermogen P 6.1 W Volg de link voor meer elektrische en temperatuureigenschappen (SD = 0.6 W). Er zat behoorlijk verschil tussen de opgenomen stroomwaardes: 6.6, 6.6, 5.5, 6.6, 5.8, 5.5 W.
Power Factor 0.61 Met deze powerfactor (SD = 0.02) geldt dat voor iedere 1 kWh aan netto vermogen, er 1.3 kVAhr aan reactief vermogen is geweest.
THD 124 % Total Harmonic Distortion (SD = 5.4 %).
Lichtstroom 202 lm SD = 43 lm. Er was behoorlijk verschil in lichtopbrengst tussen de lampen. De waardes waren: 258, 226, 190, 225, 137, 177 lm.
Efficiëntie 33 lm/W SD = 5.1 lm/WW.
CRI_Ra 75 Color Rendering Index oftewel de kleurweergave-index. SD = 0.7)
Coördinaten kleursoort diagram x=0.4430 en y=0.3965 SD_x = 0.006, SD_y = 0.007
Fitting E27 Deze lamp wordt direct aangesloten op de 230 V AC.
PAR-waarde 0.27 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak. SD = 0.06 μMol/s/m2
PAR-fotonrendement 0.3 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp. SD = 0.05 μMol/s/We
S/P ratio 1.1 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid). SD = 0.03.
D X H buitenafmetingen 59 x 114 mm Buitenafmetingen van de lamp.
D x H afmetingen lichtruimte 59 x 40 mm Afmetingen van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van de glazen bolvorm rondom de leds. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen voor alle 5 de lampen was 22.6 – 25 deg C. De lamp wordt maximaal ongeveer 38 graden warmer dan omgevingstemperatuur, tussen de ribben aan de zijkant.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met ongeveer 12 % en het opgenomen vermogen met ongeveer 6 %. Dit zijn de gegevens van lamp 1.

Spanningsafhankelijkheid: er is geen noemenswaardige afhankelijkheid van de verlichtingssterkte en het opgenomen vermogen wanneer de voedingsspanning varieert.

Meetrapport (PDF) tbc
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

led-light-bulb-pear-shape-8-w_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het lichtdiagram van het C0-C180 vlak is gelijk aan het C90-C270 vlak vanwege de symmetrie.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen. De diagrammen van alle lampen worden hierbij gegeven (lampen 1, 2, 3, en daarna 4, 5, 6).

lli_bv_pearshape_8w_e27_ww_pp_avgllibv_pearshape8w_ww_nr2_pp_avgllibv_pearshape8w_ww_nr3_pp_avg

llibv_pearshape8w_ww_nr4_pp_avgllibv_pearshape8w_ww_nr5_pp_avgllibv_pearshape8w_ww_nr6_pp_avg

Het stralingsdiagram van iedere lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

lli_bv_pearshape_8w_e27_ww_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp nummer 1.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 204º (SD = 6º).

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 202 lm (SD = 43 lm).

Efficiëntie

Een lichtstroom van 202 lm (SD = 43 lm), en een opgenomen vermogen van 6.1 Watt (SD = 0.6 W), levert een efficiëntie van 33.0 lm/Watt (SD = 5.1 lm/W).

Elektrische eigenschappen

Met de powerfactor van 0.61 geldt dat voor iedere kWh aan netto vermogen, er 1.3 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom (gemiddelde per lamp) 44 mA
Vermogen P (gemiddelde per lamp) 6.2 W
Schijnbaar vermogen S (gemiddelde per lamp) 10.2 VA
PF 0.61

Tevens is van lamp nummer 1 de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

lli_bv_pearshape_8w_e27_ww_u_i_waveforms

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor > 25 W. Zie voor meer uitleg de OliNo website.

lli_bv_pearshape_8w_e27_ww_harmonics

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

Voor vermogens <= 25 W gelden er geen limieten voor de harmonischen.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 125 % (SD = 5.5 %).

Temperatuurmetingen lamp

ir_0323

Bepalen van de juiste emissivity. De ribben zelf hebben dezelfde emissivity als de tape.

De gebruikte tape is op emissivity van 0.95 gezet. Dan blijkt dat het materiaal van het koellichaam hier ook op uitkomt.

De maximale temperatuur wordt gevonden tussen de koelribben.

status lamp > 2 uur aangestaan
omgevingstemperatuur 26 graden C
gereflecteerde schijnbare temperatuur 26 graden C
camera Fluke T32
emissiviteit 0.95(1)
meetafstand 0.20 m
IFOVgeometric 0.3 mm
NETD (thermische gevoeligheid) 50 mK

(1) Zie tekst voor uitleg.

Kleurtemperatuur en licht- oftewel vermogensspectrum

lli_bv_pearshape_8w_e27_ww_powerspectrum_at_1m_distance

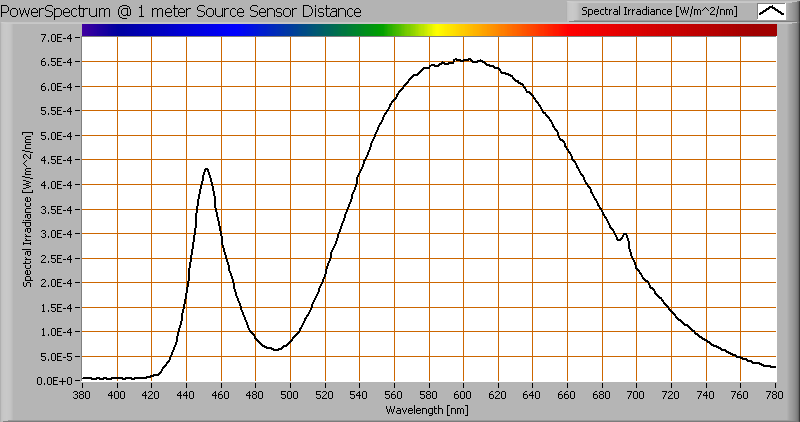

Het kleurspectrum van het licht van lamp nummer 1. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2850 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

lli_bv_pearshape_8w_e27_ww_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 90 graden. Daarbuiten is niet meer gemeten.

Kijkende naar de stralingshoek van 204 graden (dus 102 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur in het grootste gedeelte van dit gebied is ongeveer 2 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

lli_bv_pearshape_8w_e27_ww_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 0.3 μMol/s/m²
PAR-fotonstroom 2.0 μMol/s
PAR-fotonrendement 0.3 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 65 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

lli_bv_pearshape_8w_e27_ww_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lampen is 1.1.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

chromaticity_initial_overview

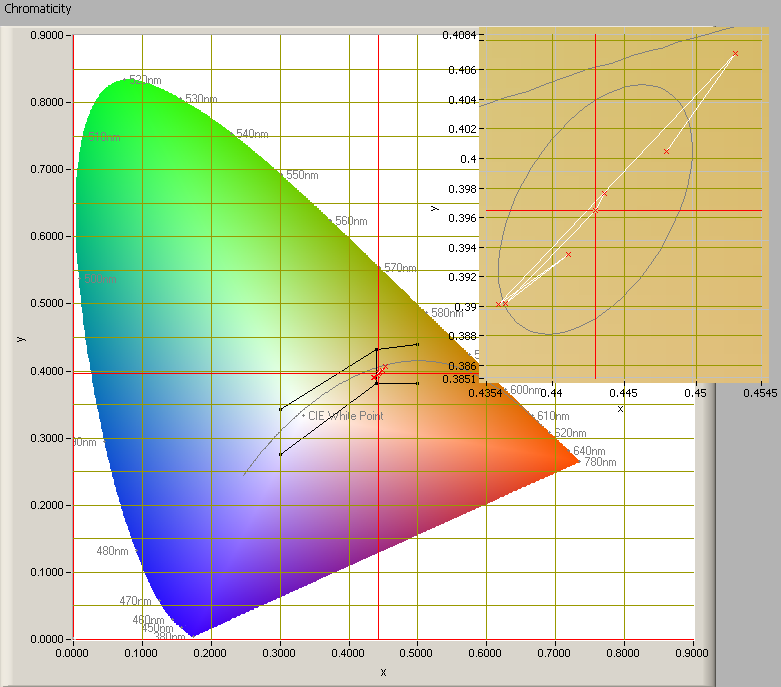

Het kleursoort diagram en de plaats van het licht van de lamp (alle lampen en het gemiddelde).

De coordinaten van het licht van alle lampen staan in de grafiek. Het rode kruis geeft aan waar het gemiddelde ligt. In de vergrote uitsnede zijn alle punten duidelijker zichtbaar, en er is een 4 sigma McAdams ellips getekend die een ruimte aangeeft rondom de gemiddelde coordinaten. Wanneer twee lichtpunten verder dan 4 sigma van elkaar liggen dan is kleurverschil zichtbaar.

De gemiddelde coördinaten liggen op de rand van de gebieden die wit aangegeven in de klasses A en B. De gebieden gelden voor signaallampen, zie verder ook de uitleg op de OliNo website.

De kleurcoördinaten (gemiddeld) zijn x=0.4430 en y=0.3965.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

lli_bv_pearshape_8w_e27_ww_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp (nummer 1).

Deze waarde van 75 aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).

Deze waarde van 75 is (een beetje) lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0034, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is echter nog geen norm die aangeeft wat de maximale afwijking van wit licht mag zijn. Een referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

lli_bv_pearshape_8w_e27_ww_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren een beetje een op een lineaire manier mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

lli_bv_pearshape_8w_e27_ww_startupeffect

lli_bv_pearshape_8w_e27_ww_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 45 minuten. In die tijd neemt de verlichtingssterkte af met ongeveer 12 % and the consumed power with 6 %.

Mate van knipperen

Er is gekeken naar de mate van snelle verlichtingssterktevariatie van het licht van de lamp. Zie voor meet uitleg de OliNo site.

duurproef_lli_01_flicker_waveforms

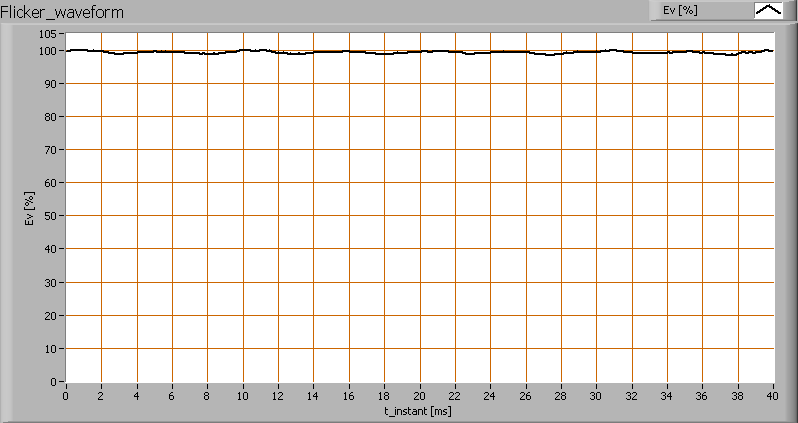

De mate van snelle verlichtingssterktevariaties van het licht van de lamp

parameter waarde eenheid
Knipperfrequentie 200 Hz
Verlichtingssterkte-modulatie 1 %

Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev).
