LLE smd LedTL 80leds 120cm

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

LedLight Europe komt met een aantal mooie led-TL buizen. Deze is uitgevoerd met 80 smd-leds. Van de voorkant zijn de leds te zien, en van de achterkant is het een stuk aluminium, om te zorgen voor een goede koeling, zodanig dat de leds niet warm worden en men een lange levensduur mag verwachten.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 7400 K Dit is echt felwit.
Lichtsterkte Iv 424 Cd De lamp is heel fel.
Stralingshoek 125 deg Een brede bundel, wat te verwachten is voor een TL.
Vermogen P 23.6 W .
Power Factor 0.87 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.56 kVAhr aan reactief vermogen is geweest.
Lichtstroom 1327 lm Heel veel licht.
Efficiëntie 56 lm/W .
CRI_Ra 80 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.304 en y=0.301
Fitting TL
Diameter 26 mm .
Lengte 1200 mm Normale lengte van de TL-buis.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.5 deg C.

Opwarmeffect: niet noemenswaardig aanwezig.

Spanningsafhankelijkheid: vermogen en lichtopbrengst zijn sterk afhankelijk van de lampspanning.

Voor alle ruwe meetdata volg deze link (llesmdledtl80l1m2_12lvis16cm.zip).

De lamp heeft op de achterkant een mooie metalen profiel voor koeling. Zie ook deze foto.

E_v op 1 meter afstand oftewel I_v

Hierbij een mooie plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat een mooie brede bundel zien.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

De meetpunten liggen nogal verspreid. Bijvoorbeeld bij meting onder 60 en 65 graden en gaande rondom de lamp, dan is er een groot verschil in lichtsterkte. Dit is ook te verwachten, daar de ledTL een lange smalle buis is.

Bij het nemen van de gemiddelde waardes per hoek, is de stralingshoek te bepalen: dit is door de computer berekend en is 125 graden. Dus bij 62.5 graden is er nog ne helft van de helderheid bij 0 graden over.

Hierbij de verschillende gemeten profielen.

0-180 deg         135-225 deg       90-270 deg      135-315 deg

De plot helemaal bovenaan geeft de gemiddelde waardes, zodanig dat het stralingsdiagram een constantere afhankelijkheid geeft afhankelijk van de hoek waaronder gemeten is.

Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te bepalen. Hiertoe bereken ik op een denkbeeldige bol rondom de lamp, hoeveel lichtstroom er doorheen komt.

Het resultaat van deze berekening voor deze lamp is 1327 lm.

Efficiëntie

Een lichtstroom van 1327 lm, en een opgenomen vermogen van 23.6 Watt, levert een efficiëntie van 56 lm/Watt.

Met de (hoge) powerfactor van 0.87 geldt dat voor iedere kWh aan netto vermogen, er 0.56 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 117 mA
Vermogen P 23.6 W
Schijnbaar vermogen S 26.9 VA
PF 0.87

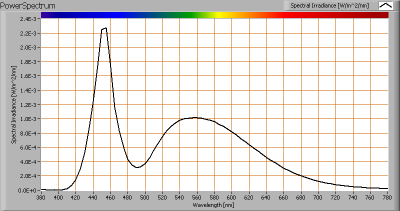

Kleurtemperatuur en licht- ofwel vermogensspectrum

De gemeten kleurtemperatuur van deze lamp is ongeveer 7400 K wat erg felwit is. In het powerspectrum is goed te zien dat de piek bij blauw licht veel hoger licht dat de bult bij groen/geel. Dus de menging van groen/geel met blauw is zodanig dat er nog veel blauw over blijft waardoor het licht felwit wordt.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de ledlamp.

Het licht is koudwit en het lichtpunt in dit diagram ligt redelijk dichtbij van het pad van de zwarte straler.

De kleurcoördinaten zijn x=0.304 en y=0.301.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen alsook de verlichtingssterkte hangen enorm af van de aangeboden lampspanning. Let op de percentages op de linkerschaal. Bij variaties in de netspanning van + en – 4 Volt, is een verandering van de verlichtingssterkte E_v te zien van + en – 10 %. Ik kan me indenken dat dat zichtbaar kan zijn, als men er op let.

Wat me opvalt is dat bij een spanning meer dan 240 V, het vermogen toeneemt maar de verlichtingssterkte E-v neemt ineens af, evenals de kleurtemperatuur. Dit duidt op het anders werken van de lamp-elektronika combinatie bij deze spanningen. Als dit bedoeld is en bekend is vanuit het design van de aanstuurelektronica en de lamp zelf, is er niets aan de hand. Alleen dat weet de leverancier/designer van het geheel.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index.

Kleurweergave-index van de lamp.

Het licht afkomstig van deze lamp heeft een kleurweergaveindex van 80. Een waarde van op of boven de 80 wordt als goed genoeg gezien waarbij de kleurindrukken van objecten beschenen met het licht van deze lamp overeenkomen met die indrukken wanneer een gloeilamp dezelfde objecten zou beschijnen. Nu is het voor deze lamp iets minder relevant, omdat we over een hele hoge kleurtemperatuur spreken die zelfs hoger licht dan zonneschijn. Deze kleurtemperatuur is vergelijkbaar met de kleurtemperatuur van een bewolkte dag.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Geen noemenswaardige effecten bij het opwarmen van deze lamp.

Led TL-lamp zijkant

De zijkant van de buis; bovenaan de plastic buis en de leds, en onderaan de metalen behuizing voor de koeling.
