Go Green 21 Led Reflector Flame E27

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

Een kleine ledlamp, met 21 ledjes in een behuizing die in een E27 fitting past. Deze lamp is van Technea Duurzaam (productcode: llE27Y21). De lamp geeft een geelwit licht, wat een gezellige sfeer geeft.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3150 K Tussen warmwit en helderwit. Echter de kleur is gelig. Dus koudgeel.
Lichtsterkte Iv 163 Cd De lamp is redelijk fel.
Stralingshoek 15 deg Een gefocusseerde bundel.
Vermogen P 1.4 W .
Power Factor 0.26 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 3.8 kVAhr aan reactie vermogen is geweest.
Lichtstroom 32 lm .
Efficiëntie 22 lm/W
CRI_Ra 67 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.442 en y=0.432
Fitting E27
Diameter 50 mm Gemeten op het breedste punt van de lamp.
Lengte 52 mm .
vormfactor spot
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 24.5 deg C.

Opwarmeffect: behoorlijk aanwezig.

Spanningsafhankelijkheid: aanwezig.

Voor alle ruwe meetdata volg deze link (gogreen_ledlamp_12w_e27_flame.zip).

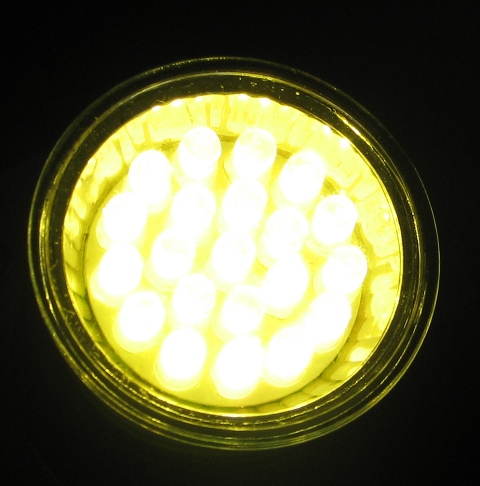

Zie hierbij foto’s van de lampkleur.

E_v op 1 meter afstand oftewel I_v

Hierbij een mooie plot van de lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

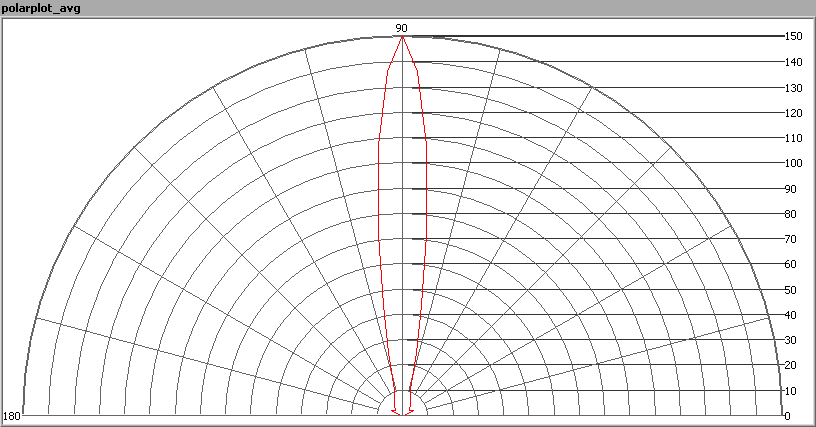

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat een gefocusseerde bundel zien.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

De lichtsterkte loopt snel af, om ongeveer de halve waarde te bereiken bij 7.5 graden. Dus de stralinghoek is dan 15 graden.

Bij de hoekwaardes tussen de 0 en 10 graden is te zien dat de grafiek meerdere punten onder elkaar laat zien. Dit zijn metingen onder dezelfde hoek t.o.v. de lamp, maar wel rondom deze lamp. Er is dus enige variatie in de lichtopbrengst gaande romdom deze lamp onder dezelfde hoek. Deze variatie kan komen door een iets scheef staan van de lamp, en ook doordat het lichtgevend oppervlak van de lamp niet uniform is; dit oppervlak bestaat uit 21 afzonderlijke leds en dus is er wel enige variatie in lichtopbrengst te verwachten gaande rondom de lamp.

De plot bovenaan geeft de gemiddelde waardes, wat hier correct is daar de lamp niet veel verschil in lichtafgifte laat zien gaande romdom de lamp en kijkende vanaf dezelfde hoek t.o.v. de lamp.

Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te bepalen. Hiertoe bereken ik op een denkbeeldige bol rondom de lamp, hoeveel lichtstroom er doorheen komt.

De gegevens van deze berekening voor deze lamp zijn 32 lm.

Efficiëntie

Een lichtstroom van 32 lm, en een opgenomen vermogen van 1.4 Watt, levert een efficiëntie van 22 lm/Watt.

Met de powerfactor van 0.26 geldt dat voor iedere kWh aan netto vermogen, er 3.8 kVAhr aan reactief vermogen is geweest.

Netspanning 230 V
Lampstroom 24 mA
Vermogen P 1.4 W
Schijnbaar vermogen S 5.5 VA
PF 0.26

Kleurtemperatuur en licht- ofwel vermogensspectrum

Het kleurspectrum van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 3150 K. Het is een gelig licht.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de ledlamp.

Het lichtpunt ligt verwijderd van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.442 en y=0.432.

Kleurweergave-index of CRI

Hierbij de gegevens van de kleurweergave index (Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index).


De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 66.7 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron. Omdat de kleurtemperatuur 3150 K is, wordt vergeleken met een zwarte straler (ongeveer een gloeilamp) van dezelfde temperatuur, die een waarde van 100 aan CRI zou hebben.

Deze waarde van 66.7 wil zeggen dat de kleurweergave voor enkele kleuren nogal verschilt. Dit is te verwachten, vanwege het gelige karakter van het licht; dit geeft niet alle kleuren echt weer.

De “chromaticity difference” is 0.012, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is groter dan 0.0054 en daarmee zeggende dat de CRI berekening niet erg nauwkeurig is en er niet van mag worden uitgegaan. Hoe dan ook, het licht van deze lamp geeft de kleuren niet weer zoals een zwarte straler zou doen.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Er is afhankelijkheid van de lampspanning. Deze afhankelijkheid is constant van de voedingsspanning.

Voor veranderingen in de lichtnetspanning van + en – 5 V zijn de variaties in E_v < 20 % en daarmee niet zichtbaar

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Het effect van opwarmen op bepaalde lampparameters.

Er is wel effect bij het opwarmen van de lamp. Na een half uur is de eindtemperatuur van de lamp stabiel, wat afgelezen kan worden aan deze grafiek: de verlichtingssterkte is dan een 16 % lager dan bij het juist aanschakelen van de koude lamp.

Lampkleur

Onderstaande plaatjes laten zien welke kleur men van deze lamp kan verwachten.
