GoGreen TL LED 150 cm

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

De kleine LED TL-buis van Technea Duurzaam. Deze lamp heeft 210 smd leds.

Noot van de leverancier: Voordat de Energiebespaarshop in grotere aantallen ledlampen inkoopt wil zij eerst door OliNo.org laten testen. Afhankelijk van de test wordt besloten of dat de lamp in het assortiment wordt opgenomen.

OliNo wordt op de hoogte gebracht zodra besloten wordt deze lamp in het assortiment op te nemen.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 5500 K Felwit.
Lichtsterkte Iv 326 Cd
Stralingshoek 121 deg Een brede bundel, zoals vaak bij LED-TL-verlichting.
Vermogen P 21.5 W .
Power Factor 0.51 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.7 kVAhr aan reactie vermogen is geweest.
Lichtstroom 1038 lm .
Efficiëntie 48 lm/W
CRI_Ra 78 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.333 en y=0.345
Fitting TL
Diameter 26 mm
Lengte 1500 mm .
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 24 deg C.

Opwarmeffect: niet sterk aanwezig, na een half uur nog niet stabiel.

Spanningsafhankelijkheid: niet noemenswaardig aanwezig.

Voor alle ruwe meetdata volg deze link (ledtl_smd_210l1500mm_vis58l390mm.zip).

Zie hierbij een foto van de zijkant van de lamp.

E_v op 1 meter afstand oftewel I_v

Hierbij de plot van de lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat een brede bundel zien.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

De lichtsterkte loopt langzaam af, om ongeveer de halve waarde te bereiken bij ongeveer 60 graden. De stralinghoek komt op 121 graden.

Er wordt gebruik gemaakt van de gemiddelde waardes in lichtsterkte bij iedere kantelhoek, om de totale lichtopbrengst te meten, dus dan is dit effect uitgemiddeld.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te bepalen door een specifieke berekening.

De gegevens van deze berekening voor deze lamp zijn 1038 lm.

Efficiëntie

Een lichtstroom van 1038 lm, en een opgenomen vermogen van 21.5 Watt, levert een efficiëntie van 48 lm/Watt.

Met de powerfactor van 0.51 geldt dat voor iedere kWh aan netto vermogen, er 1.7 kVAhr aan reactief vermogen is geweest.

Netspanning 230 V
Lampstroom 185 mA
Vermogen P 21.5 W
Schijnbaar vermogen S 42.5 VA
PF 0.51

Kleurtemperatuur en licht- ofwel vermogensspectrum

Het kleurspectrum van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 5500 K. Dit is daglichtwit.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de ledlamp.

Het lichtpunt ligt heel dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.333 en y=0.345.

Kleurweergave-index of CRI

Hierbij de gegevens van de kleurweergave index (Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index).


De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 78 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 78 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave. Het verschil tussen 78 en 80 is niet groot.

De “chromaticity difference” is 0.0011, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

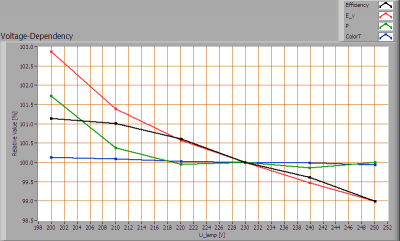

Spanningsafhankelijkheid van een aantal lampparameters.

Er is weinig afhankelijkheid van de lampspanning,  zie de waardes op de y-as; allen dichtbij de 100 %. Verder is de lichte afhankelijkheid lineair over het geteste spanningsgebied van 200 – 250 V.

Voor veranderingen in de lichtnetspanning van + en – 5 V rondom de 230 V zijn de variaties in E_v << 20 % en daarmee niet zichtbaar.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.


Het effect van opwarmen op bepaalde lampparameters.

Er is wel weinig tot geen effect bij het opwarmen van de lamp, gezien de percentages aan de y-as.

Lamp met koellichaam

Onderstaand plaatje laat de lamp zien van de zijkant, waardoor het koellichaam zichtbaar wordt.
