LedLight Europe komt met een totaalmeting; de ledbuis in een IP65 behuizing (stof en spatwaterdicht). In dit artikel staat de ledbuis met 3000K smd leds in de behuizing getest. Het gaat hier om twee ledbuizen in de dubbele behuizing.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	3420 K	Tegen warmwit aan.
Lichtsterkte Iv	782 Cd	Het geheel is fel.
Stralingshoek	108 deg	Een brede bundel, wat te verwachten is voor een TL.
Vermogen P	45.9 W
Power Factor	0.54	Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.6 kVAhr aan reactief vermogen is geweest.
Lichtstroom	2466 lm	Heel veel licht. Ongeveer tweemaal zoveel dan bij de enkele buis in de enkele behuizing.
Efficiëntie	54 lm/W
CRI_Ra	67	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0.426 en y=0.432
Fitting	TL
Breedte	150 mm	Breedte van de kap van het dubbele IP65 armatuur
Lengte	1550 mm	Lengte van de kap van het dubbele IP65 armatuur
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van metingen was 21.5-24 deg C. Opwarmeffect: klein effect, temperatuur van de buis nog niet geheel stabiel na 30 minuten. Spanningsafhankelijkheid: vermogen en lichtopbrengst zijn afhankelijk van de lampspanning, wel een lineaire afhankelijkheid. Voor alle ruwe meetdata volg deze link (lle_1500mm_smd_3000k_88l_30vis_ip65_dubbel.zip). Een lamp in deze specifieke IP65 behuizing geeft een lichtpatroom met lichtstrepen, zie ook deze foto.

E_v op 1 meter afstand oftewel I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat bergen en dalen zien in de helderheid, afhankelijk van de kantelhoek. De oorzaak is de geribbelde IP65 kap. Zie ook deze foto.

Noot: De lichtsterkte bij 90 graden is bij de enkele buismeting veel lager dan de helft van deze. Aan de plot van de enkele meting is te zien dat de meting bij 90 graden wat terugvalt t.o.v. 15 en 30 graden. Dit is ook het gevolg van de geribbelde behuizing, die bij de enkele buis bij 90 graden juist wat dikker is en daardoor meer afschermt waardoor de waarde bij 90 graden lager uitvalt. Dit is geen probleem, want het gaat dan tenslotte om de totale lichtstroom. Deze is wel bij de enkele buis ongeveer de helt van deze meting aan de dubbele buis.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

De meetpunten liggen verspreid. Dit komt vanwege de structuur van de kap van de IP65 behuizing. Hierin zitten ribbels van verdikkingen van plastic, die ter plaatse meer licht tegenhouden. Tussen de ribbels in komt er meer licht doorheen en dat is te meten. Bij eenzelfde kantelhoek, is dan duidelijk verschil tussen de verschillende draaihoeken.

Bij het nemen van de gemiddelde waardes per hoek, is de stralingshoek te bepalen: dit is door de computer berekend en is 108 graden.

De plot helemaal bovenaan geeft de gemiddelde waardes, zodanig dat het stralingsdiagram een constantere afhankelijkheid geeft afhankelijk van de hoek waaronder gemeten is.

Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 2466 lm.

Efficiëntie

Een lichtstroom van 2466 lm, en een opgenomen vermogen van 45.9 Watt, levert een efficiëntie van 54 lm/Watt.

Met de powerfactor van 0.54 geldt dat voor iedere kWh aan netto vermogen, er 1.6 kVAhr aan reactief vermogen is geweest.

Lampspanning	230 V
Lampstroom	373 mA
Vermogen P	45.9 W
Schijnbaar vermogen S	85.9 VA
PF	0.54

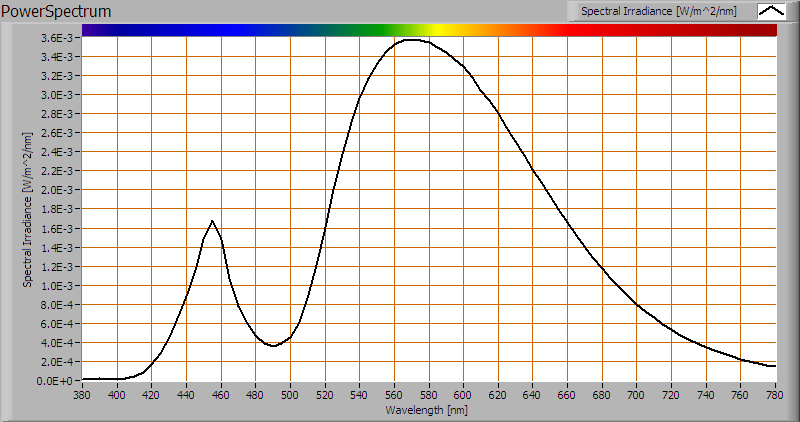

Kleurtemperatuur en licht- ofwel vermogensspectrum

De gemeten kleurtemperatuur van deze lamp is ongeveer 3420 K wat tegen het warmwitte aanligt.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de ledlamp.

Het lichtpunt ligt verwijderd van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.426 en y=0.432.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 67 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 67 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik.

De “chromaticity difference” is 0.013, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is groter dan 0.0054 en daarmee zeggende dat de CRI berekening niet nauwkeurig is en er niet van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen alsook de verlichtingssterkte hangen af van de aangeboden lampspanning. Niet erg sterk en over het gemeten gebied op een vergelijkbare manier.

Bij netspanningsvariaties van + en – 5 V volgt een verlichtingssterkte variatie van + en – 1.5%, wat niet zichtbaar zal zijn.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Geen noemenswaardige effecten bij het opwarmen van deze lamp. Het is wel zo dat de temperatuur nog niet stabiel is na een half uur, gegeven de nog veranderende waardes.
