Dit keer een straatlamp met een natriumkleur licht van Libra.

Allerlei lampgegevens van deze lamp opgeslagen als Eulumdat formaat. E.e.a. is gemeten zonder de transparante kap van de lamp.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	2820 K	Deze lamp geeft warmwit licht.
Lichtsterkte Iv	523 Cd	Het geheel is fel, deze waarde is gemeten recht onder de lamp.
Stralingshoek	152 deg	Een brede bundel. Dit is een gemiddelde waarde.
Vermogen P	35.9 W
Power Factor	0.98	Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.20 kVAhr aan reactief vermogen is geweest.
Lichtstroom	2386 lm	Heel veel licht.
Efficiëntie	67 lm/W
CRI_Ra	83	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0.4529 en y=0.4130
Fitting	230V
L x B x H buitenafmetingen	773 x 213 x 110 mm	Buitenafmetingen van de straatlamp, zonder kap. Met kap wordt het 183 hoog.
L x B afmetingen lichtruimte	450 x 140	Afmetingen van het gebied waarvan het licht komt, voor deze straatlamp geldt dat de lamp in een rechthoekige reflectorbak zit, en hierbij zijn de afmetingen van deze bak gegeven.
vormfactor	straatlantaarn
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van metingen was 20.0 deg C. Opwarmeffect: zeer groot effect; deze lamp moet 20 minuten opwarmen. Spanningsafhankelijkheid: vermogen en lichtopbrengst zijn onafhankelijk van de lampspanning. Voor alle ruwe meetdata volg deze link (libra_indal_nocover.zip). Voor de Eulumdat file volg deze link (libra_indal_nocover_eulumdat_c0_90degcw.ldt).

Stralingsdiagram volgens het Eulumdat formaat

Deze straatlamp is ontworpen om licht te genereren op de juiste plekken onder de straatlamp zelf. De stralingsdiagrammen van het Eulumdat formaat laten goed zien waar het licht terecht komt.

Lichtdiagram dat het stralenpatroom geeft voor het C0-C180 en het C90-C270 vlak.

Dit diagram geeft het helderheidspatroom weer voor de vlakken C0-C180 en C90-C270. Deze zijn in de bijgevoegde figuur aangegeven. De eenheid is gegeven in Cd/1000lm, wat wil zeggen de helderheid in Cd wanneer de lamp 1000 lumen zou geven. Op deze manier kunnen vele lampen met elkaar vergeleken worden.

In het C0-C180 vlak, geldt dat er veel licht naar de zijkanten wordt gestraald, tot aan de 60 graden. Dit is goed om een groot gedeelte van de weg te verlichten met een gelijke verlichting als direct onder de lamp.

In het gedeelte van 70 – 90 graden is weinig licht wat niet nuttig gebruikt zal worden voor de verlichting van het wegdek.

In het C90-C270 vlak is er vooral helderheid rondom.

Lichtstroom

Om de lichtstroom te berekenen, wordt uitgegaan van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het gemiddelde stralingsdiagram van de lamp.

Dit stralingsdiagram laat een brede bundel aan licht zien.

Bij het nemen van de gemiddelde waardes per hoek, is de gemiddelde stralingshoek te bepalen: dit is door de computer berekend en is 152 graden.

De plot van het gemiddelde stralingsdiagram geeft dus de gemiddelde helderheidswaardes, zodanig dat het stralingsdiagram een constantere afhankelijkheid geeft afhankelijk van de hoek waaronder gemeten is.

Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Het resultaat van deze berekening voor deze lamp is 2386 lm.

Efficiëntie

Een lichtstroom van 2386 lm, en een opgenomen vermogen van 35.9 Watt, levert een efficiëntie van 67 lm/Watt.

Met de powerfactor van 0.98 geldt dat voor iedere kWh aan netto vermogen, er 0.20 kVAhr aan reactief vermogen is geweest.

Lampspanning	230 V
Lampstroom	159 mA
Vermogen P	35.9 W
Schijnbaar vermogen S	36.6 VA
PF	0.98

Kleurtemperatuur en licht- ofwel vermogensspectrum

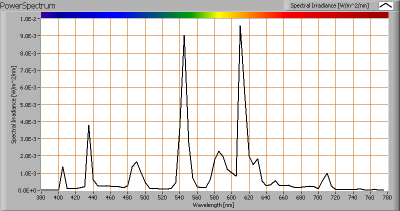

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2800. Deze lamp geeft een warmwit licht.

Het kleurspectrum laat vele pieken zien, wat bekend is voor de spaarlampen. Dit zijn de fosforen die gebruikt worden aan de binnenkant van de buis om het UV licht van het kwik in de buis om te zetten in zichtbaar licht.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4529 en y=0.4130.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en ook op deze site.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 83 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 83 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik.

De “chromaticity difference” is 0.0004, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen noch de verlichtingssterkte hangen af van de aangeboden lampspanning.

Bij netspanningsvariaties van + en – 5 V volgt een verlichtingssterkte variatie van + en – 0.1 %, wat verwaarloosbaar is.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lamp en het effect op lampparameters. 100 % is het beginniveau.

Opwarmen is nodig. Na 20-25 minuten is de temperatuur en zijn daarmee de lampparameters stabiel.

Met een nieuwe luxmeter wordt nu iedere 2 a 3 seconden een meting uitgevoerd. Dit wil zeggen dat goed het opstartgedrag in kaart gebracht kan worden. Deze lamp had een paar seconden nodig om aan te gaan. Aangezien het eerste niveau op 100 % is gelegd, zijn er hoge relatieve waardes waarop de verlichtingssterkte uitkomt.

Door het stabilisatieniveau op 100 % te leggen aan het eind van de meting, wordt de volgende grafiek verkregen.

Opwarmen van de lamp en het effect op lampparameters. 100 % is het eindniveau.

De kleurtemperatuur blijft constant over de gehele opwarmperiode.
