GoGreen Par38 120L E27

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

De grote par lamp met 120 leds, van Technea Duurzaam.

Noot van de leverancier: Voordat de Energiebespaarshop in grotere aantallen ledlampen inkoopt wil zij eerst door OliNo.org laten testen. Afhankelijk van de test wordt besloten of dat de lamp in het assortiment wordt opgenomen.

OliNo wordt op de hoogte gebracht zodra besloten wordt deze lamp in het assortiment op te nemen.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 7268 K Felwit.
Lichtsterkte Iv 490 Cd
Stralingshoek 21 deg Een gefocusseerde bundel
Vermogen P 5.0 W
Power Factor 0.13 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 7.4 kVAhr aan reactief vermogen is geweest.
Lichtstroom 177 lm
Efficiëntie 35 lm/W
CRI_Ra 76 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3013 en y=0.3202
Fitting E27
D x H buitenafmetingen 120 x 140 mm Buitenafmetingen van de lamp.
D afmetingen lichtruimte 120 mm Ruimte rondom de leds dat gezien kan worden als waar het licht vandaan komt.
vormfactor spot
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 19.0-20.0 deg C.

Opwarmeffect: variaties binnen de 5 %, dus niet noemenswaardig.

Spanningsafhankelijkheid: variaties in opgenomen vermogen en verlichtingssterkte, op een lineare wijze afhankelijk van de voedingsspanning.

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

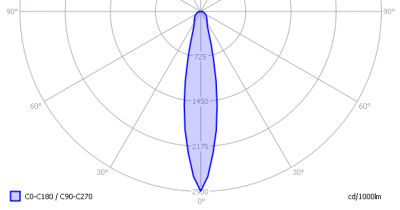

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 vlak geven hetzelfde diagram, omdat de lamp een symmetrie over de z-as heeft. Het is een smalle bundel.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

Daar deze lamp een symmetrie heeft over de z-as, is dit gemiddelde resultaat dus gelijk aan het resultaat van het Eulumdat lichtdiagram.

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.


Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantehoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij sommige kantelhoeken kan het zijn dat er een groot verschil is in lichtsterkte afhankelijk van de draaihoek. Dat is zo het geval bij deze lamp. Dit is begrijpelijk daar de lichtintensiteit sterk afneemt over een kleine toename van de kantelhoek.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is door de computer berekend en is 21 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 177 lm.

Efficiëntie

Een lichtstroom van 177 lm, en een opgenomen vermogen van 5.0 Watt, levert een efficiëntie van 35 lm/Watt.

Met de powerfactor van 0.13 geldt dat voor iedere kWh aan netto vermogen, er 7.4 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 163 mA
Vermogen P 5.0 W
Schijnbaar vermogen S 37.5 VA
PF 0.13

Kleurtemperatuur en licht- ofwel vermogensspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 7250 K wat felwit is. De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.


De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

Hier is de kleurtemperatuur variabel met ongeveer 3 % over de kantelhoek. De kleurtemperatuur is gemeten tot 40 graden kantelhoek; daarboven is er geen noemenswaardige intensiteit meer.

Kleursoort diagram


Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3013 en y=0.3202.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 76 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 76 is kleiner dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0015, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen en de verlichtingssterkte hangen op een lineaire manier af van de aangeboden lampspanning.

Bij een mogelijke variatie in spanning bij 230 V, van + en – 5 V, dan is de variatie in de verlichtingssterkte van deze lamp + en – 2 %. Dit zal zeker niet opgemerkt worden.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De variaties gedurende de opwarming van de lamp na koude start blijven binnen de 5 %. Dit is zo weinig dat het geen zin heeft te praten over een opwarmtijd.
