Zlon smd-LED TL 1500mm

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

ZLon Technology China presenteert een smd-LED TL buis van 1500 mm met maar liefst 240 leds. In dit artikel zijn de lampparameters te vinden.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 7140 K Felwit
Lichtsterkte Iv 344 Cd
Stralingshoek 122 deg Een brede bundel, wat te verwachten is voor een TL.
Vermogen P 28.7 W
Power Factor 0.28 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 3.4 kVAhr aan reactief vermogen is geweest.
Lichtstroom 1075 lm
Efficiëntie 37 lm/W
CRI_Ra 70 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3033 en y=0.3202
Fitting TL
L x D buitenafmetingen 1500 x 26 mm Buitenafmetingen van de ledbuis
L x B afmetingen lichtruimte 1460 x 16 mm Afmetingen van het gebied waarvan het licht komt, hierbij de ledstrip in de behuizing.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 14.0-15.5 deg C.

Opwarmeffect: alle veranderingen in opgenomen vermogen en afgegeven lichtintensiteit liggen binnen de + en – 6 %.

Spanningsafhankelijkheid: vermogen en lichtopbrengst zijn afhankelijk van de lampspanning.

Voor koeling wordt gebruik gemaakt van een metalen achterkant, zie het zij-aanzicht.

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

Het lichtdiagram en de indicatie van de planes.
Het C0-C180 vlak staat loodrecht op de lengte-as van de led-TL buis. Dit vlak geeft dus aan wat het helderheidsverloop is naar de zijkanten van de led-TL buis.

Het C90-C270 vlak geeft aan wat het stralingspatroon is in vlak van lengterichting van de led-TL.

E_v op 1 meter afstand oftewel I_v

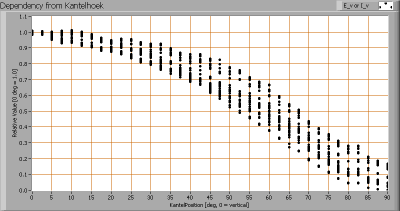

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat een brede bundel aan licht zien.

Deze plot geeft de gemiddelde waardes van de lichtsterkte, gemiddeld voor iedere kantelhoek t.o.v. de lamp. Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.


Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Bij het nemen van de gemiddelde waardes per hoek, is de stralingshoek te bepalen: dit is door de computer berekend en is 122 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 1075 lm.

Efficiëntie

Een lichtstroom van 1075 lm, en een opgenomen vermogen van 28.7 Watt, levert een efficiëntie van 37 lm/Watt.

Met de powerfactor van 0.28 geldt dat voor iedere kWh aan netto vermogen, er 3.4 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 444 mA
Vermogen P 28.7 W
Schijnbaar vermogen S 102 VA
PF 0.28

Kleurtemperatuur en licht- ofwel vermogensspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 7100 K wat felwit is.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt heel dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3033 en y=0.3202.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en op deze site.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 70 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 70 is kleiner dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0004, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen alsook de verlichtingssterkte hangen af van de aangeboden lampspanning. De afhankelijkheid is niet lineair.

Bij netspanningsvariaties van + en – 5 V volgt een verlichtingssterkte variatie van – 4% , wat niet te zien is.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.


Opwarmen van de lampen en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Initiëel zijn er variaties (binnen de + en – 6 %), en na 15 minuten niet meer en zijn het opgenomen vermogen en de verlichtingssterkte stabiel.

Led-TL zijaanzicht

Hierbij een foto van het zij-aanzicht van de led-TL buis. Deze laat zien dat de achterkant van metaal is uitgevoerd.


Het zij-aanzicht van de led-TL buis, uitgevoerd in metaal.
