Noname halogeenlamp GU10 50W

Geplaatst door Marcel van der Steen in Lampen, Lampmetingen Geen reacties»

Hierbij een bekende halogeenlamp doorgemeten. Dit kan dan mooi als vergelijk dienen met andere lampen die zijn doorgemeten. In dit artikel is een NoName (merkloos) halogeenlamp doorgemeten.

In dit artikel allerlei interessante lampparameters, tevens samengevat in een Eulumdat file.
Zie voor een vergelijk met andere lampen dit overzicht.

noname_halogeen_gu10_50w

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 2770 K Warmwit.
Lichtsterkte Iv 850 Cd
Stralingshoek 26 deg
Vermogen P 50 W
Power Factor 1 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0 kVAhr aan reactief vermogen is geweest.
Lichtstroom 343 lm
Efficiëntie 7 lm/W
CRI_Ra 99 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4554 en y=0.4111
Fitting GU10
D x H buitenafmetingen 50 x 56 mm Buitenafmetingen van de lamp.
D afmetingen lichtruimte 41 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter van het glas aan de voorkant van de lamp. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.5-27 deg C.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte met zo’n 5 % toe.

Spanningsafhankelijkheid: het opgenomen vermogen en de verlichtingssterkte zijn afhankelijk van de voedingsspanning van de lamp. Deze afhankelijkheid is lineair.

Voor de Eulumdat file volg deze link.

Dimbaar ja Volgens opgave fabrikant.

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

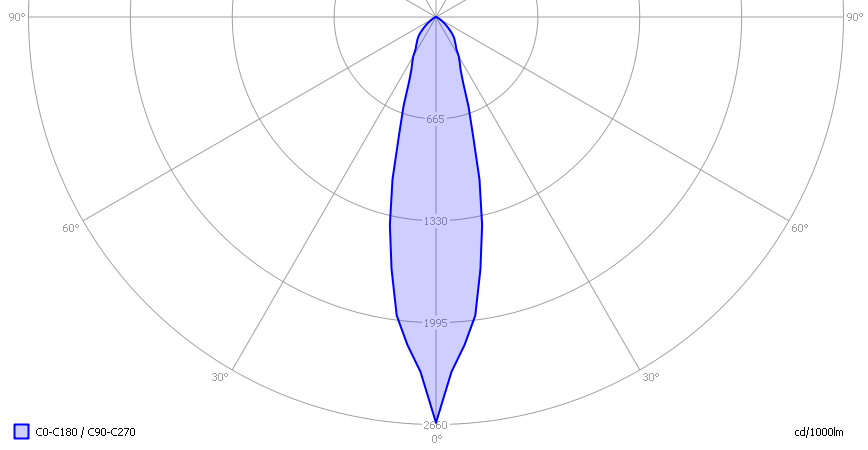

noname_halogeen_gu10_50w_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 vlak geven hetzelfde diagram, omdat de lamp een symmetrie over de z-as heeft.

Het profiel geeft een gefocusseerde bundel weer; de intensiteit is hoog recht onder de lamp en neemt dan erg snel af.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

Daar deze lamp een symmetrie heeft over de z-as, is dit gemiddelde resultaat dus gelijk aan het resultaat van het Eulumdat lichtdiagram.

noname_halogeen_gu10_50w_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.


noname_halogeen_gu10_50w_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij sommige kantelhoeken kan het zijn dat er een groot verschil is in lichtsterkte afhankelijk van de draaihoek, zie bijvoorbeeld bij 7.5 graden.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 26 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 349 lm.

Efficiëntie

Een lichtstroom van 343 lm, en een opgenomen vermogen van 49.9 Watt, levert een efficiëntie van 7 lm/Watt.

Met de powerfactor van 1 geldt dat voor iedere kWh aan netto vermogen, er 0 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 216 mA
Vermogen P 49.9 W
Schijnbaar vermogen S 49.9 VA
PF 1.0

Kleurtemperatuur en licht- ofwel vermogensspectrum

noname_halogeen_gu10_50w_powerspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2750 K wat warmwit is. De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

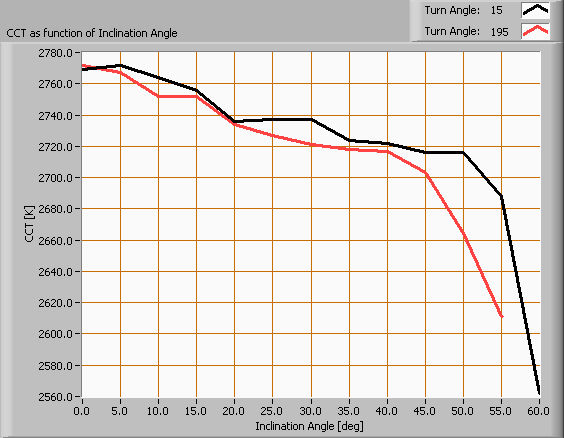

noname_halogeen_gu10_50w_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 55 – 60 graden; daarboven is de verlichtingssterkte zo laag dat er geen kleurtemperatuur betrouwbaar gemeten wordt. De kleurtemperatuur varieert over het genoemde bereik met 6 %.

Kleursoort diagram

noname_halogeen_gu10_50w_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4554 en y=0.4111.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

noname_halogeen_gu10_50w_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 99 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 99 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0006, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

noname_halogeen_gu10_50w_voltagedependency

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen en de verlichtingssterkte hangen behoorlijk af van de aangeboden lampspanning, daarbij is de afhankelijkheid lineair.

Bij een mogelijke variatie in spanning bij 230 V, van + en – 5 V is de variatie in de verlichtingssterkte van deze lamp + en – 8 %. Bij abrupte spanningsveranderingen zal dit mogelijkerwijs zichtbaar zijn.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

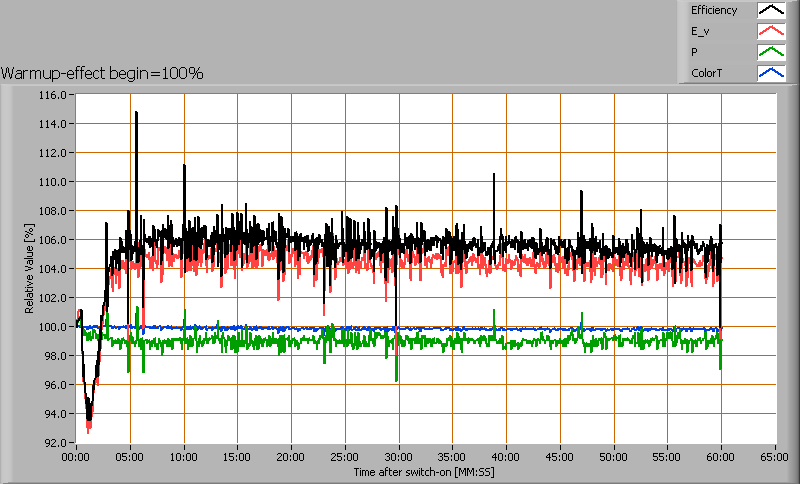

noname_halogeen_gu10_50w_startupeffect

noname_halogeen_gu10_50w_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Bij het opwarmen geeft de lamp na een 5 tal minuten 5 % meer licht.
