Go Green Kaars 7W E14

Geplaatst door Marcel van der Steen in Lampmetingen, Spaarlampen Geen reacties»

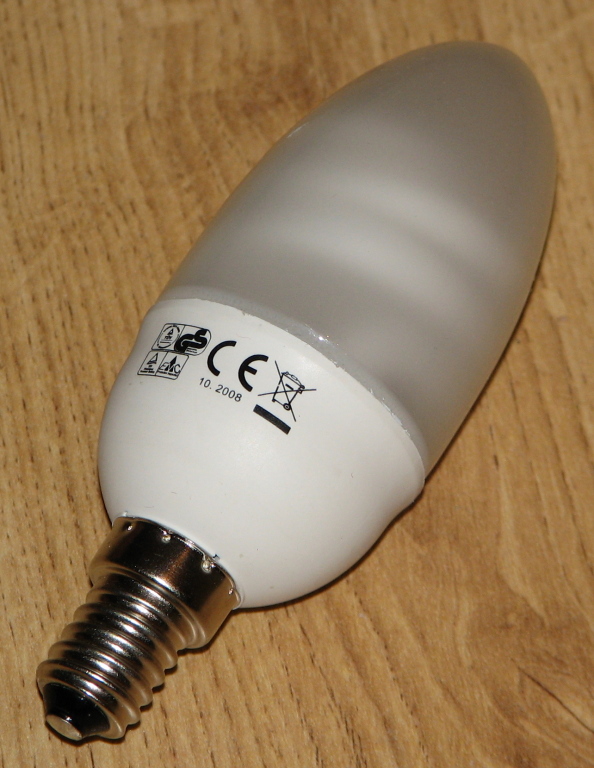

Hierbij een spaarlamp van 7 W (productcode sIC59A07) in de vorm van een kaars, van Technea Duurzaam.
Zie voor een vergelijk met andere lampen dit overzicht.

go_green_kaars_7w_e14_sic59a07

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 2641 K Warmwit.
Lichtsterkte Iv 25 Cd
Stralingshoek 262 deg Rondomstraler
Vermogen P 6.7 W
Power Factor 0.59 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.
Lichtstroom 274 lm
Efficiëntie 41 lm/W
CRI_Ra 82 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4715 en y=0.4228
Fitting E14
D x H buitenafmetingen 39 x 105 mm Buitenafmetingen van de lamp.
D x H afmetingen lichtruimte 39 x 56 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter van het glas. Tevens de hoogte van de lamp wat het licht uitstraalt. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 24-28 deg C.

Opwarmeffect: na 5 minuut is de verlichtingssterkte op volle sterkte.

Spanningsafhankelijkheid: het opgenomen vermogen en de verlichtingssterkte zijn afhankelijk van de voedingsspanning van de lamp. De afhankelijkheid is lineair.

Meetrapport (PDF) olino-pdf

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

go_green_kaars_7w_e14_sic59a07_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 vlak geven hetzelfde diagram, omdat de lamp een symmetrie over de z-as heeft.

Het profiel kent wat variatie in lichtsterkte rondom de lamp. Naar de zijkanten wordt meer licht uitgestraald (hoeken 30 – 60 graden) wat te verklaren is uit de opbouw van de lamp; de kaars heeft meer oppervlakte naar de zijkant dan naar boven.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

Daar deze lamp een symmetrie heeft over de z-as, is dit gemiddelde resultaat dus gelijk aan het resultaat van het Eulumdat lichtdiagram.

go_green_kaars_7w_e14_sic59a07_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

go_green_kaars_7w_e14_sic59a07_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij 90 graden kantelhoek is de variatie in lichtintensiteit agv draaihoek in de range van 95-105 %.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 262 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 274 lm.

Efficiëntie

Een lichtstroom van 274 lm, en een opgenomen vermogen van 6.7 Watt, levert een efficiëntie van 41 lm/Watt.

Met de powerfactor van 0.59 geldt dat voor iedere kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 49 mA
Vermogen P 6.7 W
Schijnbaar vermogen S 11.3 VA
PF 0.59

Kleurtemperatuur en licht- ofwel vermogensspectrum

go_green_kaars_7w_e14_sic59a07_powerspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2650 K wat warmwit is. De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

go_green_kaars_7w_e14_sic59a07_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur blijft constant; binnen de 1 à 1.5 % verschil met de waarde bij 0 graden kantelhoek.

Kleursoort diagram

go_green_kaars_7w_e14_sic59a07_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt verwijderd van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4715 en y=0.4228.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

go_green_kaars_7w_e14_sic59a07_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 82 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 82 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0035, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

go_green_kaars_7w_e14_sic59a07_voltagedependency

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen en de verlichtingssterkte hangen af van de aangeboden lampspanning, daarbij is de afhankelijkheid lineair.

Bij een mogelijke variatie in spanning bij 230 V, van + en – 5 V, is de variatie in de verlichtingssterkte van deze lamp + en – 2 %. Dit zal niet opgemerkt worden, ook niet wanneer dit plotsklaps gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

go_green_kaars_7w_e14_sic59a07_startupeffect

go_green_kaars_7w_e14_sic59a07_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Bij het opwarmen geeft de spaarlamp significant meer licht. Dit opwarmen duurt ongeveer 5 minuten. De variaties daarna zijn afkomstig van de temperatuursvariaties in de ruimte van de lamp, waar deze gemeten is.
