Calex 9W E27 bol

Geplaatst door Marcel van der Steen in Lampmetingen, Spaarlampen Geen reacties»

Hierbij een spaarlamp van Calex. Deze bolvormige lamp verbruikt 9 W. Deze lamp komt van de Kwantum.

Zie voor een vergelijk met andere lampen dit overzicht.

calex_9w_e27_es_bol_2

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 2860 K Warmwit.
Lichtsterkte Iv 29 Cd Gemeten recht onder de lamp.
Stralingshoek 328 deg
Vermogen P 8.0 W
Power Factor 0.59 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.
Lichtstroom 361 lm
Efficiëntie 45 lm/W
CRI_Ra 79 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4455 en y=0.4040
Fitting E27
D x H buitenafmetingen 60 x 105 mm Buitenafmetingen van de lamp.
D x H afmetingen lichtruimte 60 x 53 mm Afmetingen van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter en hoogte van de bol. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.5-26.5 deg C.

Opwarmeffect: binnen 10 minuten op volle sterkte. De lichtopbrengst is een beetje afhankelijk van temperatuur; een temperatuurverschil van 3 graden levert 5 % verschil in lichtopbrengst.

Spanningsafhankelijkheid: het opgenomen vermogen en de verlichtingssterkte zijn afhankelijk van de voedingsspanning van de lamp. De afhankelijkheid is lineair.

Voor de Eulumdat file volg deze link.

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

calex_9w_e27_es_bol_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 vlak geven hetzelfde diagram, omdat de lamp een symmetrie over de z-as heeft.

Het diagram laat een brede bundel zien; de lamp is een rondomstraler.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

Daar deze lamp een symmetrie heeft over de z-as, is dit gemiddelde resultaat dus gelijk aan het resultaat van het Eulumdat lichtdiagram. Echter in deze grafiek is de helderheid van de lamp af te lezen in Candela.

calex_9w_e27_es_bol_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

calex_9w_e27_es_bol_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij 90 graden kantelhoek is de variatie in lichtintensiteit agv draaihoek in de range van 113-123 %.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 328 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 361 lm.

Efficiëntie

Een lichtstroom van 361 lm, en een opgenomen vermogen van 8.0 Watt, levert een efficiëntie van 45 lm/Watt.

Met de powerfactor van 0.59 geldt dat voor iedere kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 59 mA
Vermogen P 8.0 W
Schijnbaar vermogen S 13.6 VA
PF 0.59

Kleurtemperatuur en licht- ofwel vermogensspectrum

calex_9w_e27_es_bol_powerspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2850 K wat warmwit is. Het spectrum is typisch voor een spaarlamp; er zijn enkele pieken kenmerkend voor het gebruikte fosfor, en er zijn grote gebieden waar het spectrum geen licht bevat. Toch is het totaal van deze lichtkleuren een wit voor het menselijk oog.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

calex_9w_e27_es_bol_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

Er is relevante kleurinformatie tot kantelhoeken van meer dan 90 graden kantelhoek omdat deze lamp een rondomstraler is. Er is gemeten tot 90 graden. Over dit gebied van 0 – 90 graden kantelhoek, varieert de kleurtemperatuur met max 4 %.

Kleursoort diagram

calex_9w_e27_es_bol_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4455 en y=0.4040.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

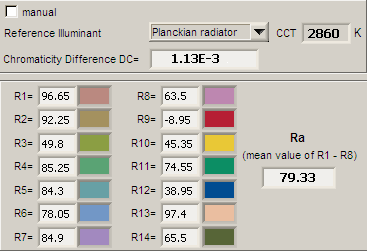

calex_9w_e27_es_bol_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 79 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 79 is (iets) lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0011, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

calex_9w_e27_es_bol_voltagedependency

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen en de verlichtingssterkte hangen af van de aangeboden lampspanning; de afhankelijkheid is lineair.

Bij een mogelijke variatie in spanning bij 230 V, van + en – 5 V, is de variatie in de verlichtingssterkte van deze lamp + en – 1.5 %. Dit zal niet opgemerkt worden, ook niet wanneer dit plotsklaps gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

calex_9w_e27_es_bol_startupeffect

calex_9w_e27_es_bol_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Na 10 minuten heeft de verlichtingssterkte de eindwaarde bereikt. Daarna schommelt het een klein beetje. De scommelingen in intensiteit aan het eind van het uur meten zijn afkomstig van de variaties in imgevingstemperatuur; bij 3 graden verschil levert dat een verschil op in verlichtingssterkte van 5 %.
