Osram Lumilux L36W/840 dubbel in inbouwarmatuur

Geplaatst door Marcel van der Steen in Lampen, Lampmetingen, Spaarlampen 1 Reactie»

osram_2x1200_4000k_build-in-lum_2In dit artikel is een tweetal 1200 mm lange Osram buizen in een inbouwarmatuur gemeten. Het is interessant om te zien hoe deze gewone TL buizen presteren om ze tevens als vergelijk te hebben met andere buizen. En omdat het Osram betreft, gaat het hier over een merknaam en dus is vergelijk des te interessanter. In dit artikel staan allerlei interessante lampparameters.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3927 K Helderwit (neutraalwit).
Lichtsterkte Iv 1791 Cd
Stralingshoek 88 deg
Vermogen P 88 W
Power Factor 0.96 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.3 kVAhr aan reactief vermogen is geweest.
Lichtstroom 3362 lm Osram meldt dat een enkele buis 3350 lm afgeeft. In dit geval, waarbij er twee in een armatuur zijn geplaatst, komt er geen 6700 lm maar ongeveer de helft uit. De rest is verloren gegaan door reflecties en absorptie. Dit is normaal voor gewone inbouwarmaturen!
Efficiëntie 38 lm/W
CRI_Ra 81 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3846 en y=0.3836
Fitting TL
L x B x H buitenafmetingen 1230 x 295 x 80 mm Buitenafmetingen van het armatuur.
L x B afmetingen lichtruimte 1170 x 250 mm Oppervlakte van het gebied waar het licht vandaan komt. Dit is gelijk aan de L x B van de binnenkant van het armatuur. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 25.5-28 deg C.

Opwarmeffect: de buizen zijn na 3 minuten opgewarmd en geven dan hun vulle licht. De variatie in omgevingstemperatuur doet weinig in de lichtvariatie (< 5 %) voor deze T buizen.

Spanningsafhankelijkheid: het opgenomen vermogen en de verlichtingssterkte zijn afhankelijk van de voedingsspanning van de lamp. De afhankelijkheid is linear.

Voor de Eulumdat file, volg deze link.

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

osram_2x1200_4000k_build-in-lum_light_dia

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak staat dwars op de lengterichting van de buis, en het C90-C270 is in de lengterichting van de buis. De bundel dwars op de lengterichting is iets smaller dan in de lengterichting.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

In deze grafiek is de helderheid in Cd direct af te lezen en is niet geconverteerd naar Cd/1000lm zoals in het Eulumdat lichtdiagram.

osram_2x1200_4000k_build-in-lum_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

osram_2x1200_4000k_build-in-lum_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij een kantelhoek van 50 graden zijn de gemeten intensiteiten in een range van 31-45 %.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 88 graden. Dit is de gemiddelde waarde. In het 90-270 vlak is deze wat groter en in het 0-180 vlak wat kleiner.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 3362 lm.

Efficiëntie

Een lichtstroom van 3362 lm, en een opgenomen vermogen van 88 Watt, levert een efficiëntie van 38 lm/Watt.

Met de powerfactor van 0.96 geldt dat voor iedere kWh aan netto vermogen, er 0.3 kVAhr aan reactief vermogen is geweest.

Lampspanning 230.0 V
Lampstroom 400 mA
Vermogen P 88 W
Schijnbaar vermogen S 92 VA
PF 0.96

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen.

osram_2x1200_4000k_build-in-lum_u_i_waveforms

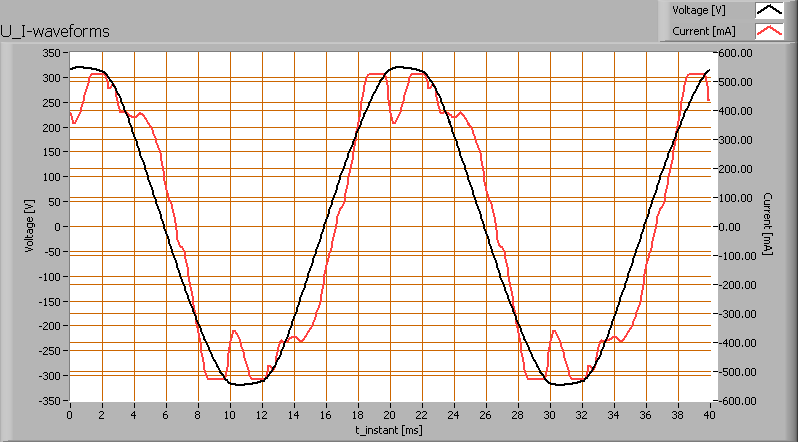

Spanningsvorm over de lamp en stroom door de lamp bij gebruikmaking van de ballast.
De stroom en de spanning lopen met dezelfde fase. De stroomvorm is niet geheel een sinus, vandaar dat de powerfactor iets lager uitkomt dan 1.

Wanneer het powerspectrum van de stroom bepaald wordt, dan is het aantal hogere harmonischen zichtbaar. De meting aan de stroomvorm is gedaan met 10.000 samples per seconde, wat een maximum frequentiecomponent van 5000 Hz zou kunnen detecteren. Normaliter zijn deze hoogfrequente signalen niet te vinden in de opgenomen stroom van de lamp, vandaar dat het onderstaand spectrum wordt gestopt bij 1000 Hz. Dit is ruim voldoende om de harmonische inhoud van de stroom weer te kunnen geven.

osram_2x1200_4000k_build-in-lum_powerspectrumi_percent

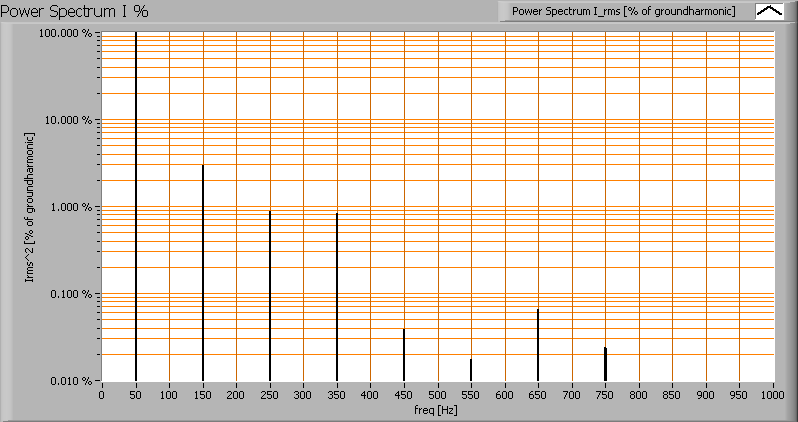

Het stroom vermogensspectrum, met logaritmische schaal (in % van de grootste harmonische).

Enkele noemenswaardige hogere harmonischen, zoals ook te zien was aan de stroomvorm.

Kleurtemperatuur en licht- oftewel vermogensspectrum

osram_2x1200_4000k_build-in-lum_powerspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 3950 K wat helderwit of neutraalwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

osram_2x1200_4000k_build-in-lum_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot ongeveer 80 graden, daarna is de lichtintensiteit zo laag dat de meting onnauwkeurig wordt. De kleurtemperatuur blijft redelink constant binnen de 1 %, voor hoeken tot 70 graden.

Kleursoort diagram

osram_2x1200_4000k_build-in-lum_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt bijna bovenop het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3846 en y=0.3836.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

osram_2x1200_4000k_build-in-lum_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 81 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 81 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.002, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

osram_2x1200_4000k_build-in-lum_voltagedependency

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen en de verlichtingssterkte hangen af van de aangeboden lampspanning. Deze afhankelijkheid is lineair.

Bij een mogelijke variatie in spanning bij 230 V van + en – 5 V dan is de variatie in de verlichtingssterkte van deze lamp < 2.5 %. Bij abrupte variaties in netspanning is dit niet zichtbaar.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

osram_2x1200_4000k_build-in-lum_startupeffect

osram_2x1200_4000k_build-in-lum_startupeffect_end

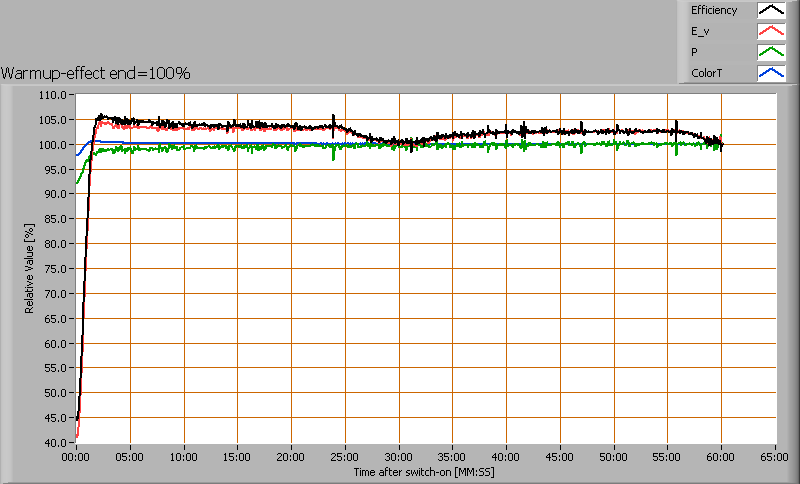

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Bij het opwarmen geeft de lamp na een 3 tal minuten volle lichtsterkte. Daarna zijn kleine variaties te zien, die afkomstig zijn van de variaties in omgevingstemperatuur. De variatie in de omgevingstemperatuur van 2.5 graden laten een variatie in de verlichtingssterkte zien van 3 %. Dit verschil is dus niet groot.
