Lioris IL-50 LED indoor/oudoor lighting

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

lioris_il-50Lioris presenteert een ledlamp die binnen zowel als buiten gebruikt kan worden. Het bevat een 30-tal (Lumi)leds (de 100 lm Rebel) en geeft een hoop licht. In dit artikel staan allerlei interessante lampparameters evenals lichtmeetdata in Eulumdat-formaat.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 6174 K Felwit.
Lichtsterkte Iv 1337 Cd
Stralingshoek 88 deg
Vermogen P 45.2 W
Power Factor 1.0 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.1 kVAhr aan reactief vermogen is geweest.
Lichtstroom 2457 lm
Efficiëntie 54 lm/W
CRI_Ra 74 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3191 en y=0.3261
Fitting 230V Verbinding middels het lichtnet door snoer en stekker.
L x B x H buitenafmetingen 330 x 100  x 70 mm Buitenafmetingen van de lamp.
L x B afmetingen lichtruimte 315 x 80 mm Oppervlakte van het gebied waar het licht vandaan komt. Dit is gelijk aan de L x B van de plaat waarop de leds zitten. Deze parameters worden in een Eulumdatfile gebruikt.
vormfactor staaf
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 22.5-26 deg C.

Opwarmeffect: na een uur is de verlichtingssterkte 7 % afgenomen.

Spanningsafhankelijkheid: het opgenomen vermogen en de verlichtingssterkte zijn afhankelijk van de voedingsspanning van de lamp. De afhankelijkheid is linear.

Voor de Eulumdat file, volg deze link.

Een extra foto is genomen, deze is hier te vinden.

Meetrapport (PDF) olino-pdf

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

lioris_il-50_light_dia

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak staat in de lengterichting van de lamp, het C90-C270 staat hier loodrecht op.

Het lichtdiagram afkomstig van het vlak in de lengterichting (C0-C180) is ietsje breder.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

In deze grafiek is de helderheid in Cd direct af te lezen en is niet geconverteerd naar Cd/1000lm zoals in het Eulumdat lichtdiagram.

lioris_il-50_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

lioris_il-50_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij een kantelhoek van 50 graden zijn de gemeten intensiteiten in een range van 29-41 %.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 88 graden. Dit is de gemiddelde waarde. De verschillen tussen de stralingsdiagrammen voor het C0-C180 en C90-C270 vlak zijn niet groot.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 2457 lm.

Efficiëntie

Een lichtstroom van 2457 lm, en een opgenomen vermogen van 45.2 Watt, levert een efficiëntie van 54 lm/Watt.

Met de powerfactor van (bijna) 1.0 geldt dat voor iedere kWh aan netto vermogen, er 0.1 kVAhr aan reactief vermogen is geweest.

Lampspanning 230.0 V
Lampstroom 197 mA
Vermogen P 45.2 W
Schijnbaar vermogen S 45.4 VA
PF 1.0

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen.

lioris_il-50_u_i_waveforms

Spanningsvorm over de lamp en stroom door de lamp bij gebruikmaking van de ballast.
De stroom en de spanning lopen met dezelfde fase. De stroomvorm is een mooie sinus, en omdat deze ook in fase met de spanning loopt verklaart dit de powerfactor van 1.0.

Wanneer het powerspectrum van de stroom bepaald wordt, dan is het aantal hogere harmonischen zichtbaar.

lioris_il-50_powerspectrumi_percent

Het stroom vermogensspectrum, met logaritmische schaal (in % van de grootste harmonische).

Geen noemenswaardige hogere harmonischen, omdat de powerfactor al 1.0 was.

Kleurtemperatuur en licht- oftewel vermogensspectrum

lioris_il-50_powerspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 6150 K wat felwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

lioris_il-50_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot ongeveer 85 graden, daarna is de lichtintensiteit zo laag dat de meting onnauwkeurig wordt. De kleurtemperatuur loopt met 10 % af over dit bereik.

Kleursoort diagram

lioris_il-50_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt zer dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3191 en y=0.3261.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

lioris_il-50_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 74 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 74 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0047, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

lioris_il-50_voltagedependency

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen en de verlichtingssterkte hangen af van de aangeboden lampspanning. Deze afhankelijkheid is lineair.

Bij een mogelijke variatie in spanning bij 230 V van + en – 5 V dan is de variatie in de verlichtingssterkte van deze lamp < 2.5 %. Bij abrupte variaties in netspanning is dit niet zichtbaar.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

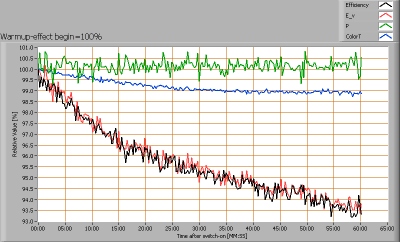

lioris_il-50_startupeffect

lioris_il-50_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Het opwarmen duurt meer dan een uur. De impact op de verlichtingssterkte is echter niet groot, 7 % na een uur opwarmen.

Extra foto

lioris_il-50_backside

Het koellichaam achterop
