ECONE powerLED T8 tube 150cm/830

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

econe_t81500mm124led3000ECONE presenteert een 150 cm lange ledbuis. Er zitten 124 smd leds in. De kleur is nabij 3000 K warmwit.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Econe heeft dit model inmiddels vervangen door een uitvoering met verbeterde waarden. Click hier voor het nieuwe model.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3326 K Warmwit (tegen koudwitte van warmwit aan)
Lichtsterkte Iv 446 Cd Gemeten recht onder de lamp.
Stralingshoek 123 deg In de richting dwars op de lengterichting (C90-C270) is deze 123º berekend, en in de lengterichting van de buis (C0-C180) is de hoek 114º. Dit is vergelijkbaar.
Vermogen P 23.4 W
Power Factor 0.83 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.7 kVAhr aan reactief vermogen is geweest.
Lichtstroom 1500 lm
Efficiëntie 64 lm/W
CRI_Ra 68 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4198 en y=0.4071
Fitting TL De ledbuis wordt direct aan de 230 V gehangen.
PAR-waarde 3.8 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.2 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x L buitenafmetingen 32 x 1500 mm Buitenafmetingen van de lamp (D = diameter). De lengte is exclusief de pinnen.
L x B afmetingen lichtruimte 1450 x 22 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van de plaat waarop de smd-LEDs zijn gemonteerd. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 22.5 deg C.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met ≈8 %.

Spanningsafhankelijkheid: geen afhankelijkheid van lampparameters bij variatie van de voedingsspanning.

Aan het eind is er nog een closeup van de leds.

Meetrapport (PDF) olino-pdf
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

econe_t81500mm124led3000kac240v_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

econe_t81500mm124led3000kac240v_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak (hier de lengterichting van de buis) en het C90-C270 (dwars daarop) vlak zijn weinig verschillend. Dwars op de lengterichting is de stralingshoek wat groter.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

econe_t81500mm124led3000kac240v_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

econe_t81500mm124led3000kac240v_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij een kantelhoek van 40 graden zijn de gemeten intensiteiten in een range van 73-88 %.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 114-123 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 1500 lm.

Efficiëntie

Een lichtstroom van 1500 lm, en een opgenomen vermogen van 23.4 Watt, levert een efficiëntie van 64 lm/Watt.

Met de powerfactor van 0.83 geldt dat voor iedere kWh aan netto vermogen, er 0.7 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom 122 mA
Vermogen P 23.4 W
Schijnbaar vermogen S 28.1 VA
PF 0.83

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

econe_t81500mm124led3000kac240v_u_i_waveforms

Spanningsvorm over de lamp en stroom door de lamp.

De stroom heeft geen sinusvorm, echter probeert deze wel te benaderen. Er zitten pieken in de stroomvorm, wat leidt tot hogere harmonischen. De fase loopt iets voor op de fase van de spanning. Doordat de sinusvorm wordt benaderd is de powerfactor nog mooi boven de 0.8.

Wanneer het powerspectrum van de stroom bepaald wordt, dan is het aantal hogere harmonischen zichtbaar.

econe_t81500mm124led3000kac240v_powerspectrumi_percent

Het stroom vermogensspectrum, met logaritmische schaal (in % van de grootste harmonische).

Vanwege de stroompieken zijn er ook veel hogere harmonischen.

Kleurtemperatuur en licht- oftewel vermogensspectrum

econe_t81500mm124led3000kac240v_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 3325 K wat warmwit is (tegen het koudwitte van warmwit aan).

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

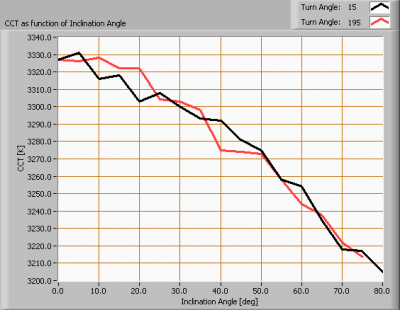

econe_t81500mm124led3000kac240v_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 75 graden, daarna is de verlichtingssterkte veel lager geworden (< 5 lux).

Kijkende naar de stralingshoek van 123 graden (dus 61.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt dat in dit gebied de kleurtemperatuur met ongeveer 3 % afneemt.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

econe_t81500mm124led3000kac240v_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

Het PAR getal voor het licht van deze lamp komt uit op 3.8 μMol/s/m2.

Deze waarde geldt op 1 m afstand van de lamp en tevens geldt deze waarde voor ruwweg het gebied (op 1 m afstand) binnen de stalingshoek. De stralingshoek is groot, evenals de totale lichtstroom. Uiteindelijk is het PAR getal laag vanwege het grote aanstraaloppervlak.

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 63 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

econe_t81500mm124led3000kac240v_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De oppervlakte onder het photopisch spectrum is ongeveer even groot (rode curve) als de oppervlakte onder het scotopisch spectrum (zwarte curve), gevolg is een lage S/P ratio van 1.2.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

econe_t81500mm124led3000kac240v_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4198 en y=0.4071.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

econe_t81500mm124led3000kac240v_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 68 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 68 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.004, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

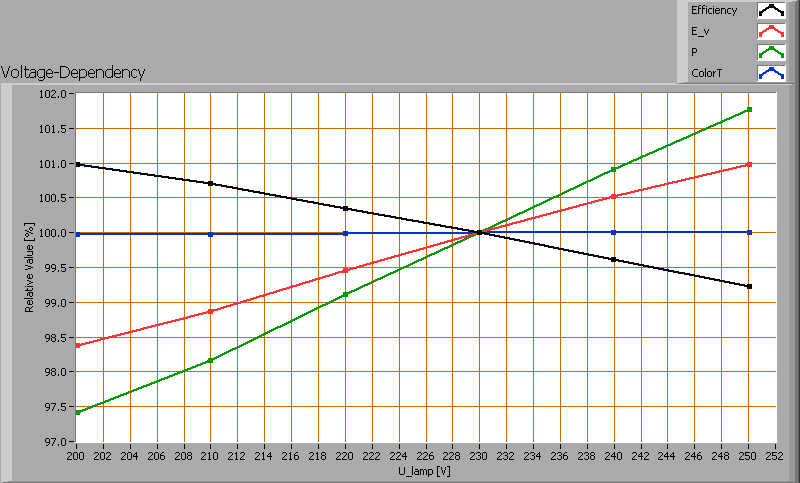

econe_t81500mm124led3000kac240v_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren nauwelijks mee met de variatie van de aangelegde voedingsspanning.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.5 %. Dit verschil in lichtintensiteit is niet zichtbaar.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

econe_t81500mm124led3000kac240v_startupeffect

econe_t81500mm124led3000kac240v_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 25 minuten. Gedurende de opwarming neemt de verlichtingssterkte af met ≈8 %.

Closeup

econe_t81500mm124led3000_closeup
De gebruikte smd-LEDs van dichterbij
