Led It Light presenteert een kleine led lamp die warmwit licht geeft, met smd leds, en een E14 fitting.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	2862 K	warmwit
Lichtsterkte Iv	8 Cd	Gemeten recht onder de lamp.
Stralingshoek	315 deg
Vermogen P	3.4 W	Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor	0.51	Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.7 kVAhr aan reactief vermogen is geweest.
Lichtstroom	194 lm
Efficiëntie	57 lm/W
CRI_Ra	62	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0.4598 en y=0.4308
Fitting	E14
PAR-waarde	0.1 μMol/s/m2	Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement	0.5 μMol/s/We	Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio	1.0	Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen	32 x 73 mm	Buitenafmetingen van de lamp (D = diameter).
D x H afmetingen lichtruimte	23 x 24 mm	Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van de set platen waarop de smd leds gemonteerd zitten. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van metingen was 23.5-26 deg C. De lamp wordt maximaal ongeveer 55 graden warmer dan omgevingstemperatuur, dit is de ruimte tussen de leds. Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 12 % en het opgenomen vermogen neemt af met 3 %. Spanningsafhankelijkheid: er is geen noemenwaardige afhankelijkheid van lampparameters bij variatie van de voedingsspanning.
Meetrapport (PDF)	tbc
Eulumdat file		Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 23 mm = 115 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

Noot II: de diameter van de circel voor het C0-C180 en C90-C270 vlak is hier negatief. Deze waardes zijn niet correct, omdat de stralingshoek > 180 graden is bestaat deze waarde ook niet; de lamp is een rondomstraler.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat daar er symmetrie is over de 1^e as.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 315º.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 194 lm.

Efficiëntie

Een lichtstroom van 194 lm, en een opgenomen vermogen van 3.4 Watt, levert een efficiëntie van 57 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.51 geldt dat voor iedere kWh aan netto vermogen, er 1.7 kVAhr aan reactief vermogen is geweest.

Voedingsspanning	230.0 V
Voedingsstroom (gemiddelde per lamp)	29 mA
Vermogen P (gemiddelde per lamp)	3.4 W
Schijnbaar vermogen S (gemiddelde per lamp)	6.7 VA
PF	0.51

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stoom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor 25 W. Zie voor meer uitleg de OliNo website.

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

De harmonischen van de stroom door de lamp kennen geen limieten vanuit de IEC norm, omdat het een ledlamp is met P <= 25 W.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 153 %.

Temperatuurmetingen lamp

Temperatuursplaatje van de lamp na opwarmen, overview.

status lamp	> 2 uur aangestaan
omgevingstemperatuur	24 graden C
gereflecteerde schijnbare temperatuur	24 graden C
camera	Fluke Ti25
emissiviteit	0.95(1)
meetafstand	0.20 m
IFOVgeometric	0.5 mm
NETD (thermische gevoeligheid)	100 mK

⁽¹⁾ De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuss oppervlak van het stuk plakband dat gebruikt is op de lamp.

De temperatuur van de printplaat is met ongeveer 78 graden erg warm.

Kleurtemperatuur en licht- oftewel vermogensspectrum

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2850 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 90 graden, daarna niet meer gemeten.

Kijkende naar de stralingshoek van 315 graden (dus 157.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totalelichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor dit gebied is niet bekend daar gemeten is tot 90 graden. Over 90 graden kantelhoek is de variatie ongeveer 2 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter	waarde	eenheid
PAR-getal	0.1	μMol/s/m²
PAR-fotonstroom	1.5	μMol/s
PAR-fotonrendement	0.5	μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 62 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.0.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt ver weg van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4598 en y=0.4308.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 62 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 62 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0074, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening niet nauwkeurig is en er niet van mag worden uitgegaan (het licht is niet voldoende dichtbij de coordinaten van wit licht om op wit te lijken).

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren nauwelijks mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.2 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

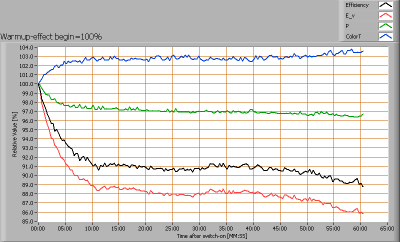

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 10 minuten. Gedurende de opwarming neemt de verlichtingssterkte af met 12 % en het opgenomen vermogen met 3 %.
