Led It Light presenteert een 120 cm lange TL buis met 240 smd Leds. De leds geven een koudwit licht af.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	6428 K	koudwit
Lichtsterkte Iv	350 Cd	Gemeten recht onder de lamp.
Stralingshoek	117 deg	117º is de stralingshoek voor het C0-C180 vlak (loodrecht op de lengterichting vd buis). Loodrecht hierop is deze stralingshoek 115º (dit is het C90-C270 vlak, in de lengterichting van de buis).
Vermogen P	19.0 W	Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor	0.98	Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.2 kVAhr aan reactief vermogen is geweest.
Lichtstroom	1041 lm
Efficiëntie	55 lm/W
CRI_Ra	72	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0.3127 en y=0.3393
Fitting	TL	Deze energie besparende led TL lamp wordt direct op de 230 V aangesloten. Zo is deze ook getest.
PAR-waarde	3.1 μMol/s/m2	Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement	0.5 μMol/s/We	Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio	2.0	Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x L buitenafmetingen	26 x 1200 mm	Buitenafmetingen van de lamp (D = diameter). Lengte is exclusief de pinnen.
L x B afmetingen lichtruimte	1140 x 17 mm	Afmetingen van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van de plaat waarop de leds zijn gemonteerd. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van metingen was 23.5 deg C. De lamp wordt maximaal ongeveer 23 graden warmer dan omgevingstemperatuur. Opwarmeffect: gedurende de opwarming veranderen de verlichtingssterkte noch het opgenomen vermogen noemenswaardig. Spanningsafhankelijkheid: er is geen noemenswaardige afhankelijkheid van lampparameters bij variatie van de voedingsspanning.
Meetrapport (PDF)	tbc
Eulumdat file		Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 1140 mm ≈ 5700 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 117º voor het C0-C180 (looodrecht op lengterichting) en 115º in het C90-C270 vlak (in lengterichting).

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 1041 lm.

Efficiëntie

Een lichtstroom van 1041 lm, en een opgenomen vermogen van 19.0 Watt, levert een efficiëntie van 55 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.98 geldt dat voor iedere kWh aan netto vermogen, er 0.2 kVAhr aan reactief vermogen is geweest.

Voedingsspanning	230.0 V
Voedingsstroom (gemiddelde per lamp)	84 mA
Vermogen P (gemiddelde per lamp)	19.0 W
Schijnbaar vermogen S (gemiddelde per lamp)	19.3 VA
PF	0.98

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor 25 W. Zie voor meer uitleg de OliNo website.

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

Voor vermogens <=25 W gelden er geen limieten voor de harmonischen.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 16 %.

Temperatuurmetingen lamp

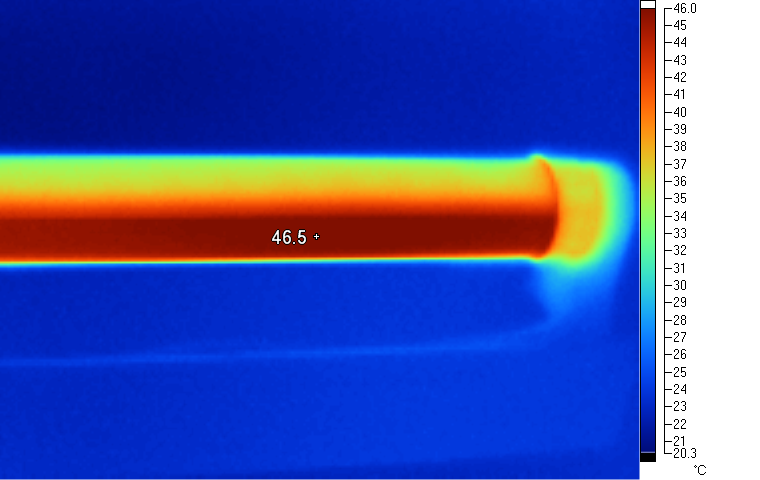

Temperatuursplaatje van de lamp na opwarmen, warmste uiteinde.

Temperatuursplaatje van het koudere einde van de lamp.

status lamp	> 2 uur aangestaan
omgevingstemperatuur	24 graden C
gereflecteerde schijnbare temperatuur	24 graden C
camera	Fluke Ti25
emissiviteit	0.95(1)
meetafstand	0.30 m
IFOVgeometric	0.75 mm
NETD (thermische gevoeligheid)	100 mK

⁽¹⁾ De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuus oppervlak van het stuk plakband dat gebruikt is op de lamp. Het plakband is niet te zien op de temperatuursplaatjes, een indicatie dat de emmissiviteit van de plakband en het materiaal veel overeenkomt.

De temperatuur van de buis is wat meer dan handwarm aan één kant; waarschijnlijk zit daar de voedingsunit van de buis.

Kleurtemperatuur en licht- oftewel vermogensspectrum

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 6425 K wat koudwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

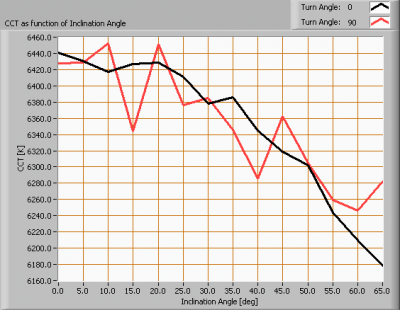

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 65 graden voor het C90-C270 vlak, daarna is de verlichtingssterkte erg laag (< 5 lux) en niet meer gegeven.

Kijkende naar de C0-C180 stralingshoek van 117 graden (dus 58.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor dit gebied is < 4 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter	waarde	eenheid
PAR-getal	3.1	μMol/s/m²
PAR-fotonstroom	9.2	μMol/s
PAR-fotonrendement	0.5	μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 65 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 2.0.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op een afstand van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3127 en y=0.3393.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 72 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 72 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0053, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan (het licht is voldoende dichtbij het gebied van wit licht om op wit te lijken).

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren nauwelijks mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

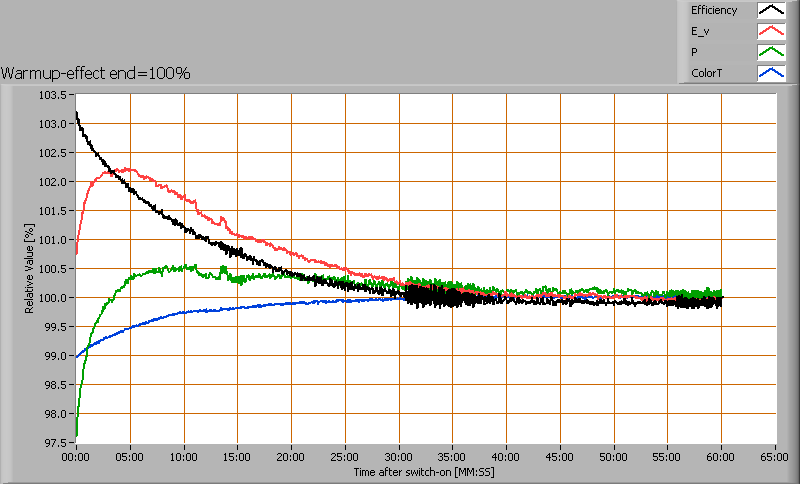

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 30 minuten. Gedurende de opwarming variëren de verlichtingssterkte noch het opgenomen vermogen noemenswaardig.
