LEDITLIGHT – Industrial LED – 45Watt – PowerFactor 0.98

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

lil_40ledbiglampLed It Light presenteert een industriële led lamp, bestaande uit 40 powerleds en ze geven koud wit licht.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 6911 K koudwit
Lichtsterkte Iv 888 Cd Gemeten recht onder de lamp.
Stralingshoek 119 deg 119º is de stralingshoek voor het C0-C180 vlak (loodrecht op de lengterichting vd buis). Loodrecht hierop is deze stralingshoek 113º (dit is het C90-C270 vlak, in de lengterichting van de buis).
Vermogen P 44.2 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor 0.98 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.2 kVAhr aan reactief vermogen is geweest.
Lichtstroom 2636 lm
Efficiëntie 60 lm/W
CRI_Ra 74 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3072 en y=0.3192
Fitting 230V
PAR-waarde 8.3 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.6 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 2.1 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
L x B x H buitenafmetingen 400 x 305 x 55 mm Buitenafmetingen van de lamp. Dit is zonder de beugel.
L x B afmetingen lichtruimte 340 x 255 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte het glas aan de voorkant. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 22.5-24.5 deg C. De lamp wordt maximaal ongeveer 20 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming variëren de verlichtingssterkte en opgenomen vermogen met minder dan 5 %.

Spanningsafhankelijkheid: er is geen noemenwaardige afhankelijkheid van lampparameters bij variatie van de voedingsspanning.
Aan het eind een foto van de achterkant van de lamp.

Meetrapport (PDF) tbc
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

lil_40ledbiglamp_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 340 mm = 1700 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

lil_industrialledlamp40ledscw_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven ongeveer hetzelfde resultaat.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

lil_40ledbiglamp_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

lil_40ledbiglamp_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 113-119º afhankelijk van het C-plane.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 2636 lm.

Efficiëntie

Een lichtstroom van 2636 lm, en een opgenomen vermogen van 44.2 Watt, levert een efficiëntie van 60 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.98 geldt dat voor iedere kWh aan netto vermogen, er 0.2 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom (gemiddelde per lamp) 195 mA
Vermogen P (gemiddelde per lamp) 44.2 W
Schijnbaar vermogen S (gemiddelde per lamp) 44.9 VA
PF 0.98

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

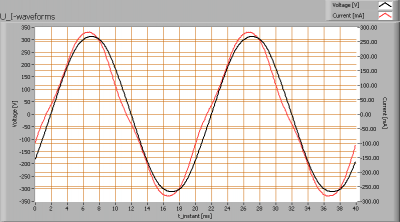

lil_40ledbiglamp_u_i_waveforms

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor 25 W. Zie voor meer uitleg de OliNo website.

lil_40ledbiglamp_harmonics

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

De harmonischen van de stroom door de lamp voldoen aan de limieten vanuit de IEC norm.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 11 %.

Temperatuurmetingen lamp

ir000146

Temperatuursplaatje van de lamp na opwarmen, overview.

ir000149

Temperatuursplaatje van de lamp na opwarmen, voedingsunit.

status lamp > 2 uur aangestaan
omgevingstemperatuur 24 graden C
gereflecteerde schijnbare temperatuur 24 graden C
camera Fluke Ti25
emissiviteit 0.95(1)
meetafstand 0.20 m (close-up)
IFOVgeometric 0.4 mm
NETD (thermische gevoeligheid) 100 mK

(1) De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuss oppervlak van het stuk plakband dat gebruikt is op de lamp. Gebleken is dat voor de voedingsunit het plakband niet nodig was en dat het matte zwarte van de unit zelf voldoene emissiviteit heeft.

De temperatuur van het warmste punt van de lamp is een krappe 45 graden, en dat betreft dan de voedingsunit en niet de lamp zelf.

Kleurtemperatuur en licht- oftewel vermogensspectrum

lil_40ledbiglamp_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 6900 K wat koudwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

lil_40ledbiglamp_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 82.5 graden, daarna is de verlichtingssterkte erg laag (< 5 lux) en niet meer gegeven.

Kijkende naar de stralingshoek van 119 graden (dus 59.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totalelichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor dit gebied is ongeveer 8 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

lil_40ledbiglamp_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 8.3 μMol/s/m²
PAR-fotonstroom 24.5 μMol/s
PAR-fotonrendement 0.6 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 66 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

lil_40ledbiglamp_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 2.1.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

lil_40ledbiglamp_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3072 en y=0.3192.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

lil_40ledbiglamp_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 74 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 74 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0021, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is, bij OliNo’s weten, nog geen norm die zegt hoever het licht van de lamp mag afliggen van het pad van de zwarte straler.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

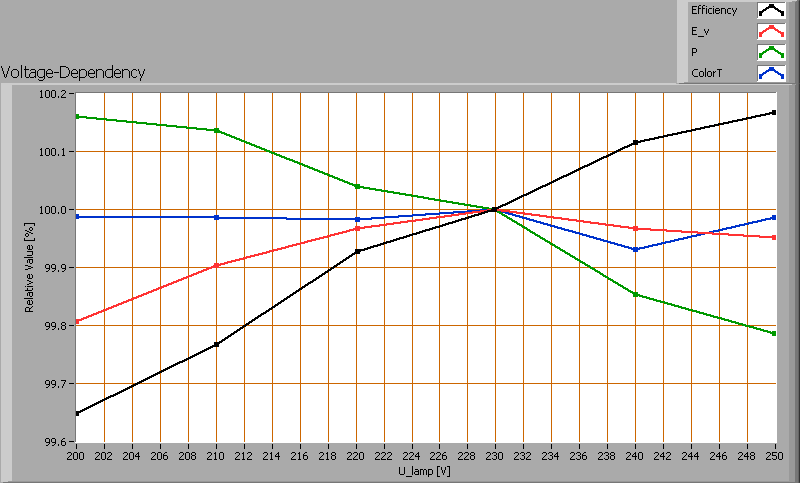

lil_40ledbiglamp_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren nauwelijks mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

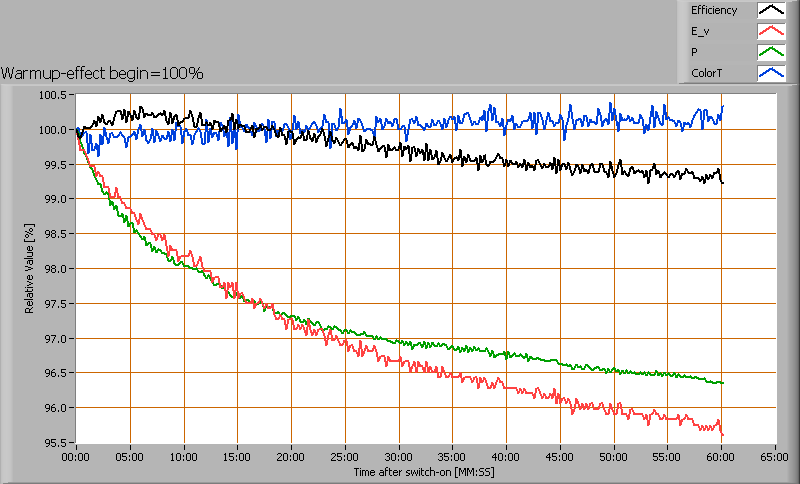

lil_40ledbiglamp_startupeffect

lil_40ledbiglamp_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 1 uur. Gedurende de opwarming variëren de verlichtingssterkte en het opgenomen vermogen met monder dan 5 %.

Foto achterkant lamp

lil_40ledbiglamp_backside
De achterkant van de lamp met de power unit
