LEDITLIGHT – 50Watt industriële LED hang-lamp – koudwit – PF 0.95

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

50watt-koudwitte-industriele-hang-lampLed It Light presenteert een industriëel uitgevoerde led hanglamp. Deze lamp geeft een koudwit licht.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 6956 K Koudwit
Lichtsterkte Iv 1096 Cd Gemeten recht onder de lamp.
Stralingshoek 107 deg 107º is de stralingshoek voor alle C-vlakken omdat de lamp een symmetrie heeft over de 1e as.
Vermogen P 46.9 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor 0.95 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.3 kVAhr aan reactief vermogen is geweest.
Lichtstroom 2254 lm
Efficiëntie 48 lm/W
EU-label klassificatie B De energieklasse, van A (meest efficiënt) tot en met G (minst efficiënt).
CRI_Ra 78 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3068 en y=0.3174
Fitting 230V Deze lamp wordt direct aangesloten aan de 230 V en heeft een eigen voeding in zich.
PAR-waarde 10.5 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.5 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 2.2 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen 50 x 40 mm Buitenafmetingen van de lamp (D = diameter).
D x H afmetingen lichtruimte 50 x 14 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter en de hoogte van de reflector. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23-24.5 deg C. De lamp wordt maximaal ongeveer 28 graden warmer dan omgevingstemperatuur en dit is op het koellichaam.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 6 % en het opgenomen vermogen neemt af met 5 %.

Spanningsafhankelijkheid: er is nauwelijks afhankelijkheid van lampparameters bij variatie van de voedingsspanning.
Aan het eind nog extra foto’s.

vormfactor hanglamp
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

lil_50w_cw_50cmd_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 50 mm = 2500 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

EU Energielabel klassificatie

Met de meting van de lichtstroom en het opgenomen vermogen is de klassificatie te geven van deze lamp. Dit wordt voor een aantal lampen verplicht gesteld in de EU, zie ook de OliNo site waar uitleg staat voor welke lampen het geldt, hoe het label eruit ziet en wat het moet bevatten aan informatie.

Hierbij de labels voor deze lamp in kleur en zwart-wit.

EU energielabel van deze lamp

Label in zwart-wit.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

lil_50w_cw_50cmd_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat daar er symmetrie is over de 1e as.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

lil_50w_cw_50cmd_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

lil_50w_cw_50cmd_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 107º.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 2254 lm.

Efficiëntie

Een lichtstroom van 2254 lm, en een opgenomen vermogen van 46.9 Watt, levert een efficiëntie van 48 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.95 geldt dat voor iedere kWh aan netto vermogen, er 0.3 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom (gemiddelde per lamp) 215 mA
Vermogen P (gemiddelde per lamp) 46.9 W
Schijnbaar vermogen S (gemiddelde per lamp) 49.3 VA
PF 0.95

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

lil_50w_cw_50cmd_u_i_waveforms

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor > 25 W. Zie voor meer uitleg de OliNo website.

lil_50w_cw_50cmd_harmonics

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

De harmonischen van de stroom door de lamp voldoet aan de limieten vanuit de IEC norm.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 25 %.

Temperatuurmetingen lamp

ir_0373ir_0372

Temperatuursoverzichtsplaatje van de lamp, aan de voorkant kijkende op de led.

ir_0370ir_0369

Temperatuursplaatje van het voedingsgedeelte.

status lamp > 2 uur aangestaan
omgevingstemperatuur 24 graden C
gereflecteerde schijnbare temperatuur 24 graden C
camera Flir BCAM
emissiviteit 0.95(1)
meetafstand 0.2 m (close ups)
IFOVgeometric 0.7 mm
NETD (thermische gevoeligheid) 100 mK

(1) De emissiviteit is zo ingesteld dat deze overeen komt met een ruw diffuus oppevlak, wat het geval is voor de achterkant van de lamp (het voedingsunit gedeelte). Ook tussen de bladen van het koellichaam geldt ongeveer een emissiviteit van hoger dan 0.9. De led aan de voorkant en de reflector zelf reflecteren teveel, dus de temperatuur van de reflector is niet correct (geeft voor een groot gedeelte de omgevingstemperatuur aan). De temperatuur van de materialen tussen de led en de reflector zijn meer diffuus, en de gemeten waardes kloppen dan veel beter.

De temperatuur van het warmste punt van de lamp is een ongeveer 52 graden. Dit is tussen de bladen van het koellichaam in.

Kleurtemperatuur en licht- oftewel vermogensspectrum

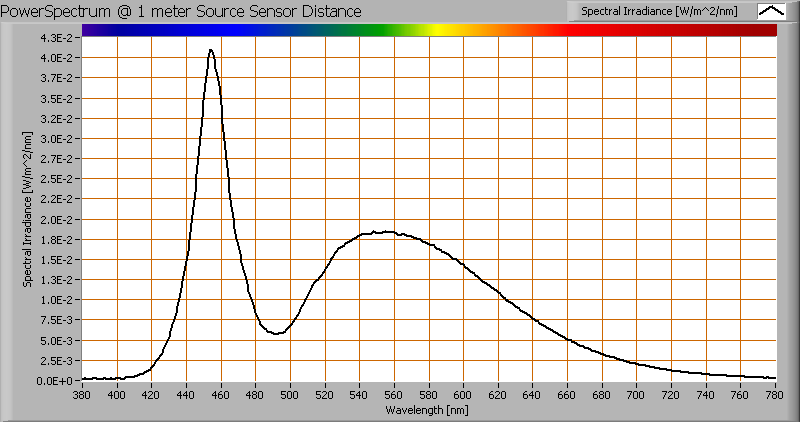

lil_50w_cw_50cmd_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 6950 K wat koudwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

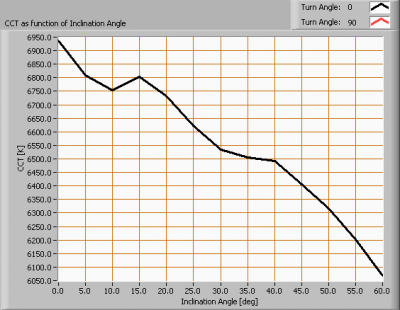

lil_50w_cw_50cmd_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 107 graden, daarna is de intensiteit erg laag (< 5 lux).

Kijkende naar de stralingshoek van 107 graden (dus 53.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur is ongeveer 11 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

lil_50w_cw_50cmd_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 10.5 μMol/s/m²
PAR-fotonstroom 21.5 μMol/s
PAR-fotonrendement 0.5 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 66 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

lil_50w_cw_50cmd_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 2.2.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

lil_50w_cw_50cmd_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3068 en y=0.3174.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

lil_50w_cw_50cmd_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 78 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 78 is (iets) lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0029, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is, bij OliNo’s weten, nog geen norm die zegt hoever het licht van de lamp mag afliggen van het pad van de zwarte straler.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

lil_50w_cw_50cmd_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren nauwelijks mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

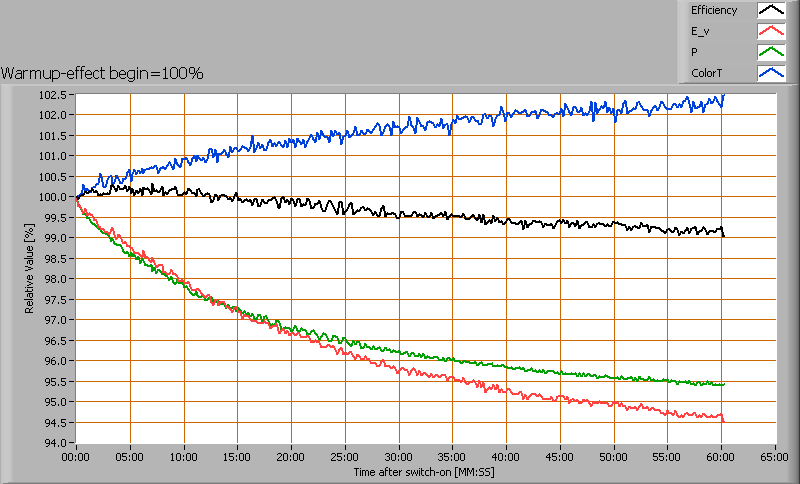

lil_50w_cw_50cmd_startupeffect

lil_50w_cw_50cmd_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 60 minuten. Gedurende de opwarming neemt de verlichtingssterkte af met 6 % en het opgenomen vermogen met 5 %.

Extra foto’s

50watt-koudwitte-industriele-hang-lamp_side

Zij aanzicht met de montagering

50watt-koudwitte-industriele-hang-lamp_zoom

Close up van de grote led
