LEDITLIGHT – 10 smd led lamp G4

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen 1 Reactie»

lil_gu53_10smdledsLed It Light presenteert een led lamp met smd leds op een ronde schijf. Deze lamp geeft een warmwit licht.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3248 K Warmwit (aan de koudwitte kant)
Lichtsterkte Iv 36 Cd Gemeten recht onder de lamp.
Stralingshoek 117 deg 117º is de stralingshoek voor alle C-vlakken omdat de lamp een symmetrie heeft over de 1e as.
Vermogen P 1.64 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor n.a. Er is een gelijkspanning gebruikt, dus is er gen blind vermogen. De powerfactor is dan altijd 1.
Lichtstroom 106 lm
Efficiëntie 65 lm/W
EU-label klassificatie A De energieklasse, van A (meest efficiënt) tot en met G (minst efficiënt).
CRI_Ra 67 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4276 en y=0.4149
Fitting G4
PAR-waarde 0.3 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.5 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.3 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen 30 x 8 mm Buitenafmetingen van de lamp (D = diameter).
D afmetingen lichtruimte 30 mm Diameter en hoogte van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter van de plaat waarop de leds zitten. Deze parameters worden in een Eulumdatfile gebruikt.
vormfactor overig
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.5-25 deg C. De lamp (bovenkant printplaat) wordt ongeveer 50 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 33 % en het opgenomen vermogen neemt af met 32 %.

Spanningsafhankelijkheid: er is nauwelijks afhankelijkheid van lampparameters bij variatie van de voedingsspanning.

Aan het eind een foto die de aansluiting aangeeft.

Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

lil_gu53_10smdleds_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 30 mm = 150 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

EU Energielabel klassificatie

Met de meting van de lichtstroom en het opgenomen vermogen is de klassificatie te geven van deze lamp. Dit wordt voor een aantal lampen verplicht gesteld in de EU, zie ook de OliNo site waar uitleg staat voor welke lampen het geldt, hoe het label eruit ziet en wat het moet bevatten aan informatie.

Hierbij de labels voor deze lamp in kleur en zwart-wit.

EU energielabel van deze lamp

Label in zwart-wit.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

lil_gu53_10smdleds_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat daar er symmetrie is over de 1e as.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

lil_gu53_10smdleds_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

lil_gu53_10smdleds_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 117º.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 106 lm.

Efficiëntie

Een lichtstroom van 106 lm, en een opgenomen vermogen van 1.6 Watt, levert een efficiëntie van 65 lm/Watt.

Elektrische eigenschappen

Met een DC spanningsaansturing is de powerfactor altijd 1; er zijn dan geen blindstromen tussen de externe voeding die 12 V geeft en de lamp.

Voedingsspanning 12.0 V
Voedingsstroom (gemiddelde per lamp) 136 mA
Vermogen P (gemiddelde per lamp) 1.6 W
Schijnbaar vermogen S (gemiddelde per lamp) n.a.
PF n.a.

Temperatuurmetingen lamp

ir_0364

Temperatuursoverzichtsplaatje van de lamp

ir_0366ir_0367

Led-kant en de soldeerkant

status lamp > 2 uur aangestaan
omgevingstemperatuur 24 graden C
gereflecteerde schijnbare temperatuur 24 graden C
camera Flir BCAM
emissiviteit 0.95(1)
meetafstand 0.1 m
IFOVgeometric 0.4 mm
NETD (thermische gevoeligheid) 100 mK

(1) De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuus oppervlak van de printplaat.

De gemiddelde temperatuur van de printplaat is 74 graden op de led-zijde. Aan de soldeerzijde is deze iets lager. Aanraken levert geen verbranding op, daar de warmtecapaciteit laag is van de printplaat.

Kleurtemperatuur en licht- oftewel vermogensspectrum

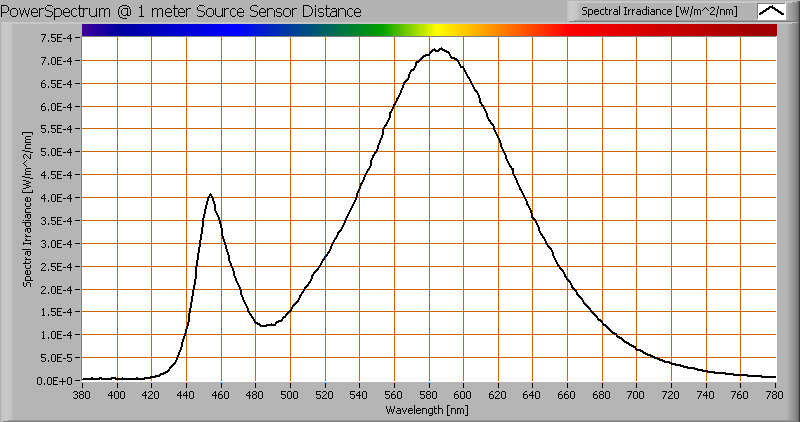

lil_gu53_10smdleds_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 3250 K wat warmwit (aan de koudwitte kant) is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

lil_gu53_10smdleds_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 82.5 graden, daarna is de verlichtingssterkte erg laag (< 5 lux).

Kijkende naar de stralingshoek van 117 graden (dus 57.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor dit gebied is ongeveer 2 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

lil_gu53_10smdleds_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 0.3 μMol/s/m²
PAR-fotonstroom 0.8 μMol/s
PAR-fotonrendement 0.5 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 62 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

lil_gu53_10smdleds_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.3.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

lil_gu53_10smdleds_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op afstand van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4276 en y=0.4149.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

lil_gu53_10smdleds_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 67 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 67 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0058, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is, bij OliNo’s weten, nog geen norm die zegt hoever het licht van de lamp mag afliggen van het pad van de zwarte straler.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. De efficiëntie is bepaald door E_v door P te delen.

lil_gu53_10smdleds_voltage_dep_

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren nauwelijks mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 11-13 V.

Een abrupte variatie van + of – 0.25 V levert een verandering van de lichtintensiteitswaardes van ≈ 0.5 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

lil_gu53_10smdleds_startup

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin

De warmup tijd is ongeveer 5 minuten. Gedurende de opwarming neemt de verlichtingssterkte af met 33 %. Het vermogen is apart gemeten en nam 32 % af.

Foto achterkant

lil_gu53_10smdled_back
Foto achterkant

Twee draadjes worden gebruikt om de 12 V op het paneel te brengen. In dit geval zijn ze verlengd om de meting mogelijk te maken. Normaliter zitten er kleine draadjes en steken van het middelpunt van de schijf gezien naar buiten uit.
