Ledlighting BV: Ledarmatuur Spot 150cm koudwit.

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

ledlighting_150cm_spot_cwLedLighting BV presenteert een 150cm lang led armatuur in een robuuste aluminium behuizing.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 5521 K koudwit
Lichtsterkte Iv 2004 Cd Gemeten recht onder de lamp.
Verlichtingssterkte-modulatie-index 1 % Gemeten recht onder de lamp. Is een maat voor de mate van knipperen.
Stralingshoek 61 deg 61º is de stralingshoek voor het C0-C180 vlak (loodrecht op de lengterichting vd buis). Loodrecht hierop is deze stralingshoek 60º (dit is het C90-C270 vlak, in de lengterichting van de buis).
Vermogen P 31.0 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor 0.97 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.3 kVAhr aan reactief vermogen is geweest.
THD 12 % Total Harmonic Distortion.
Lichtstroom 2059 lm
Efficiëntie 66 lm/W
CRI_Ra 78 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3320 en y=0.3351
Fitting TL Deze TL bevat een Elektronisch VoorSchakelApparaat (EVSA) waardoor deze direct aan de 230 V wordt aangesloten.
PAR-waarde 18.7 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.6 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.9 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
L x B x H buitenafmetingen 1565 x 64 x 80 mm Buitenafmetingen van de lamp.
L x B afmetingen lichtruimte 1495 x 22 mm Afmetingen van het gebied waar het licht vandaan komt. Dit is gelijk aan de afmetingen van de ruimte waarin de leds gemonteerd zijn aan de voorkant. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23-24.5 deg C. De lamp wordt op de warmste plek op de behuizing ongeveer 10 graden warmer dan omgevingstemperatuur (de lamp naar beneden schijnend).

Opwarmeffect: gedurende de opwarming variëren de verlichtingssterkte noch het opgenomen vermogen meer dan 5 % en dus niet noemenswaardig.

Spanningsafhankelijkheid: er is geen noemenswaardige afhankelijkheid van lampparameters.

Meetrapport (PDF) olino-pdf
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

ledlighting_150cm_spot_cw_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 1495 mm ≈ 7500 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

ledlighting_150cm_spot_cw_light_diagram

Het lichtdiagram en de indicatie van de planes.

De bundel die het lichtdiagram van het C0-C180 vlak (loodrecht op de lengterichting) aangeeft is iets breder dan die van het C90-C270 vlak.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

ledlighting_150cm_spot_cw_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

ledlighting_150cm_spot_cw_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 61º voor het C0-C180 (looodrecht op lengterichting) en 60º in het C90-C270 vlak (in lengterichting).

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 2059 lm.

Efficiëntie

Een lichtstroom van 2059 lm, en een opgenomen vermogen van 31.0 Watt, levert een efficiëntie van 66 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.97 geldt dat voor iedere kWh aan netto vermogen, er 0.3 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom (gemiddelde per lamp) 139 mA
Vermogen P (gemiddelde per lamp) 31.0 W
Schijnbaar vermogen S (gemiddelde per lamp) 32.1 VA
PF 0.97

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

ledlighting_150cm_spot_cw_u_i_waveforms

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor > 25 W. Zie voor meer uitleg de OliNo website.

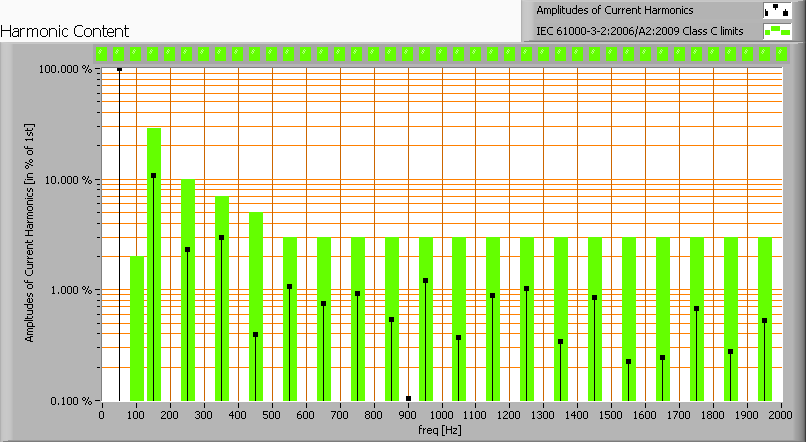

ledlighting_150cm_spot_cw_harmonics

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

Voor vermogens > 25 W gelden er limieten voor de harmonischen en daar wordt ruim aan voldaan.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 12 %.

Temperatuurmetingen lamp

ir_0599ir_0598

Warme punt op de buis.

status lamp > 2 uur aangestaan
omgevingstemperatuur 25 graden C
gereflecteerde schijnbare temperatuur 25 graden C
camera Flir BCAM
emissiviteit 0.95(1)
meetafstand 0.5 m
IFOVgeometric 1.8 mm
NETD (thermische gevoeligheid) 100 mK

(1) De emissiviteit is zo ingesteld omdat dat overeenkomt met een stuk schilderstape. Het bleek dat de schildertape een gelijke emmissiviteit heeft.

De maximale temperatuur van het metalen armatuur is met max 35 graden handwarm.

Kleurtemperatuur en licht- oftewel vermogensspectrum

ledlighting_150cm_spot_cw_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 5525 K wat koudwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

ledlighting_150cm_spot_cw_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 45 graden, daarna is de verlichtingssterkte erg laag (< 5 lux) en niet meer gegeven.

Kijkende naar de C0-C180 stralingshoek van 61 graden (dus 30.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor dit gebied is ≈ 10 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

ledlighting_150cm_spot_cw_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 18.7 μMol/s/m²
PAR-fotonstroom 19.3 μMol/s
PAR-fotonrendement 0.6 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 66 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

ledlighting_150cm_spot_cw_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.9.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

ledlighting_150cm_spot_cw_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt in het gebied dat met wit aangegeven wordt in klasse A. Het gebied geldt voor signaallampen, zie verder ook de uitleg op de OliNo website.

De kleurcoördinaten zijn x=0.3320 en y=0.3351.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

ledlighting_150cm_spot_cw_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 78 aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).

Deze waarde van 78 is (marginaal) lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0059, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is echter nog geen norm bekend bij OliNo die aangeeft wat de maximale afwijking van wit licht mag zijn. Een referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

ledlighting_150cm_spot_cw_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren niet noemenswaardig mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

ledlighting_150cm_spot_cw_startupeffect1

ledlighting_150cm_spot_cw_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is niet relevant omdat de verlichtingssterkte en het opgenomen vermogen nauwelijks variëren.

Mate van knipperen

Er is gekeken naar de mate van snelle verlichtingssterktevariatie van het licht van de lamp. Zie voor meer uitleg de OliNo website.

ledlighting_150cm_spot_cw_flicker_waveforms

De mate van snelle verlichtingssterktevariaties van het licht van de lamp

parameter waarde eenheid
Knipperfrequentie 48.6 Hz
Verlichtingssterkte-modulatie 1 %

Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev).
