LED IT LIGHT – Ledbuis 150cm 360smd Koudwit

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

Led It Light presenteert hierbij een ledbuis van 150 cm met een transparante kap en een aluminium heatsink aan de achterkant. De lamp geeft koudwit licht.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 6413 K Koudwit
Lichtsterkte Iv 691 Cd Gemeten recht onder de lamp.
Verlichtingssterkte-modulatie-index 5 % Gemeten recht onder de lamp. Is een maat voor de mate van knipperen.
Stralingshoek 123 deg 123º is de stralingshoek voor het C0-C180-vlak (loodrecht op de lengterichting van de lamp) en 119º is de stralingshoek voor het vlak dat de lamp in de lengtetichting doorsnijdt, het C90-C270 vlak.
Vermogen P 23.5 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor 0.93 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.4 kVAhr aan reactief vermogen is geweest.
THD 29 % Total Harmonic Distortion.
Lichtstroom 2343 lm
Efficiëntie 100 lm/W
EU-label klassificatie A De energieklasse, van A (meest efficiënt) tot en met G (minst efficiënt).
CRI_Ra 70 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3137 en y=0.3337
Fitting TL Deze lamp wordt direct aangesloten op de 230 V AC.
PAR-waarde 6.1 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.9 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 2.0 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
L x D buitenafmetingen 1495 x 26 mm Buitenafmetingen van de lamp, lengte is zonder pinnen
L x B x H afmetingen lichtruimte 1460 x 16 x 1 mm Afmetingen van het gebied waar het licht vandaan komt. Dit is het oppervlak van de transparante kap daar waar de leds direct achter zitten. In het C90-C270 vlak is de hoogte van de transparante kap niet zichbaar, omdat de eindstukken van de ledbuis het licht naar de zijkant in het C90-C270 vlak tegenhouden. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.2-24.9 deg C.

De lamp wordt maximaal ongeveer 18 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte met bijna 7 % en het opgenomen vermogen af met ongeveer 6 %.

Spanningsafhankelijkheid: er is geen noemenswaardige afhankelijkheid van de verlichtingssterkte en het opgenomen vermogen wanneer de voedingsspanning tussen de 200-250 V varieert.

Aan het eind van het artikel een paar foto’s.

Meetrapport (PDF) tbc
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 1460 ≈ 7500. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

EU Energielabel klassificatie

Met de meting van de lichtstroom en het opgenomen vermogen is de klassificatie te geven van deze lamp. Dit wordt voor een aantal lampen verplicht gesteld in de EU, zie ook de OliNo site waar uitleg staat voor welke lampen het geldt, hoe het label eruit ziet en wat het moet bevatten aan informatie.

Hierbij de labels voor deze lamp in kleur en zwart-wit.

EU energielabel van deze lamp

Label in zwart-wit.

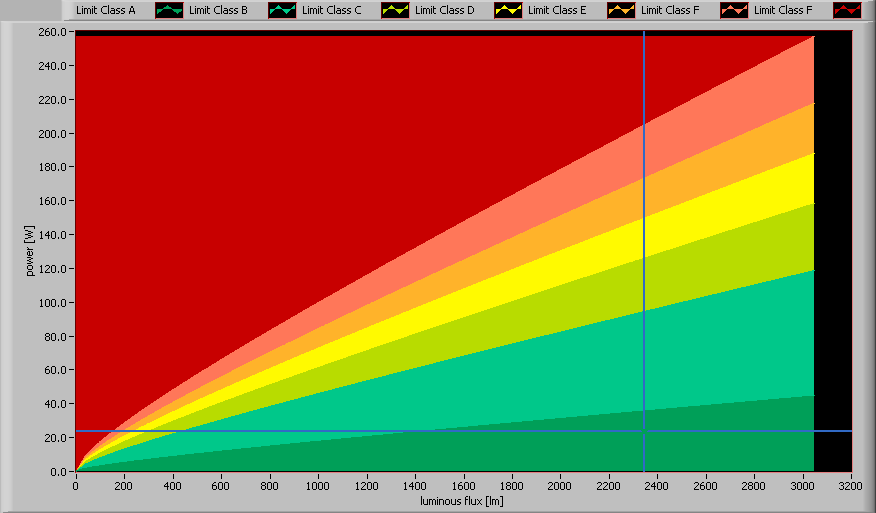

De prestatie van de lamp in het energie-performance vlak.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

Het lichtdiagram en de indicatie van de planes.

Het lichtdiagram van het C0-C180 vlak (loodrecht op de lengterichting van de lamp) geeft bundel die ook naar achteren schijnt en de bundel van het C90-C270 vlak (in de lengterichting van het lichtgevende oppervlak, gelijk aan in de lengterichting van de lamp) is smaller, dit komt omdat aan de uiteinden het licht geblokeerd wordt door het witte houdermateriaal.

Het valt op dat de transparante kap nog wat reflecteert naar achteren (de lobben in het plaatje).

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 123º voor het C0-C180 vlak en 119º voor het C90-C270 vlak.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 2343 lm.

Efficiëntie

Een lichtstroom van 2343 lm, en een opgenomen vermogen van 23.5 Watt, levert een efficiëntie van 100 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.93 geldt dat voor iedere kWh aan netto vermogen, er 0.4 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom 110 mA
Vermogen P 23.5 W
Schijnbaar vermogen S 25.2 VA
PF 0.93

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor > 25 W. Zie voor meer uitleg de OliNo website.

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

Voor vermogens <= 25 W gelden er geen limieten voor de harmonischen.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 29 %.

Temperatuurmetingen lamp

Temperatuursmeting op tape en op het metaal

De meting op het metaal laat maar een heel klein beetje lagere waardes zien dan op de tape. Het metaal reflecteert iets meer van de omgevingstemperatuur dan dat de schildertape dat doet. De emissiviteit van het metaal komt op 0.92 wanneer dat van de tape op 0.95 wordt gelegd.

Het metalen gedeelte op verschillende plekken gemeten

De buis wordt niet overal even warm; er blijkt een verschil van een 4-tal graden.

status lamp > 2 uur aangestaan
omgevingstemperatuur 22.5 graden C
gereflecteerde schijnbare temperatuur 22.5 graden C
camera Flir T335
emissiviteit 0.95(1)
meetafstand 1 m
IFOVgeometric 0.136 mm per 0.1 m afstand
NETD (thermische gevoeligheid) 50 mK

(1) Zie tekst voor uitleg.

Kleurtemperatuur en licht- oftewel vermogensspectrum

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 6425 K wat koudwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

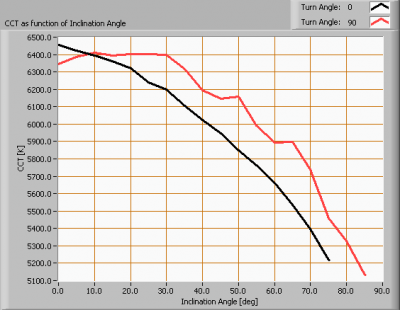

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 75 graden. Daarbuiten is de verlichtingssterkte zo laag (< 5 lux) dat deze niet meer is meegenomen voor de kleurbepaling van het licht.

Kijkende naar de stralingshoek van 123 graden (dus 61.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur in het grootste gedeelte van dit gebied is ongeveer 13 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 6.1 μMol/s/m²
PAR-fotonstroom 20.7 μMol/s
PAR-fotonrendement 0.9 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 65 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.


Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 2.0.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt in het gebied aangeduid met klasse A. De gebieden gelden voor signaallampen, zie verder ook de uitleg op de OliNo website.

De kleurcoördinaten zijn x=0.3137 en y=0.3337.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 71 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).

Deze waarde van 71 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0020, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is echter nog geen norm die aangeeft wat de maximale afwijking van wit licht mag zijn. Een referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren niet op een noemenswaardige manier wanneer de spanning varieert tussen de 200 – 250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 25 minuten en gedurende die tijd neemt de verlichtingssterkte af met 7 % en het opgenomen vermogen met 6 %.

Mate van knipperen

Er is gekeken naar de mate van snelle verlichtingssterktevariaties van het licht van de lamp. Zie voor meer uitleg over de meetopstelling en achtergrond de uitlegartikelen op OliNo.

De mate van snelle verlichtingssterktevariaties van het licht van de lamp

parameter waarde eenheid
Knipperfrequentie 52 Hz
Verlichtingssterkte-modulatie 5 %

Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev). Zie tevens meer uitleg op de OliNo website.

Extra foto’s


Achterzijde van de buis, het aluminium koellichaam.

De warmwitte (onder) en koudwitte versie bij elkaar.
