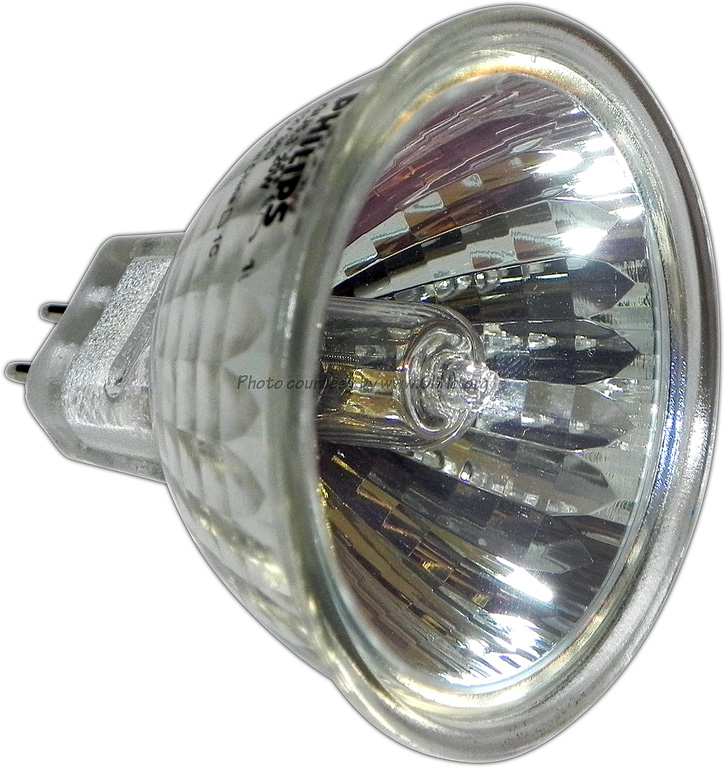

OliNo heeft een Philips halogeenlamp gekocht en presenteert hierbij een halogeenlamp van 20W met GU5.3 voet. De metingen van OliNo laten zien dat de lamp een warmwit licht afgeeft met een kleurtemperatuur van 3101 K. De lamp verbruikt 21.1 W aan vermogen en geeft hiermee een lichtstroom van 274 lm. De efficiency komt hiermee op 13 lm/W. De lamp valt in de energie label categorie C.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	3101 K	warmwit
Lichtsterkte Iv	478.9 Cd	Gemeten recht onder de lamp.
Verlichtingssterkte-modulatie-index	0 %	Gemeten met een sensor gericht op de lamp (kijkhoek niet gedefinieerd). Dit getal geeft de mate van knipperen aan.
Stralingshoek	39 deg	39 graden is de stralingshoek voor alle C-vlakken daar deze lamp symmetrisch is over de 1ste as.
Vermogen P	21.1 W	Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor	1.00	Er is met een DC voeding getest. Dit houdt in dat er geen blindvermogen is en dus is de powerfactor altijd 1 maar verder niet relevant.
THD	NaN %	Total Harmonic Distortion, is niet aanwezig daar een DC spanning is gebruikt en dientengevolge een DC stroom gelopen heeft.
Lichtstroom	274 lm
Efficiëntie	13 lm/W	Let hierbij op, er is een DC voeding gebruikt. Deze efficientie is voor de led alleen en is zonder een eventuele voeding die de 230 V naar DC stroom moet omzetten. Men moet rekening houden met extra verlies voor een omzetting van 230 V AC naar een gelijkspanning en gelijkstroom, tenzij de lamp wordt aangesloten op een DC gelijkspanning van bijvoorbeeld een accu.
EU-label classificatie	C	De energieklasse, van A (meest efficiënt) tot en met G (minst efficiënt).
CRI_Ra	96	Color Rendering Index oftewel de kleurweergave-index.
Coordinaten kleursoort diagram	x=0.4366 en y=0.4157
Fitting	GU5.3	Deze lamp is getest op 12V DC.
PAR-waarde	5.9 uMol/s/m2	Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m^2 oppervlak.
PAR-fotonrendement	0.2 uMol/s/We	Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp.
S/P ratio	1.5	Dit is de factor die aangeeft hoeveel keer efficiënter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen	50 mm x 37 mm	Buitenafmetingen van de lamp.
D afmetingen lichtruimte	40 mm	Afmetingen van het gebied waar het licht vandaan komt. Het is de grootte van de reflector aan de voorkant. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van verlichtingsterktemetingen was 25.1 – 25.9 deg C. De lamp wordt maximaal ongeveer 110 graden warmer dan omgevingstemperatuur. Opwarmeffect: Gedurende de opwarming varieert de verlichtingssterkte niet significant (< 5 %). Gedurende de opwarming varieert het vermogen niet significant (< 5 %). Spanningsafhankelijkheid: Er is een constante afhankelijkheid van de verlichtingssterkte wanneer de voedingsspanning tussen de 10 – 14 V DC varieert. Er is een constante afhankelijkheid van het opgenomen vermogen wanneer de voedingsspanning tussen de 10 – 14 V DC varieert. Aan het eind van het artikel een extra foto.
Dimbaar	ja	Volgens opgave fabrikant.
Biologische Effect Factor	0.382	Volgens voornorm DIN V 5031-100:2009-06.
Blauwlichtschade risico groep	1	0=geen, 1=laag, 2 = gemiddeld, 3=hoog risico.
Eulumdat file		Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 40 mm (maximale maat, eventueel diagonaal) = 200 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

EU Energielabel classificatie

Met de meting van de lichtstroom en het opgenomen vermogen is de classificatie te geven van deze lamp. Dit wordt voor een aantal lampen verplicht gesteld in de EU, zie ook de OliNo site waar uitleg staat voor welke lampen het geldt, hoe het label eruit ziet en wat het moet bevatten aan informatie.

Hierbij de labels voor deze lamp in kleur en zwart-wit.

EU energielabel van deze lamp

Label in zwart-wit.

De prestatie van de lamp in het energie-performance vlak.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

Het lichtdiagram en de indicatie van de C-vlakken.

Het lichtdiagram geeft een bundel aan in het C0-C180 vlak en in het 90 graden loodrecht daarop staande C90-C270 vlak. Deze zijn gelijk vanwege de symmetrie over de 1e as (de verticale as).

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaarden verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaarden per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 39 graden voor het C0-C180 vlak en 39 graden voor het C90-C270 vlak.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaarden, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 274 lm.

Efficientie

Een lichtstroom van 274 lm, en een opgenomen vermogen van 21.1 Watt, levert een efficiëntie van 13 lm/Watt.

Elektrische eigenschappen

De powerfactor is 1.00. Er is met een DC voeding getest. Dit houdt in dat er geen blindvermogen is en dus is de powerfactor altijd 1 maar verder niet relevant.

Voedingsspanning	12.0 V
Voedingsstroom	1.753 A
Vermogen P	21.1 W
Schijnbaar vermogen S	21.1 VA
PF	1.00

Temperatuurmetingen lamp

Temperatuurplaatje(s).

status lamp	> 2 uur aangestaan
omgevingstemperatuur	23.5 graden C
gereflecteerde schijnbare temperatuur	23.5 graden C
camera	Flir T335
emissiviteit	0.90-0.95
meetafstand	0.3 m
IFOVgeometric	0.136 mm per 0.1 m afstand
NETD (thermische gevoeligheid)	50 mK

Kleurtemperatuur en licht- oftewel vermogensspectrum

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is 3101 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 65 graden. Daarbuiten is de verlichtingssterkte zo laag (< 5 lux) dat deze niet meer is meegenomen voor de kleurbepaling van het licht.

Voor het C0-C180 vlak: kijkende naar de stralingshoek van 39 graden dan komt dit overeen met 19.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt. De maximale variatie in kleurtemperatuur in dit gebied (kantelhoek) is ongeveer 1 %.

Voor het C90-C270 vlak: kijkende naar de stralingshoek van 39 graden dan komt dit overeen met 19.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt. De maximale variatie in kleurtemperatuur in dit gebied (kantelhoek) is ongeveer 3 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in het uitlegartikel over PAR op de OliNo site.

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter	waarde	eenheid
PAR-getal	5.9	uMol/s/m^2
PAR-fotonstroom	3.4	uMol/s
PAR-fotonrendement	0.2	uMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 66 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

Het vermogensspectrum, de gevoeligheidscurven en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.5.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt binnen het gebied aangeduid met klasse A. Dit gebied geldt voor signaallampen, zie verder ook de uitleg over signaallampen en de kleurgebieden op de OliNo website.

De kleurcoördinaten zijn x=0.4366 en y=0.4157.

Kleurweergave-index of CRI

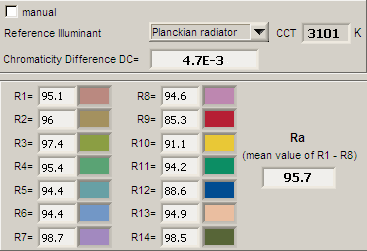

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 96 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).

Deze waarde van 96 is veel groter dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg over CRI waardes en hun betekenis op de OliNo website.

De “chromaticity difference” is 0.0047, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er wordt in sectie 5.3 van CIE 13.3-1995 een waarde genoemd van 5.4E-3 zonder verdere uitleg.
Een andere referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

Er is een constante afhankelijkheid van de verlichtingssterkte wanneer de voedingsspanning tussen de 10 – 14 V DC varieert.
Er is een constante afhankelijkheid van het opgenomen vermogen wanneer de voedingsspanning tussen de 10 – 14 V DC varieert.

Een abrupte variatie van + of – 0.25 V DC levert een verandering van de lichtintensiteitswaarden van maximaal 7.3 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Gedurende de opwarming varieert de verlichtingssterkte niet significant (< 5 %).

Gedurende de opwarming varieert het vermogen niet significant (< 5 %).

Mate van knipperen

Er is gekeken naar de mate van snelle verlichtingssterktevariaties van het licht van de lamp. Zie voor meer uitleg over de meetopstelling en achtergrond mbt verlichtingssterktevariaties de uitlegartikelen op OliNo.

De mate van snelle verlichtingssterktevariaties van het licht van de lamp

parameter	waarde	eenheid
Knipperfrequentie	395.5	Hz
Verlichtingssterkte-modulatie	0	%

Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev). Zie tevens meer uitleg over verlichtingssterkte-modulatie-index en knipperfrequentie op de OliNo website.

Biologisch effect

Het biologisch effect zegt iets over in hoeverre het licht van deze lamp in staat is het menselijk dag- nachtritme te beïnvoeden evenals de mate van melatonineopwekking te onderdrukken. Zie ook een uitlegartikel (in Engels) over biologisch effect op OliNo.
De volgens de voornorm DIN V 5031-100:2009-06 interessante biologische factoren:

biologische effect factor	0.382
kbiol trans (25 jaar)	1.000
kbiol trans (50 jaar)	0.777
kbiol trans (75 jaar)	0.532
kpupil(25 jaar)	1.000
kpupil(50 jaar)	0.740
kpupil(75 jaar)	0.519

Blauw Licht Schade

De mate van blauwlicht en de schade die het kan veroorzaken op het netvlies is bepaald. Hierbij de resultaten.
Zie voor meer uitleg over blauwlichtschade en de manier van meten op OliNo.

Het niveau van blauw licht van deze lamp tov de blootstellingslimiet en de verschillende classificatiegebieden.

L_lum0 [mm]	40	Afmeting lichtgevend gedeelte lamp in C0-C180 richting.
L_lum90 [mm]	40	Afmeting lichtgevend gedeelte lamp in C90-C270 richting.
SSD_500lx [mm]	979	Berekende afstand waarop 500 lux gemeten zou moeten worden. Dit is geldig wanneer deze zich bevindt in het verre veld van de lamp. Noot: Als deze waarde < 200 mm is dan is op grond van de norm IEC 62471:2006 gerekend op 200 mm afstand.
Begin verre veld [mm]	283	Minimale afstand waarbij de lamp gezien kan worden als puntbron. In dit gebied geldt dat Ev evenredig is met (1/afstand)2.
300-350 nm waardes ingevuld met 0	nee	In het geval dat OliNo heeft gemeten met een SpecBos 1211 spectrometer zonder UV optie dan is er geen meetdata van 300-349 nm. Bij lampen die nabij 350 nm geen energieinhoud meer hebben, kan dan het gebied van 300-349 nm eventueel ingevuld worden met 0.
alphaC0-C180 [rad]	0.041	(Schijnbare) voorwerpshoek in C0-C180 richting.
alphaC90-C270 [rad]	0.041	(Schijnbare) voorwerpshoek in C90-C270 richting.
alphaAVG [rad]	0.041	Gemiddelde (schijnbare) voorwerpshoek. Indien >= 0.011 rad dan wordt met radiantie Lb de blootstellingslimiet berekend. Anders met irradiantie Eb.
Blootstellingswaarde [W/m^2/sr]	1.16E+2	Blauwlichtschade waarde voor deze lamp, gemeten recht onder de lamp. Er is gerekend met Lb.
Blauwlichtschade risico groep	1	0=geen, 1=laag, 2 = gemiddeld, 3=hoog risico.

Extra

Zijaanzicht.
