Lumission presenteert hierbij een ledlamp. De metingen van OliNo laten zien dat de lamp een warmwit licht afgeeft met een kleurtemperatuur van 3021 K. De lamp verbruikt 21.8 W aan vermogen en geeft hiermee een lichtstroom van 2040 lm. De efficiency komt hiermee op 94 lm/W. De lamp valt in de energie label categorie A+.
In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.
Zie voor een vergelijk met andere lampen dit overzicht.
Samenvatting meetgegevens
| parameter | meting lamp | opmerking |
|---|---|---|
| Kleurtemperatuur | 3021 K | warmwit |
| Lichtsterkte Iv | 2427.0 Cd | Gemeten recht onder de lamp. |
| Verlichtingssterkte modulatie index | 0 % | Gemeten met een sensor gericht op de lamp (kijkhoek niet gedefinieerd). Dit getal geeft de mate van knipperen aan. |
| Stralingshoek | 54 deg | 54 graden is de stralingshoek voor alle C-vlakken daar deze lamp symmetrisch is over de 1ste as. |
| Vermogen P | 21.8 W | Het netto opgenomen vermogen. |
| Power Factor | 0.96 | Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.29 kVAhr aan reactief vermogen is geweest. |
| THD | 7 % | Total Harmonic Distortion. |
| Max inschakelstroom | 12.337 A | Deze stroom is gevonden bij een starthoek van de spanning van 90 graden. |
| Lichtstroom | 2040 lm | Met een fotogoniometer gemeten, berekening zoals aangegeven in LM79-08. |
| Efficiëntie | 94 lm/W | |
| EU2013-label classificatie | A+ | De energieklasse, van A++ (meest efficiënt) tot en met E (minst efficiënt). Dit label is de update van het voorgaande label, verplicht vanaf sept 2013. |
| CRI_Ra | 82 | Color Rendering Index oftewel de kleurweergave index. |
| CQS | 82.8 | CQS (v9.0.3) is een verbeterde indicator (ipv CRI) over hoe goed kleuren worden weergegeven. |
| Coordinaten kleursoort diagram | x=0.4022 en y=0.4348 | |
| Fitting | 230V | Deze lamp wordt middels een voeding aangesloten op 230 V AC. |
| PAR waarde | 22.4 uMol/s/m2 | Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m^2 oppervlak. |
| PAR fotonrendement | 0.9 uMol/s/We | Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp. |
| Fotonstroom | 30.9 uMol/s | Het aantal fotonen wat zit in het licht van deze lamp (zonder weging). |
| S/P ratio | 1.4 | Dit is de factor die aangeeft hoeveel keer efficiënter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid). |
| D x H afmetingen | 175 mm x 105 mm | Buitenafmetingen van de lamp. |
| D afmetingen lichtruimte | 133 mm | Afmetingen van het gebied waar het licht vandaan komt. Het is de grootte van de reflector. Deze parameters worden in een Eulumdatfile gebruikt. |
| Algemene opmerkingen | De omgevingstemperatuur gedurende de hele set van verlichtingsterktemetingen was 23.2 – 23.5 deg C.De lamp wordt maximaal ongeveer 32 graden warmer dan omgevingstemperatuur.Opwarmeffect: Gedurende de opwarming varieert de verlichtingssterkte niet significant (< 5 %).Gedurende de opwarming varieert het vermogen niet significant (< 5 %). De variatie in efficiëntie (hier indicatief berekend door deling van verlichtingssterkte door vermogen) door het opwarmen is 0 %. Een erg hoog negatief getal duidt op een significante afname door bijvoorbeeld warm worden van de lichtbron (lagere levensduur). Afhankelijkheid spanning: Er is geen (significante) afhankelijkheid van de verlichtingssterkte wanneer de voedingsspanning tussen de 200 – 250 V AC varieert. Aan het eind van het artikel een extra foto. |
|
| Eff-variatie | 0 % | Dit is de variatie in efficiëntie (hier indicatief berekend door deling van verlichtingssterkte door vermogen) door het opwarmen. Een erg hoog negatief getal duidt op een significante afname door bijvoorbeeld warm worden van de lichtbron (lagere levensduur). |
| Dimbaar | nee | Volgens opgave fabrikant. |
| Biologische Effect Factor | 0.373 | Volgens voornorm DIN V 5031-100:2009-06. |
| Blauwlichtschade risico groep | 1 | 0=geen, 1=laag, 2 = gemiddeld, 3=hoog risico. |
| vormfactor | inbouwlamp | |
| Eulumdat file |  |
Rechtsklik op het icoon en sla het bestand op. |
| IES file | |
Rechtsklik op het icoon en sla het bestand op. |
Overzichtstabel
Let op: de gegevens zijn (deels) afkomstig van berekeningen.
Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 133 mm (maximale maat, eventueel diagonaal) = 665 mm. De resultaten van E (lux) binnen deze afstand (in rood aangegeven) zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.
EU 2013 Energielabel classificatie
Sinds sept 2013 zijn deze energielabels van kracht.
Van belang voor de energieclassificatie zijn gecorrigeerd vermogen en nuttige lichtstroom.
Het opgenomen vermogen van 21.8 W moet worden omgerekend naar een gecorrigeerd vermogen. Dit is afhankelijk van het type lamp en of wel of niet inclusief voorschakelapparaat is gemeten. De keuze voor deze lamp is dat deze valt in de classificatie: Lampen met eigen voorschakelapparaat (intern of extern). Daarmee wordt het gecorrigeerde vermogen voor deze lamp 21.8 W.
De lichtstroom die gemeten is bedraagt 2040 lm. De voor nuttige lichtstroom relevante classificatie van deze lamp is: Andere gerichte lampen. Hiermee wordt de nuttige lichtstroom 1951 lm. Nu kan hiervoor een referentievermogen uitgerekend worden.
De energie efficientie index is P_corr / P_ref = 0.15.
EU energielabel voor deze lamp
Zip bestand met daarin 6 EU energie-efficiëntielabels voor deze lamp
De prestatie van de lamp in het energie-performance vlak.
Eulumdat lichtdiagram
Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak.
Het lichtdiagram en de indicatie van de C-vlakken.
Het lichtdiagram geeft een bundel aan in het C0-C180 vlak en in het 90 graden loodrecht daarop staande C90-C270 vlak. Deze zijn gelijk vanwege de symmetrie over de 1e as (de verticale as).
Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v
Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.
Het stralingsdiagram van de lamp.
Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.
Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.
Deze plot geeft grafisch weer welke verschillende meetwaarden verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.
Bij het berekenen van de gemiddelde lichtsterktewaarden per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 54 graden voor het C0-C180 vlak en 54 graden voor het C90-C270 vlak.
Lichtstroom
Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaarden, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 2040 lm.
Efficientie
Een lichtstroom van 2040 lm, en een opgenomen vermogen van 21.8 Watt, levert een efficiëntie van 94 lm/Watt.
Elektrische eigenschappen
De powerfactor is 0.96. Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.29 kVAhr aan reactief vermogen is geweest.
| Voedingsspanning | 230.10 V |
| Voedingsstroom | 0.099 A |
| Vermogen P | 21.8 W |
| Schijnbaar vermogen S | 22.7 VA |
| PF | 0.96 |
Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen.
Spanningsvorm over de lamp en stroom door de lamp.
Deze stroom is gechecked tegen de eisen, gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor > 25 W.
De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009
Voor vermogens <= 25 W gelden geen limieten voor de harmonischen.
De Total Harmonic Distortion van de stroom is berekend en bedraagt 7 %.
Inschakelstroom
De inschakelstroom is gemeten voor de verschillende starthoeken van de spanning van 0 – 170 graden (met stap van steeds 10 graden). De stroom- en spanningswaardes zijn met een acquisitiefrequentie van 39.9 kS/s binnengehaald. Daarna zijn de meetresultaten door een 2e orde 2kHz laagdoorlaat Butterworth filter gehaald. Hiermee worden zeer kortdurende, niet relevante, (stroom)pieken weggefilterd.
De lamp stond steeds twee minuten uit voordat iedere test uitgevoerd werd.
| Testspanning | 230.0 V | |
| Frequentie van de spanning | 50.0 Hz | |
| Maximale inschakelstroom | 12.337 A | Deze stroom is gevonden bij een starthoek van de spanning van 90 graden. |
| Pulsbreedte max inschakelstroom | 4.5E-4 s | Dit is de tijd dat de puls een stroomwaarde heeft hoger dan 10 % van de topwaarde. |
| Minimale inschakelstroom | 1.311 A | Deze stroom is gevonden bij een starthoek van de spanning van 0 graden. |
| I^2 x t na 10 ms bij 0 graden spanningshoek | 2.340E-3 A^2.s | Dit is de I^2 t waarde wanneer een nulpuntsdetector wordt toegepast waardoor de spanning begint bij 0 graden hoek. |
Inschakelstroom bij worst-case inschakelhoek van de spanning
Eerste cyclus van de maximale inschakelstroom
De energie I2t gedurende de eerste 10 ms van de eerste stroomcyclus
Temperatuurmetingen lamp

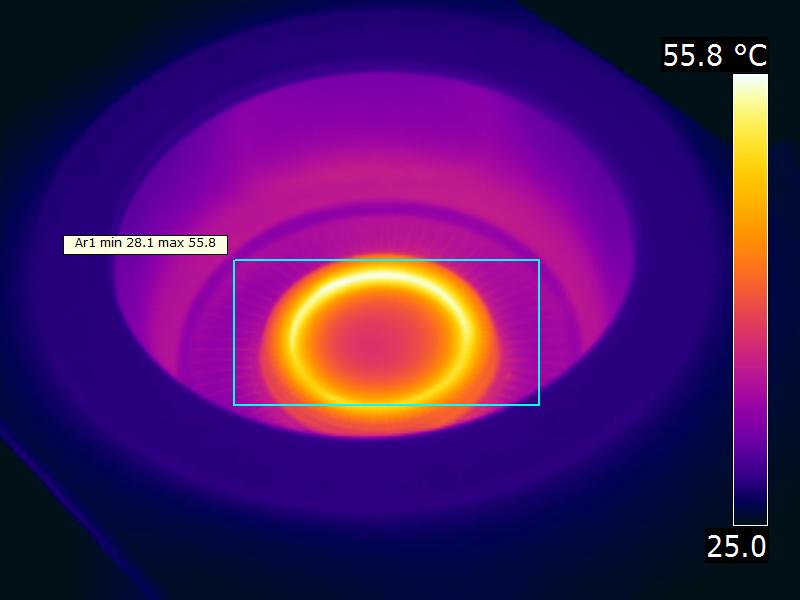

Temperatuurplaatje(s).
| status lamp | > 2 uur aangestaan |
| omgevingstemperatuur | 23.9 graden C |
| gereflecteerde schijnbare temperatuur | 23.9 graden C |
| camera | Flir T335 |
| emissiviteit | 0.95 |
| meetafstand | 0.5 m |
| IFOVgeometric | 0.136 mm per 0.1 m afstand |
| NETD (thermische gevoeligheid) | 50 mK |
Kleurtemperatuur en licht- oftewel vermogensspectrum
Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.
De gemeten kleurtemperatuur van deze lamp is 3021 K wat warmwit is.
De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.
De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.
De kleurtemperatuur is gegeven voor kantelhoeken tot 90 graden. Daarbuiten is niet meer gemeten.
Voor het C0-C180 vlak: kijkende naar de stralingshoek van 54 graden dan komt dit overeen met 27.2 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt. De maximale variatie in kleurtemperatuur in de eerste 90 graden van dit gebied (kantelhoek) is ongeveer 1 %.
Voor het C90-C270 vlak: kijkende naar de stralingshoek van 54 graden dan komt dit overeen met 27.2 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt. De maximale variatie in kleurtemperatuur in de eerste 90 graden van dit gebied (kantelhoek) is ongeveer 1 %.
PAR waarde en -spectrum
Om meer te zeggen over hoe goed het licht van deze lamp is voor plantengroei, wordt gebruik gemaakt van PAR waardes.
Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum
| parameter | waarde | eenheid |
|---|---|---|
| PAR getal | 22.4 | uMol/s/m^2 |
| PAR fotonstroom | 18.9 | uMol/s |
| PAR foton rendement | 0.9 | uMol/s/W |
Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 64 % (geldig voor het golflengtegebied van 400-700 nm.
S/P ratio
Het vermogensspectrum, de gevoeligheidscurven en de resulterende nacht – en dagspectra (laatste op 1 m afstand).
De S/P ratio van deze lamp is 1.4.
Kleursoort diagram
Het kleursoort diagram en de plaats van het licht van de lamp.
Het lichtpunt ligt binnen het gebied aangeduid met klasse A. Dit gebied geldt voor signaallampen.
De kleurcoördinaten zijn x=0.4022 en y=0.4348.
Kleurweergave-index of CRI
Hierbij het plaatje van de kleurweergave index.
De gegevens mbt de kleurweergave index van het licht van deze lamp.
Deze waarde van 82 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).
Deze waarde van 82 is groter dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik.
De “chromaticity difference” is -0.0004, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er wordt in sectie 5.3 van CIE 13.3-1995 een waarde genoemd van 5.4E-3 zonder verdere uitleg.
Een andere referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.
Color Quality Scale v9.0.3
CQS (v9.0.3) is een verbeterde indicator (ipv CRI) over hoe goed kleuren worden weergegeven.
CQS waardes van het licht van deze lamp.
CQS waardes voor het licht van deze lamp vergeleken met de referentiebron met gelijke kleurtemperatuur.
Spanningsafhankelijkheid
De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.
Afhankelijkheid van lampparameters van de ingestelde lampspanning.
Er is geen (significante) afhankelijkheid van de verlichtingssterkte wanneer de voedingsspanning tussen de 200 – 250 V AC varieert.
Er is geen (significante) afhankelijkheid van het opgenomen vermogen wanneer de voedingsspanning tussen de 200 – 250 V AC varieert.
Een abrupte variatie van + of – 5 V AC levert een verandering van de lichtintensiteitswaarden van maximaal 0.0 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.
Opwarm-effecten
Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.
Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd
Gedurende de opwarming varieert de verlichtingssterkte niet significant (< 5 %).
Gedurende de opwarming varieert het vermogen niet significant (< 5 %).
De variatie in efficiëntie (hier indicatief berekend door deling van verlichtingssterkte door vermogen) door het opwarmen is 0 %. Een erg hoog negatief getal duidt op een significante afname door bijvoorbeeld warm worden van de lichtbron (lagere levensduur).
Mate van knipperen
Er is gekeken naar de mate van snelle verlichtingssterktevariaties van het licht van de lamp.

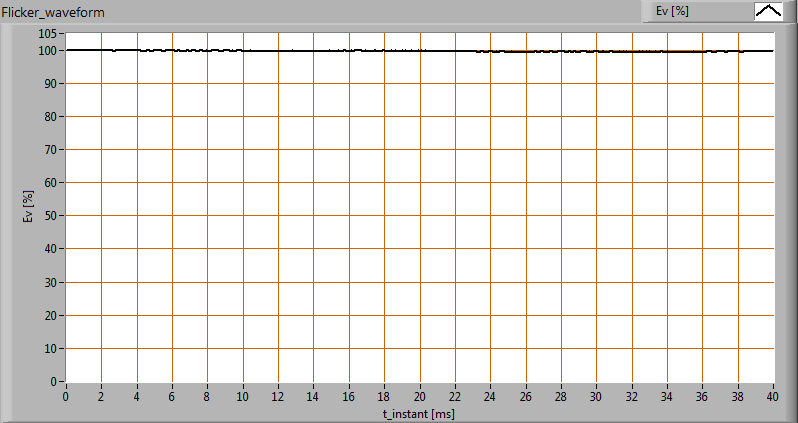

De mate van snelle verlichtingssterktevariaties van het licht van de lamp
| parameter | waarde | eenheid |
|---|---|---|
| Knipperfrequentie | 60.2 | Hz |
| Verlichtingssterkte modulatie | 0 | % |
Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev).
Biologisch effect
Het biologisch effect zegt iets over in hoeverre het licht van deze lamp in staat is het menselijk dag- nachtritme te beïnvoeden evenals de mate van melatonineopwekking te onderdrukken.
De volgens de voornorm DIN V 5031-100:2009-06 interessante biologische factoren:
| biologische effect factor | 0.373 |
| kbiol trans (25 jaar) | 1.000 |
| kbiol trans (50 jaar) | 0.771 |
| kbiol trans (75 jaar) | 0.516 |
| kpupil(25 jaar) | 1.000 |
| kpupil(50 jaar) | 0.740 |
| kpupil(75 jaar) | 0.519 |
Blauw Licht Schade
De mate van blauwlicht en de schade die het kan veroorzaken op het netvlies is bepaald. Hierbij de resultaten.
Het niveau van blauw licht van deze lamp tov de blootstellingslimiet en de verschillende classificatiegebieden.
| L_lum0 [mm] | 20 | Afmeting helderste gedeelte lamp in C0-C180 richting. |
| L_lum90 [mm] | 20 | Afmeting helderste gedeelte lamp in C90-C270 richting. |
| SSD_500lx [mm] | 2203 | Berekende afstand waarop 500 lux gemeten zou moeten worden. Dit is geldig wanneer deze zich bevindt in het verre veld van de lamp. Noot: Als deze waarde 200 mm is dan is op grond van de norm IEC 62471:2006 gerekend op 200 mm afstand. |
| Begin verre veld [mm] | 141 | Minimale afstand waarbij de lamp gezien kan worden als puntbron. In dit gebied geldt dat Ev evenredig is met (1/afstand)2. |
| 300-350 nm waardes ingevuld met 0 | ja | In het geval dat OliNo heeft gemeten met een SpecBos 1211 spectrometer zonder UV optie dan is er geen meetdata van 300-349 nm. Bij lampen die nabij 350 nm geen energieinhoud meer hebben, kan dan het gebied van 300-349 nm eventueel ingevuld worden met 0. |
| alphaC0-C180 [rad] | 0.009 | (Schijnbare) voorwerpshoek in C0-C180 richting. |
| alphaC90-C270 [rad] | 0.009 | (Schijnbare) voorwerpshoek in C90-C270 richting. |
| alphaAVG [rad] | 0.009 | Gemiddelde (schijnbare) voorwerpshoek. Indien >= 0.011 rad dan wordt met radiantie Lb de blootstellingslimiet berekend. Anders met irradiantie Eb. |
| Blootstellingswaarde [W/m^2] | 1.57E-1 | Blauwlichtschade waarde voor deze lamp, gemeten recht onder de lamp. Er is gerekend met Eb. |
| Blauwlichtschade risico groep | 1 | 0=geen, 1=laag, 2 = gemiddeld, 3=hoog risico. |
Extra
Extra foto’s.
