Osram – LED ST GU4 3.7W WW Refl

Geplaatst door Marcel van der Steen in Lampmetingen Geen reacties»

Osram presenteert hierbij een ledlamp. De metingen van OliNo laten zien dat de lamp een warmwit licht afgeeft met een kleurtemperatuur van 2735 K. De lamp verbruikt 3.5 W aan vermogen en geeft hiermee een lichtstroom van 314 lm. De efficiency komt hiermee op 90 lm/W. De lamp valt in de energie label categorie A++.

In dit artikel staan allerlei interessante lampparameters.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 2735 K warmwit
Lichtsterkte Iv 984.8 Cd Gemeten recht onder de lamp.
Verlichtingssterkte modulatie index 0 % Gemeten met een sensor gericht op de lamp (kijkhoek niet gedefinieerd). Dit getal geeft de mate van knipperen aan.
Stralingshoek 31 deg 31 graden is de stralingshoek voor alle C-vlakken daar deze lamp symmetrisch is over de 1ste as.
Vermogen P 3.5 W Het netto opgenomen vermogen.
Power Factor 1.00 Er is met een DC voeding getest. Dit houdt in dat er geen blindvermogen is en dus is de powerfactor altijd 1 maar verder niet relevant.
THD NaN % Total Harmonic Distortion, is niet aanwezig daar een DC spanning is gebruikt en dientengevolge een DC stroom gelopen heeft.
Lichtstroom 314 lm Met een fotogoniometer gemeten, berekening zoals aangegeven in LM79-08.
Efficiëntie 90 lm/W Let hierbij op, er is een DC voeding gebruikt. Deze efficientie is voor de led alleen en is zonder een eventuele voeding die de 230 V naar DC stroom moet omzetten. Men moet rekening houden met extra verlies voor een omzetting van 230 V AC naar een gelijkspanning en gelijkstroom, tenzij de lamp wordt aangesloten op een DC gelijkspanning van bijvoorbeeld een accu.
EU2013-label classificatie A++ De energieklasse, van A++ (meest efficiënt) tot en met E (minst efficiënt). Dit label is de update van het voorgaande label, verplicht vanaf sept 2013.
CRI_Ra 82 Color Rendering Index oftewel de kleurweergave index.
Qa_CQS 82.7 CQS (v9.0.3) is een verbeterde indicator (ipv CRI) over hoe goed kleuren worden weergegeven.
Qg_CQS 0.95 Gamut Area Ratio.
Coordinaten kleursoort diagram x=0.4089 en y=0.4564
Fitting MR11 Deze lamp is op een 12V DC spanning getest.
PAR waarde 9.3 uMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m^2 oppervlak.
PAR fotonrendement 0.8 uMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp.
Fotonstroom 4.9 uMol/s Het aantal fotonen wat zit in het licht van deze lamp (zonder weging).
S/P ratio 1.2 Dit is de factor die aangeeft hoeveel keer efficiënter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H afmetingen 35 mm x 39 mm Buitenafmetingen van de lamp.
D afmetingen lichtruimte 23 mm Afmetingen van het gebied waar het licht vandaan komt. Het is het oppervlak van de lens. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van verlichtingsterktemetingen was 24.3 – 24.7 deg C.De lamp wordt maximaal ongeveer 44.5 graden warmer dan omgevingstemperatuur.Opwarmeffect: Gedurende de opwarming varieert de verlichtingssterkte gedurende 25 minuten en neemt dan 8 % af.
Gedurende de opwarming varieert het vermogen niet significant (< 5 %).
De variatie in efficiëntie (hier indicatief berekend door deling van verlichtingssterkte door vermogen) door het opwarmen is -6 %. Een erg hoog negatief getal duidt op een significante afname door bijvoorbeeld warm worden van de lichtbron (lagere levensduur).Afhankelijkheid spanning: Er is geen (significante) afhankelijkheid van de verlichtingssterkte wanneer de voedingsspanning tussen de 10 – 14 V DC varieert.
Er is geen (significante) afhankelijkheid van het opgenomen vermogen wanneer de voedingsspanning tussen de 10 – 14 V DC varieert.

Aan het eind van het artikel een extra foto.

Eff-variatie -6 % Dit is de variatie in efficiëntie (hier indicatief berekend door deling van verlichtingssterkte door vermogen) door het opwarmen. Een erg hoog negatief getal duidt op een significante afname door bijvoorbeeld warm worden van de lichtbron (lagere levensduur).
Dimbaar nee Volgens opgave fabrikant.
Biologische Effect Factor 0.312 Volgens voornorm DIN V 5031-100:2009-06.
Blauwlichtschade risico groep 1 0=geen, 1=laag, 2 = gemiddeld, 3=hoog risico.
vormfactor spot
artikelnummer AA57342
EAN-code 4052899910416
Merk Osram

Overzichtstabel

Let op: de gegevens zijn (deels) afkomstig van berekeningen.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 23 mm (maximale maat, eventueel diagonaal) = 115 mm. De resultaten van E (lux) binnen deze afstand (in rood aangegeven) zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

EU 2013 Energielabel classificatie

Sinds sept 2013 zijn deze energielabels van kracht.

Van belang voor de energieclassificatie zijn gecorrigeerd vermogen en nuttige lichtstroom.
Het opgenomen vermogen van 3.5 W moet worden omgerekend naar een gecorrigeerd vermogen. Dit is afhankelijk van het type lamp en of wel of niet inclusief voorschakelapparaat is gemeten. De keuze voor deze lamp is dat deze valt in de classificatie: Lampen met een extern voorschakelapparaat voor ledlampen. Daarmee wordt het gecorrigeerde vermogen voor deze lamp 3.9 W.
De lichtstroom die gemeten is bedraagt 314 lm. De voor nuttige lichtstroom relevante classificatie van deze lamp is: Andere gerichte lampen. Hiermee wordt de nuttige lichtstroom 302 lm. Nu kan hiervoor een referentievermogen uitgerekend worden.

De energie efficientie index is P_corr / P_ref = 0.13.

EU energielabel voor deze lamp

Zip bestand met daarin 6 EU energie-efficiëntielabels voor deze lamp

De prestatie van de lamp in het energie-performance vlak.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak.

Osram-MR11_light_diagram

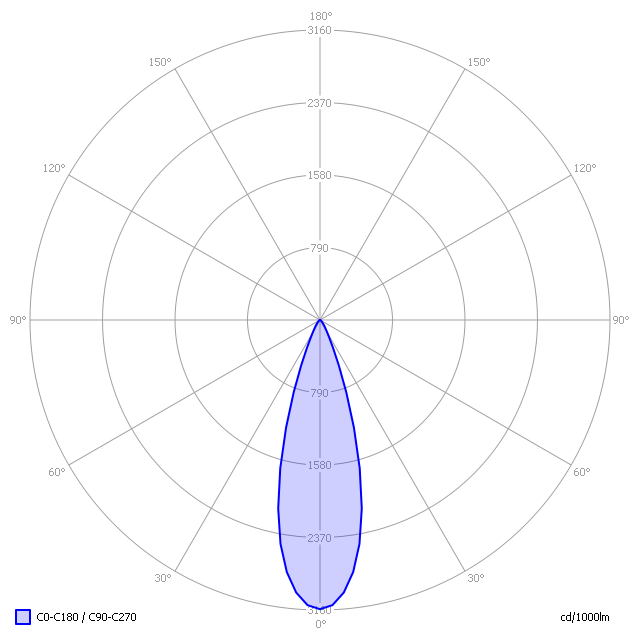

Het lichtdiagram en de indicatie van de C-vlakken.

Het lichtdiagram geeft een bundel aan in het C0-C180 vlak en in het 90 graden loodrecht daarop staande C90-C270 vlak. Deze zijn gelijk vanwege de symmetrie over de 1e as (de verticale as).

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

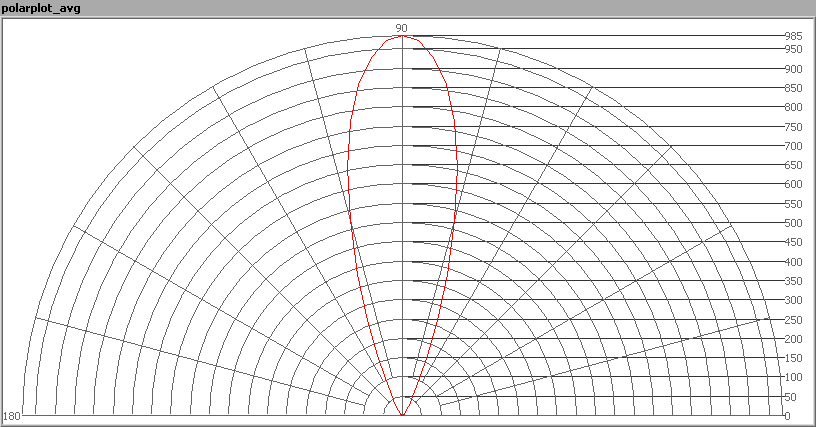

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

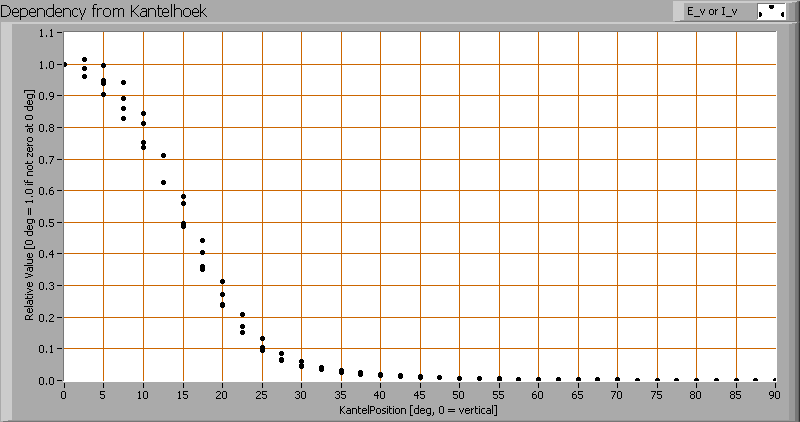

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaarden verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaarden per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 31 graden voor het C0-C180 vlak en 31 graden voor het C90-C270 vlak.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaarden, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 314 lm.

Efficientie

Een lichtstroom van 314 lm, en een opgenomen vermogen van 3.5 Watt, levert een efficiëntie van 90 lm/Watt.

Elektrische eigenschappen

De powerfactor is 1.00. Er is met een DC voeding getest. Dit houdt in dat er geen blindvermogen is en dus is de powerfactor altijd 1 maar verder niet relevant.

Voedingsspanning 11.95 V
Voedingsstroom 0.294 A
Vermogen P 3.5 W
Schijnbaar vermogen S 3.5 VA
PF 1.00

Temperatuurmetingen lamp

Temperatuurplaatje(s).

status lamp > 2 uur aangestaan
omgevingstemperatuur 25.2 graden C
gereflecteerde schijnbare temperatuur 25.2 graden C
camera Flir T335
emissiviteit 0.95
meetafstand 0.5 m
IFOVgeometric 0.136 mm per 0.1 m afstand
NETD (thermische gevoeligheid) 50 mK

Kleurtemperatuur en licht- oftewel vermogensspectrum

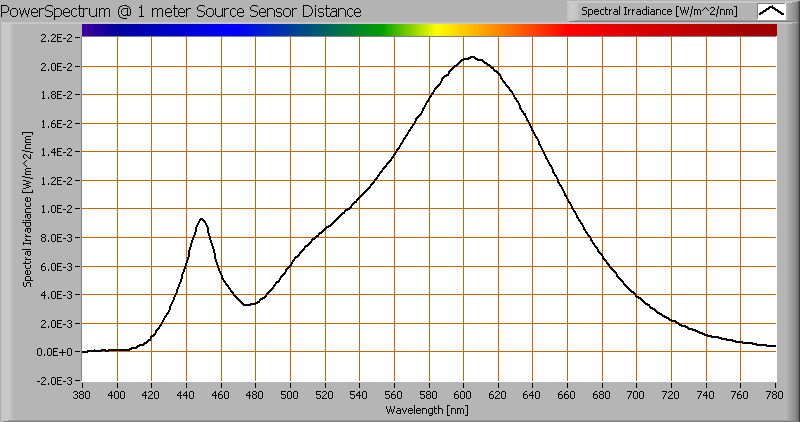

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is 2735 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 30 graden. Daarbuiten is de verlichtingssterkte zo laag (< 0.10 lux) dat deze niet meer is meegenomen voor de kleurbepaling van het licht.

Voor het C0-C180 vlak: kijkende naar de stralingshoek van 31 graden dan komt dit overeen met 15.6 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt. De maximale variatie in kleurtemperatuur in dit gebied (kantelhoek) is ongeveer 8 %.

Voor het C90-C270 vlak: kijkende naar de stralingshoek van 31 graden dan komt dit overeen met 15.6 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt. De maximale variatie in kleurtemperatuur in dit gebied (kantelhoek) is ongeveer 8 %.

PAR waarde en -spectrum

Om meer te zeggen over hoe goed het licht van deze lamp is voor plantengroei, wordt gebruik gemaakt van PAR waardes.

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR getal 9.3 uMol/s/m^2
PAR fotonstroom 3.0 uMol/s
PAR foton rendement 0.8 uMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 64 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Het vermogensspectrum, de gevoeligheidscurven en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.2.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt binnen het gebied aangeduid met klasse B. Dit gebied geldt voor signaallampen.

De kleurcoördinaten zijn x=0.4089 en y=0.4564.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 82 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).

Deze waarde van 82 is groter dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik.

De “chromaticity difference” is -0.0004, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er wordt in sectie 5.3 van CIE 13.3-1995 een waarde genoemd van 5.4E-3 zonder verdere uitleg.
Een andere referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.

Color Quality Scale v9.0.3

CQS (v9.0.3) is een verbeterde indicator (ipv CRI) over hoe goed kleuren worden weergegeven.

CQS waardes van het licht van deze lamp.

CQS waardes voor het licht van deze lamp vergeleken met de referentiebron met gelijke kleurtemperatuur.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

Er is geen (significante) afhankelijkheid van de verlichtingssterkte wanneer de voedingsspanning tussen de 10 – 14 V DC varieert.
Er is geen (significante) afhankelijkheid van het opgenomen vermogen wanneer de voedingsspanning tussen de 10 – 14 V DC varieert.

Een abrupte variatie van + of – 0.25 V DC levert een verandering van de lichtintensiteitswaarden van maximaal 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Gedurende de opwarming varieert de verlichtingssterkte gedurende 25 minuten en neemt dan 8 % af.
Gedurende de opwarming varieert het vermogen niet significant (< 5 %).
De variatie in efficiëntie (hier indicatief berekend door deling van verlichtingssterkte door vermogen) door het opwarmen is -6 %. Een erg hoog negatief getal duidt op een significante afname door bijvoorbeeld warm worden van de lichtbron (lagere levensduur).

Mate van knipperen

Er is gekeken naar de mate van snelle verlichtingssterktevariaties van het licht van de lamp.

De mate van snelle verlichtingssterktevariaties van het licht van de lamp

parameter waarde eenheid
Knipperfrequentie 3604.3 Hz
Verlichtingssterkte modulatie 0 %
Knipperindex 0.000 [-]

Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev).

Biologisch effect

Het biologisch effect zegt iets over in hoeverre het licht van deze lamp in staat is het menselijk dag- nachtritme te beïnvoeden evenals de mate van melatonineopwekking te onderdrukken.
De volgens de voornorm DIN V 5031-100:2009-06 interessante biologische factoren:

biologische effect factor 0.312
kbiol trans (25 jaar) 1.000
kbiol trans (50 jaar) 0.767
kbiol trans (75 jaar) 0.514
kpupil(25 jaar) 1.000
kpupil(50 jaar) 0.740
kpupil(75 jaar) 0.519

Blauw Licht Schade

De mate van blauwlicht en de schade die het kan veroorzaken op het netvlies is bepaald. Hierbij de resultaten.

Het niveau van blauw licht van deze lamp tov de blootstellingslimiet en de verschillende classificatiegebieden.

L_lum0 [mm] 16 Afmeting helderste gedeelte lamp in C0-C180 richting.
L_lum90 [mm] 16 Afmeting helderste gedeelte lamp in C90-C270 richting.
SSD_500lx [mm] 1403 Berekende afstand waarop 500 lux gemeten zou moeten worden. Dit is geldig wanneer deze zich bevindt in het verre veld van de lamp. Noot: Als deze waarde 200 mm is dan is op grond van de norm IEC 62471:2006 gerekend op 200 mm afstand.
Begin verre veld [mm] 113 Minimale afstand waarbij de lamp gezien kan worden als puntbron. In dit gebied geldt dat Ev evenredig is met (1/afstand)2.
300-350 nm waardes ingevuld met 0 ja In het geval dat OliNo heeft gemeten met een SpecBos 1211 spectrometer zonder UV optie dan is er geen meetdata van 300-349 nm. Bij lampen die nabij 350 nm geen energieinhoud meer hebben, kan dan het gebied van 300-349 nm eventueel ingevuld worden met 0.
alphaC0-C180 [rad] 0.011 (Schijnbare) voorwerpshoek in C0-C180 richting.
alphaC90-C270 [rad] 0.011 (Schijnbare) voorwerpshoek in C90-C270 richting.
alphaAVG [rad] 0.011 Gemiddelde (schijnbare) voorwerpshoek. Indien >= 0.011 rad dan wordt met radiantie Lb de blootstellingslimiet berekend. Anders met irradiantie Eb.
Blootstellingswaarde [W/m^2/sr] 1.51E+3 Blauwlichtschade waarde voor deze lamp, gemeten recht onder de lamp. Er is gerekend met Lb.
Blauwlichtschade risico groep 1 0=geen, 1=laag, 2 = gemiddeld, 3=hoog risico.

Extra

Extra foto’s.
