Go Green Super Small 9W E27 (spiraal)

Geplaatst door Marcel van der Steen in Lampmetingen, Spaarlampen Geen reacties»

Een kleine zuinige spaarlamp van Technea Duurzaam (productcode: slNHSAR09). De lamp is een spaarlamp met een in spiraal gevormde buis. Dit houdt de buis en daarmee de lamp klein.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 2850 K Warmwit.
Lichtsterkte Iv 63 Cd Alhoewel deze waarde niet zo hoog is, is toch redelijk fel wanneer deze aanstaat. Niet om direct in te kijken.
Stralingshoek 270 deg Rondomstraler.
Vermogen P 8.2 W .
Power Factor 0.60 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.3 kVAhr aan reactie vermogen is geweest.
Lichtstroom 566 lm Veel licht uit deze kleine lamp.
Efficiëntie 69 lm/W Een hele mooie efficiëntie.
CRI_Ra 82 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.449 en y=0.412
Fitting E27
Diameter 46 mm Gemeten op het breedste punt van de lamp, de buis in spiraalvorm gerold.
Lengte 73 mm .
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.1-23.5 deg C.

Opwarmeffect: niet prominent aanwezig.Stabiel na 15 minuten.

Spanningsafhankelijkheid: behoorlijk aanwezig. Het zal echter niet zichtbaar zijn.

Voor alle ruwe meetdata volg deze link (gogreen_supersmall_9w_e27.zip).

E_v op 1 meter afstand oftewel I_v

Hierbij een mooie plot van de lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat zien dat dit een romdomstraler is. Bij deze spaarlamp is naar voren en naar de zijkanten gericht een gelijke helderheid te zien. Dit komt vanwege de vorm van de lichtbuis; er is naar de zijkanten ongeveer gelijke oppervlakte aan licht. Naar achteren (in het gebied 180 graden via 270 graden naar 360 graden; de onderkant van het figuur) neemt de helderheid af omdat de lampbasis steeds meer licht afdekt.

De spiraalvormige buis heeft als gevolg dat er niet in alle richtingen rondom de lamp evenveel licht wordt uitgestraald. ZIe hiervoor de stralingsdiagrammen van de anfzonderlijke vlakken.

Vlak 0-180       Vlak 90-270

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

De lichtsterkte loopt geleidelijk aan af. Hier en daar wat verschillen in lichtsterkte kijkende onder dezelfde hoek en gaande rondom de lamp. De verschillen zijn niet zo groot.

Bij 135 graden is er de helft van de lichtsterkte bij 0 graden. Dit leidt tot een stralingshoek van 270 graden. Dat mag een rondomstraler genoemd worden.

Er is geen meting gedaan op 90 graden, vandaar een leeg punt op die plek. Maar er kan makkelijk geïnterpoleerd worden.

De plot helemaal bovenaan (stralingsdiagram) geeft de gemiddelde waardes, wat hier correct is daar de lamp niet veel verschil in lichtafgifte laat zien gaande romdom de lamp en kijkende vanaf dezelfde hoek t.o.v. de lamp.

Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te bepalen. Hiertoe bereken ik op een denkbeeldige bol rondom de lamp, hoeveel lichtstroom er doorheen komt.

De gegevens van deze berekening voor deze lamp zijn 556 lm.

Efficiëntie

Een lichtstroom van 566 lm, en een opgenomen vermogen van 8.2 Watt, levert een efficiëntie van 69 lm/Watt.

Met de powerfactor van 0.60 geldt dat voor iedere kWh aan netto vermogen, er 1.3 kVAhr aan reactief vermogen is geweest.

Netspanning 230 V
Lampstroom 59 mA
Vermogen P 8.2 W
Schijnbaar vermogen S 13.6 VA
PF 0.60

Kleurtemperatuur en licht- ofwel vermogensspectrum

Het kleurspectrum van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2850 K wat mooi warmwit is.

Verder ziet het spectrum er piekig uit, wat normaal is voor Compact Fluorescent Lampen. Het komt vanwege de toepassing van verschillende soorten fosfor in de buis. Het is toch knap dat uit de som van deze golflengtes aan licht een mooi warmwit licht komt.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de ledlamp.

Het lichtpunt ligt mooi op het pad van de zwarte straler.

De kleurcoördinaten zijn x=0.449 en y=0.412.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Er is afhankelijkheid van de lampspanning; vooral het opgenomen vermogen (wat al klein was) en op de tweede plaats de verlichtingssterkte. Het maakt niet veel uit met de normaal te verwachten variaties in de lichtnetspanning (+ en – 4 Volt).

Kleurweergave-index of CRI

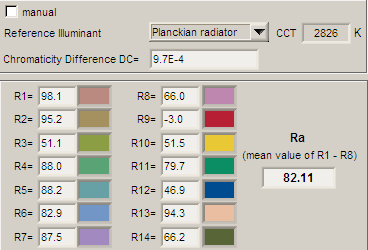

Hierbij een plaatje van de kleurweergave index (Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index).

Gegevens van de CRI berekening op het licht van deze lamp.

De waarde van meer dan 80 betekent dat het licht van deze lamp leidt tot kleurindrukken die overeenkomt met de kleurindrukken van bijvoorbeeld een gloeilamp (een zwarte straler). Dit wordt toch gezien als de norm.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Het effect van opwarmen op bepaalde lampparameters.

Er is wel effect bij het opwarmen van de lamp. Een raar effect trouwens. Eerst neemt de verlichtingssterkte E_v toe, waarschijnlijk omdat de buis opwarmt. En daarna neemt deze af. Misschien omdat de elektronica nog steeds aan het opwarmen is (langere tijdkonstante) waardoor er weer wat afname is van de verlichtingssterkte. Na 15 minuten is deze stabiel. Het verschil is niet groot.
