De kleine LED TL-buis van Technea Duurzaam. Deze LED TL heeft 82 smd leds.

Noot van de leverancier: Voordat de Energiebespaarshop in grotere aantallen ledlampen inkoopt wil zij eerst door OliNo.org laten testen. Afhankelijk van de test wordt besloten of dat de lamp in het assortiment wordt opgenomen.

OliNo wordt op de hoogte gebracht zodra besloten wordt deze lamp in het assortiment op te nemen.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	5700 K	Felwit.
Lichtsterkte Iv	130 Cd
Stralingshoek	115 deg	Een brede bundel, zoals vaak bij LED-TL-verlichting.
Vermogen P	7.1 W	.
Power Factor	0.46	Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.9 kVAhr aan reactie vermogen is geweest.
Lichtstroom	391 lm	.
Efficiëntie	55 lm/W
CRI_Ra	74	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0.328 en y=0.342
Fitting	TL
Diameter	26 mm
Lengte	600 mm	.
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van metingen was 23 deg C. Opwarmeffect: nauwelijks aanwezig. Spanningsafhankelijkheid: niet aanwezig boven de 210 V, daaronder wel. Voor alle ruwe meetdata volg deze link (ledtl_smd_82l545mm_vis17l114mm.zip). Zie hierbij een foto van de zijkant van de lamp.

E_v op 1 meter afstand oftewel I_v

Hierbij de plot van de lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat een brede bundel zien.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

De lichtsterkte loopt langzaam af, om ongeveer de halve waarde te bereiken bij 55 – 60 graden. De stralinghoek komt op 115 graden.

De plot bovenaan geeft de gemiddelde waardes, wat hier correct is daar de lamp niet veel verschil in lichtafgifte laat zien gaande romdom de lamp en kijkende vanaf dezelfde hoek t.o.v. de lamp.

Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te bepalen door een specifieke berekening.

De gegevens van deze berekening voor deze lamp zijn 391 lm.

Efficiëntie

Een lichtstroom van 391 lm, en een opgenomen vermogen van 7.1 Watt, levert een efficiëntie van 55 lm/Watt.

Met de powerfactor van 0.46 geldt dat voor iedere kWh aan netto vermogen, er 1.9 kVAhr aan reactief vermogen is geweest.

Netspanning	230 V
Lampstroom	67 mA
Vermogen P	7.1 W
Schijnbaar vermogen S	15.4 VA
PF	0.46

Kleurtemperatuur en licht- ofwel vermogensspectrum

Het kleurspectrum van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 5700 K. Dit is daglichtwit.

Kleursoort diagram

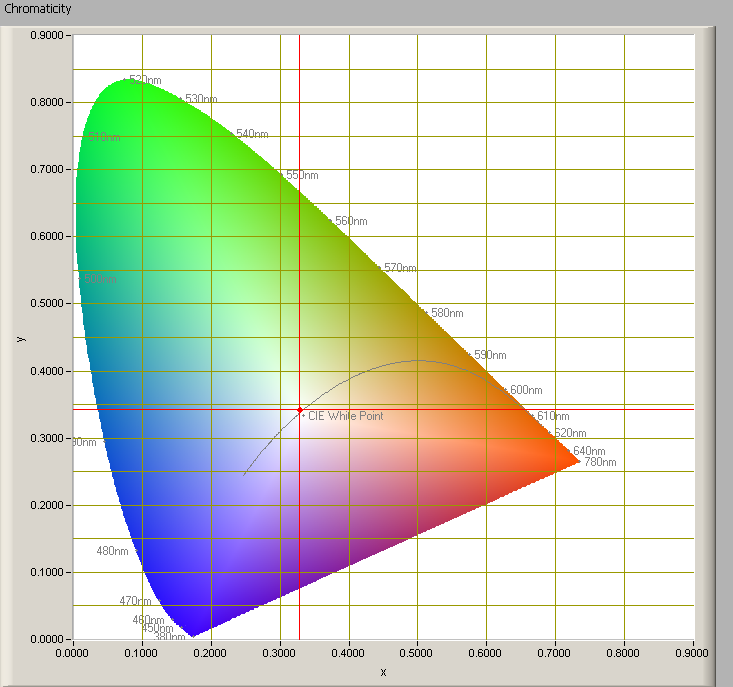

Het kleursoort diagram en de plaats van het licht van de ledlamp.

Het lichtpunt ligt heel dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.328 en y=0.342.

Kleurweergave-index of CRI

Hierbij de gegevens van de kleurweergave index (Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index).

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 74 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 74 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave. Het verschil tussen 74 en 80 is niet groot.

De “chromaticity difference” is 0.0006, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Er is afhankelijkheid van de lampspanning, bij voedingsspanningen lager dan 210 V. Het lijkt erop dat de voadingsunit in de buis niet goed tegen lage spanningen kan. De afhankelijkheid van de voedingsunit is in dit gebied veel sterker dan in het gebied van 210-250 V.

Voor veranderingen in de lichtnetspanning van + en – 5 V rondom de 230 V zijn de variaties in E_v << 20 % en daarmee niet zichtbaar.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Het effect van opwarmen op bepaalde lampparameters.

Er is wel weinig tot geen effect bij het opwarmen van de lamp, gezien de percentages aan de y-as.

Lamp met koellichaam

Onderstaand plaatje laat de lamp zien van de zijkant, waardoor het koellichaam zichtbaar wordt.
