Lioris Aduro 22 Straatlamp

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

Lioris komt met een straatlamp uitgevoerd met LEDs. In dit artikel staat de versie met 22 leds, die zo robuust is uitgevoerd dat de lamp en daarmee de LEDs nauwelijks warm worden. Dit moet de levensduur en de lichtopbrengst ten goede komen. Tevens zijn allerlei lampgegevens van deze lamp opgeslagen als Eulumdat formaat. E.e.a. is gemeten zonder de transparante kap van de lamp.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 5612 K Felwit
Lichtsterkte Iv 282 Cd
Stralingshoek 145 deg Sterk afhankelijk van het draaihoek-vlak waaronder de lamp bekeken wordt (per design).
Vermogen P 24.9 W
Power Factor 0.99 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.17 kVAhr aan reactief vermogen is geweest.
Lichtstroom 1365 lm
Efficiëntie 55 lm/W
CRI_Ra 70 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3302 en y=0.3455
Fitting 230V
L x B x H buitenafmetingen 760 x 240 x 150 mm Buitenafmetingen van de straatlamp
L x B afmetingen lichtruimte 350 x 195 mm Afmetingen van het gebied waarvan het licht komt, voor deze straatlamp geldt dat de leds in een reflectorbak zitten, en hierbij zijn de afmetingen van deze bak gegeven.
vormfactor straatlantaarn
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 21.5-24.5 deg C.

Opwarmeffect: geen noemenswaardig opwarmeffect.

Spanningsafhankelijkheid: vermogen en verlichtingssterkte hangen op een lineaire wijze af van de voedingsspanning.

Voor de eulumdat file volg deze link.

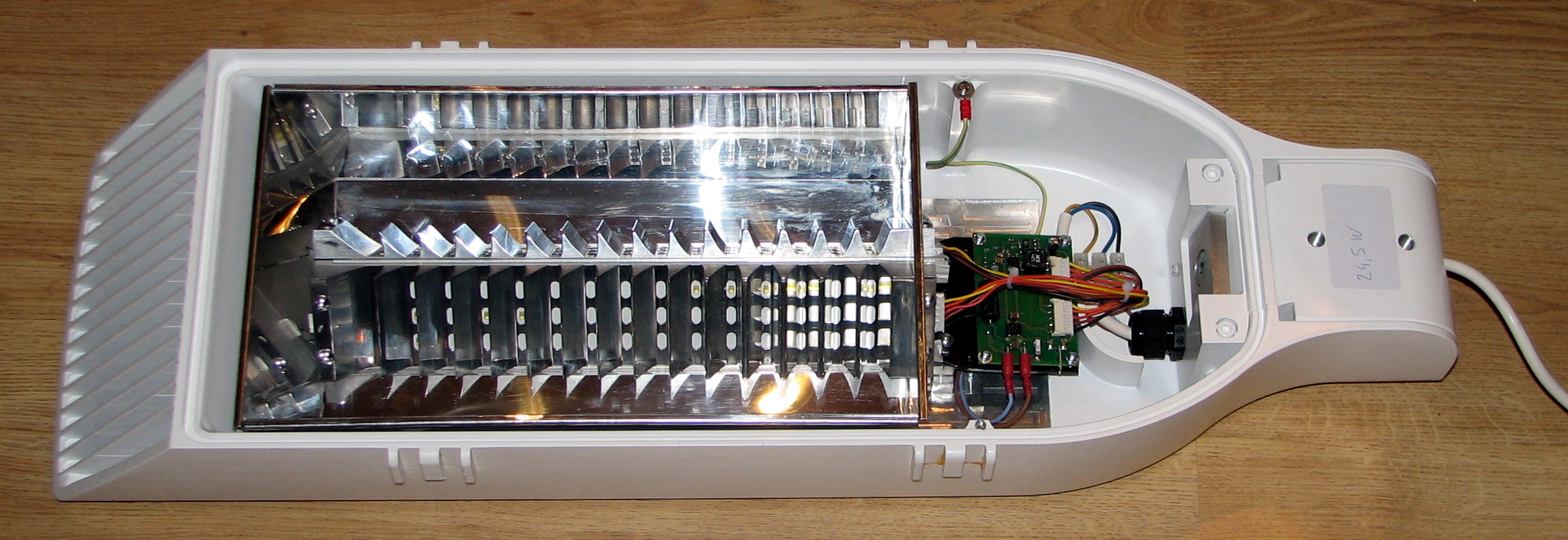

Hierbij een aantal foto’s van de lamp.

Eulumdat lichtdiagram

Bij deze lamp gaat een Eulumdat file. Dit is een bestand dat aangeeft hoe de lichtverdeling rondom de lamp is. Tevens zitten er nog veel meer parameters in. Met het programma Qlumedit is deze file te openen en de inhoud zichtbaar te maken.

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

lioris_22_no_cover_light_dia_180deg

Het lichtdiagram en de indicatie van de planes.

In het C0-C180 vlak is veel licht, dat is overeenkomstig daar waar de weg light.

In het C90-C270 vlak is vooral light naar voren (op het schema bovenaan naar rechts en op de foto naar links) en minder licht naar achteren (op het schema bovenaan naar links en op de foto naar rechts). Dat wil zeggen dat de straat verlicht wordt (van de lantaarnpaal afgaand), en achter de lantaarnpaal niet, dus ook geen verlies van licht.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de kantelhoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

Het stralingsdiagram van de lamp.

Deze plot met de gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.


Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantehoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij sommige kantelhoeken kan het zijn dat er een groot verschil is in lichtsterkte afhankelijk van de draaihoek. Dat is sterk het geval bij deze lamp en hierop is de lamp ook gedesigned; om licht te krijgen daar waar het strikt noodzakelijk is.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is door de computer berekend en is 145 graden. Voor deze straatlamp is de stralingshoek sterk afhankelijk van het draaihoek-veld waaronder gekeken wordt (vergelijk C0-C180 met C90-C270). Deze gemiddelde stralingshoek alleen zegt dan ook niet genoeg.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 1356 lm.

Efficiëntie

Een lichtstroom van 1356 lm, en een opgenomen vermogen van 24.9 Watt, levert een efficiëntie van 55 lm/Watt.

Met de powerfactor van 0.99 geldt dat voor iedere kWh aan netto vermogen, er 0.17 kVAhr aan reactief vermogen is geweest.

Lampspanning 230.0 V
Lampstroom 110 mA
Vermogen P 24.9 W
Schijnbaar vermogen S 25.2 VA
PF 0.99

Kleurtemperatuur en licht- ofwel vermogensspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 5600 K wat felwit is. De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De afhankelijkheid is anders bij verschillende draaihoeken. Er is een toename van de kleurtemperatuur, van ongeveer 10 %.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt heel dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3302 en y=0.3455.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 70 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 70 is kleiner dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0001, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen noch de verlichtingssterkte hangen af van de aangeboden lampspanning; de variatie is lineair.

Bij netspanningsvariaties van + en – 5 V volgt een variatie van + en – 4 % van de verlichtingssterkte.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Hte opwarmen heeft geen noemenswaardig effect op de lampparameters. Conclusie is dan dat er ook niet veel opwarming is.

Detailfoto’s


Foto van het lichtgebied.

Een close up van het lichtgebied


De kleine voedingskaart.


De straatlamp gemonteerd op de BigMama

Er is een contragewicht aangebracht (te zien aan de bovenkant) zodanig dat de lamp in massa-evenwicht was.

Verder is de omgeving van BigMama geheel in zwart doek uitgevoerd, om de reflecties niet terug te laten komen op de lamp en middels reflectie via de lamp weer naar de meetsensor te laten gaan. Tevens is de lamp gedeeltelijk afgeplakt met zwarte tape.
