Go Green Spaarlamp mini globe 11W E27 bol

Geplaatst door Marcel van der Steen in Lampmetingen, Spaarlampen Geen reacties»

De spaarlamp van 11 W in bolvorm (productcode sIG70A11), van Technea Duurzaam.
Zie voor een vergelijk met andere lampen dit overzicht.

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 2720 K Warmwit.
Lichtsterkte Iv 41 Cd
Stralingshoek 324 deg Rondomstraler
Vermogen P 10.6 W
Power Factor 0.61 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.3 kVAhr aan reactief vermogen is geweest.
Lichtstroom 510 lm
Efficiëntie 48 lm/W
CRI_Ra 82 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4594 en y=0.4120
Fitting E27
D x H buitenafmetingen 70 x 122 mm Buitenafmetingen van de lamp.
D x H afmetingen lichtruimte 70 x 65 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter van het glas. Tevens de hoogte van de lamp wat het licht uitstraalt. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 24-28 deg C.

Opwarmeffect: na 5-10 minuten op volle sterkte. Het blijkt dat deze lamp erg gevoelig is voor temperatuurschommelingen.

Spanningsafhankelijkheid: het opgenomen vermogen en de verlichtingssterkte zijn afhankelijk van de voedingsspanning van de lamp.

Meetrapport (PDF) olino-pdf

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 vlak geven hetzelfde diagram, omdat de lamp een symmetrie over de z-as heeft.

Het profiel kent wat variatie in lichtsterkte rondom de lamp.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

Daar deze lamp een symmetrie heeft over de z-as, is dit gemiddelde resultaat dus gelijk aan het resultaat van het Eulumdat lichtdiagram.

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.


go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij sommige kantelhoeken kan het zijn dat er een groot verschil is in lichtsterkte afhankelijk van de draaihoek. Dat is niet het geval bij deze lamp. Dit is begrijpelijk daar het matte glas zorgt voor het gelijkmaken van de helderheid.

Wel is er duidelijk een variatie in lichtsterkte bij verschillende kantelhoeken. Voor het stuk van 90 – 180 graden is dit duidelijk; de lampvoet gaat het licht in de weg staan. Echter voor het stuk 0 – 90 graden is ook een variatie in lichtsterkte, waarschijnlijk afkomstig van het gebruik van een lichtspiraal die in de bol zelf zit en niet in alle richtingen evenveel licht aftgeeft omdat deze lichspiraal niet in alle richtingen evenveel lichtoppervlak heeft.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 324 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 510 lm.

Efficiëntie

Een lichtstroom van 510 lm, en een opgenomen vermogen van 10.6 Watt, levert een efficiëntie van 48 lm/Watt.

Met de powerfactor van 0.61 geldt dat voor iedere kWh aan netto vermogen, er 1.3 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 76 mA
Vermogen P 10.6 W
Schijnbaar vermogen S 17.5 VA
PF 0.61

Kleurtemperatuur en licht- ofwel vermogensspectrum

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_powerspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2700 K wat warmwit is. De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_cct_function_of_incl
De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur neemt af bij het toenemen van de kantelhoek. Bij 90 graden is de kleurtemperatuur 2 % afgenomen t.o.v. de waarde bij 0 graden.

Kleursoort diagram

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt bovenop het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4594 en y=0.4120.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 82 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 82 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0006, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_voltagedependency

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen en de verlichtingssterkte hangen af van de aangeboden lampspanning. De verlichtingssterkte niet op een lineaire manier; bij lage voedingsspanningen neemt deze waarde weer toe.

Bij een mogelijke variatie in spanning bij 230 V, van + en – 5 V, dan is de variatie in de verlichtingssterkte van deze lamp + en – 5 %. Dit zal niet opgemerkt worden.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

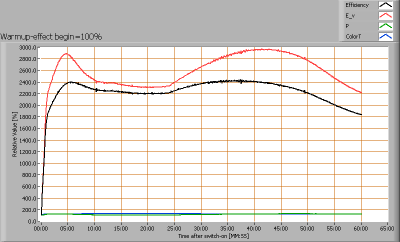

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_startupeffect

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Bij het opwarmen geeft de spaarlamp significant meer licht. Dit opwarmen duurt ongeveer 5 –  10 minuten.

De variaties in de lichtopbrengst daarna, zijn afkomstig van de omgevingstemperatuur, die varieerde tussen de 24 en 28 graden.

Aan de tweede plot (met 100 % referentie aan het eind gelegd) is te zien wat de variatie is van het vermogen en de kleurtemperatuur. Deze variaties zijn weg na 40 minuten.

Gevoeligheid voor temperatuur

Aan de grafieken van het opstarten te zien, is er nogal een variatie in afgegeven lichtsterkte. Dit is dan waarschijnlijk afkomstig van de omgevingstemperatuur, daar de lampvoedingsspanning wordt constant gehouden op 230 V. De temperatuur in de omgeving van de lamp is hierbij uitgezet tegen de afgegeven verlichtingssterkte.

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_t_amb_dep

De verlichtingssterkte bij startup, en da afhankelijkheid van T_amb.

Na ongeveer 10 minuten is de lamp wel opgewarmd, wat vaak het geval is bij spaarlampen. Dan is te herleiden dat bij afname van de omgevingstemperatuur er een toename is van de verlichtingssterkte, en andersom. Er is een vertraagd effect zichtbaar. Zie ook de schuin geplaatste pijlen in de grafiek. Het lijkt erop dat deze vertraging ongeveer 7 minuten bedraagt.

Een set van correlaties is bepaald tussen de omgevingstemperatuur Tamb[C] en de ruwe verlichtingssterkte Ev[Raw], waarbij Ev[Raw] steeds 1 minuut vertraagd is. Het blijkt dat de beste correlatie bestaat wanneer pas na 16 minuten begonnen wordt met de correlatie, en dat er een vertraging is tussen Tamb[C] en Ev[Raw] van 12 minuten. Onderstaande correlatie is gegeven voor t_duration van 00:16:00 tot en met 00:48:00.

go_green_spaarlamp_mini_globe_11w_e27_bol_sig70a11_corr_ev_tamb1

Correlatie tussen Tamb[C] en Ev[Raw].

Hier is dan uit op te maken wat de correctie is voor de luxwaardes bij een bepaalde omgevingstemperatuur, want ook is gegeven het verband Ev[Raw] = a * Tamb + b, met a = -1.05. Dus de Ev[Raw] waarde bij Tamb[27] is 10% lager dan dat deze zou zijn geweest bij Tamb[25]. Echter, wel rekening moet worden gehouden met de temperatuur van 12 minuten terug. Dus de temperatuur op t=x leidt tot een correctie van de Ev waarde op t=x+12 minuten.

Aangezien niet voor iedere meting de voorhistorie van 12 minuten bekend is, is niet overgegaan tot correctie van de meetgegevens. Wel is een tweede keer deze lamp gemeten en de uiteindelijk meetwaardes zijn gemiddeld.
