LEDITLIGHT – SMD LED Spot – warm-wit 4 Watt
Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen 2 Reacties»
Led It Light presenteert een led lamp in spotvorm, met een GU10 aansluiting.
In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.
Zie voor een vergelijk met andere lampen dit overzicht.
Samenvatting meetgegevens
| parameter | meting lamp | opmerking |
|---|---|---|
| Kleurtemperatuur | 3075 K | warmwit |
| Lichtsterkte Iv | 65 Cd | Gemeten recht onder de lamp. |
| Stralingshoek | 117 deg | |
| Vermogen P | 3.7 W | |
| Power Factor | 0.46 | Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 2.0 kVAhr aan reactief vermogen is geweest. |
| Lichtstroom | 193 lm | |
| Efficiëntie | 52 lm/W | |
| EU-label klassificatie | A | De energieklasse, van A (meest efficiënt) tot en met G (minst efficiënt). |
| CRI_Ra | 64 | Color Rendering Index oftewel de kleurweergave-index. |
| Coördinaten kleursoort diagram | x=0.4310 en y=0.4016 | |
| Fitting | GU10 | |
| PAR-waarde | 0.5 μMol/s/m2 | Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak. |
| PAR-fotonrendement | 0.42 μMol/s/We | Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp. |
| S/P ratio | 1.2 | Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid). |
| D x H buitenafmetingen | 50 x 48 mm | Buitenafmetingen van de lamp (D = diameter). Hoogste is exclusief de pinnen. |
| D afmetingen lichtruimte | 45 mm | Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van de plaat waarom de leds gemonteerd zitten aan de voorkant. Deze parameters worden in een Eulumdatfile gebruikt. |
| Algemene opmerkingen | De omgevingstemperatuur gedurende de hele set van metingen was 23.5-25 deg C. De lamp wordt maximaal ongeveer 26 graden warmer dan omgevingstemperatuur.
Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 11 % en het opgenomen vermogen neemt af met 4 %. Spanningsafhankelijkheid: er is geen noemenwaardige afhankelijkheid van lampparameters bij variatie van de voedingsspanning. |
|
| Meetrapport (PDF) | tbc | |
| Eulumdat file |  |
Rechtsklik op het icoon en sla het bestand op. |
Overzichtstabel
Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.
Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 45 mm = 225 mm. Dus het berekende E (lux) resultaat op 0.25 m is bij het meten ervan correct, omdat het meetpunt zich in het verre veld bevindt.
EU Energielabel klassificatie
Met de meting van de lichtstroom en het opgenomen vermogen is de klassificatie te geven van deze lamp. Dit wordt voor een aantal lampen verplicht gesteld in de EU, zie ook de OliNo site waar uitleg staat voor welke lampen het geldt, hoe het label eruit ziet en wat het moet bevatten aan informatie.
Hierbij de labels voor deze lamp in kleur en zwart-wit.
EU energielabel van deze lamp
Label in zwart-wit.
Eulumdat lichtdiagram
Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.
Het lichtdiagram en de indicatie van de planes.
Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat daar er symmetrie is over de 1e as.
Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v
Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.
Het stralingsdiagram van de lamp.
Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.
Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.
Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.
Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 117º.
Lichtstroom
Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 193 lm.
Efficiëntie
Een lichtstroom van 193 lm, en een opgenomen vermogen van 3.7 Watt, levert een efficiëntie van 52 lm/Watt.
Met de powerfactor van 0.46 geldt dat voor iedere kWh aan netto vermogen, er 2.0 kVAhr aan reactief vermogen is geweest.
| Voedingsspanning | 230.0 V |
| Voedingsstroom (gemiddelde per lamp) | 35 mA |
| Vermogen P (gemiddelde per lamp) | 3.7 W |
| Schijnbaar vermogen S (gemiddelde per lamp) | 8.2 VA |
| PF | 0.46 |
Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.
Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).
De stroom heeft een vorm die niet lijkt op een sinus, maar laat stroompieken zien waarbij een condensator in het circuit van de spannings/stroomregelaar ogeladen wordt. De fase loopt iets achter op die van de spanning. Uiteindelijk resulteert een lage PF van minder dan 0.5.
Wanneer het powerspectrum van de stroom bepaald wordt, dan is het aantal hogere harmonischen zichtbaar.
De kwadraadtermen in het stroom vermogensspectrum, met logaritmische schaal (in % van de grootste harmonische).
Vanwege de stijle hellingen in de stroomvorm, zijn er heel veel hogere harmonischen aanwezig is de stroom.
De Total Harmonic Distortion van de stroom is berekend en bedraagt 181 %.
Temperatuurmetingen lamp
Temperatuursplaatje van de lamp na opwarmen.
| status lamp | > 2 uur aangestaan |
| omgevingstemperatuur | 23.5 graden C |
| gereflecteerde schijnbare temperatuur | 23.5 graden C |
| camera | Flir B-CAM Western S |
| emissiviteit | 0.95(1) |
| meetafstand | 0.20 m |
| IFOVgeometric | 0.7 mm |
| NETD (thermische gevoeligheid) | 100 mK |
(1) De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuss oppervlak van het stuk plakband dat gebruikt is op de lamp.
De temperatuur van de basis is met ruim 50 graden redelijk warm.
Kleurtemperatuur en licht- oftewel vermogensspectrum
Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.
De gemeten kleurtemperatuur van deze lamp is ongeveer 3075 K wat warmwit is.
De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.
De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.
De kleurtemperatuur is gegeven voor kantelhoeken tot 80 graden, daarna is de verlichtingssterkte erg laag (< 5 lux) en niet meer gegeven.
Kijkende naar de stralingshoek van 117 graden (dus 58.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totalelichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor dit gebied is ongeveer 2%.
PAR waarde en -spectrum
Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.
Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum
| parameter | waarde | eenheid |
|---|---|---|
| PAR-getal | 0.5 | μMol/s/m² |
| PAR-fotonstroom | 1.6 | μMol/s |
| PAR-fotonrendement | 0.42 | μMol/s/W |
Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 63 % (geldig voor het golflengtegebied van 400-700 nm.
S/P ratio
Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).
De S/P ratio van deze lamp is 1.2.
Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.
Kleursoort diagram
Het kleursoort diagram en de plaats van het licht van de lamp.
Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.
De kleurcoördinaten zijn x=0.4310 en y=0.4016.
Kleurweergave-index of CRI
Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.
De gegevens mbt de kleurweergave index van het licht van deze lamp.
Deze waarde van 64 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).
Deze waarde van 64 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.
De “chromaticity difference” is 0.0003, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan (het licht is genoeg dichtbij het pad van de zwarte straler om op wit te lijken).
Spanningsafhankelijkheid
De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.
Afhankelijkheid van lampparameters van de ingestelde lampspanning.
De lampparameters variëren mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning boven de 230 V komt.
Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van ≈ 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.
Opwarm-effecten
Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

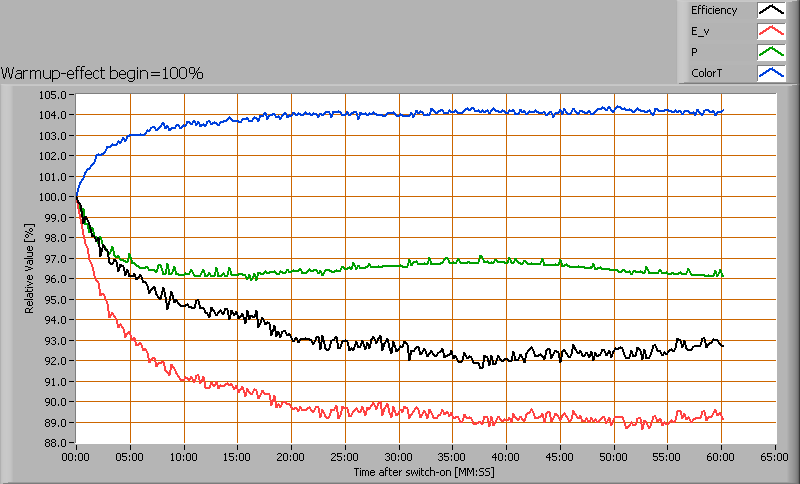

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd
De warmup tijd is ongeveer 20 minuten. Gedurende de opwarming neemt de verlichtingssterkte af met 11 % en het opgenomen vermogen met 4 %.
2 reacties op “LEDITLIGHT – SMD LED Spot – warm-wit 4 Watt”
Hallo,
volgens leditlight is deze lamp geschikt voor korte afstanden(vermoedelijk wegens de brede hoek-120°) maar zou deze dan ook niet in staat zijn om voldoende een kamer van 4 op 3 te belichten?Tenslotte is(in mijn geval 3 spots)het gezamenlijk lumen 579 voor maar 10,5 w.
Momenteel zitten daar(goedkope)50w halogeens die voldoende licht geven maar door de beperkte hoek(40°) sommige delen van de kamer niet goed belichten.
Als ik me niet vergis kan ik dat het best vergelijken met een gu10-spaarlamp(brede hoek-minder gericht) of zie ik dit verkeerd en zijn smd-leds echt niet voldoende om van plafond tot vloer(230 cm) te verlichten?
mvg,
Jürgen
Jurgen, een 50 W halogeen normaal type geeft 350 lumen aan lichtstroom, zie daarvoor twee lampen gemeten van het 50W type, op deze website. Er bestaan ook betere, zo heb ik eens gemeten aan Philips 35 en 50W Masterline gemeten (met GU5.3 voet) en die gaven 16 lm/W tot 19 lm/W. Als je een dergelijke lamp hebt dan heb je maar liefst 500-750 lm per lamp.
Dus afhankelijk van welke kwaliteit van 50W GU10 halogeenlamp die je nu hebt kun je 300 – 500 (en misschien nog meer) lumen lichtstroom per lamp hebben. Tezamen brengen die 1000-1500 lumen in je kamer. Daar maar je nu 580 van. Het algehele lichtniveau zal dus kleiner zijn. Je oog past zich wel aan en het zal niet veel opvallen dat het minder licht is. Echter ga je lezen dan zul je waarschijnlijk eerder moe worden met een algeheel lager lichtniveau.
He is de moeite van het proberen misschien wel waard. Anders moet je er een paar extra bijplaatsen. Dan zit je nog steeds kwa efficientie beter en heb je wel voldoende/gelijk licht.
Nog een item waar je op moet letten: deze lamp heeft een kleurweergaveindex van 64 en een halogeen van 100. Kijk op dit artikel wat dat zou kunnen inhouden. Je zult toch een lampje moeten proberen om te zien of het je bevalt.
