LEDITLIGHT – dimbaar – 3x2Watt CREE – 2700K – MR16 – warm wit

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen 3 Reacties»

lil_mr163x2wcreewwdimbaarLed It Light presenteert een led lamp met een GU53 fitting. Deze ledlamp is dimbaar en geeft een warmwit licht. De ledlamp is naast een 12 V AC ook op 12 V DC getest.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 2772 K Warmwit
Lichtsterkte Iv 552 Cd Gemeten recht onder de lamp.
Stralingshoek 31 deg 31º is de stralingshoek voor alle C-vlakken omdat de lamp een symmetrie heeft over de 1e as.
Vermogen P 4.3 W Volg de link voor meer elektrische en temperatuureigenschappen.

Wanneer er enkel op 12 V DC wordt gemeten, dan is het verbruik van deze led alleen: 4.3 W. En 5.2 W is gemeten bij gebruik van een 12 V halogeentrafo aangestuurd met 230 V AC. Dit was nodig om de dimbaarheid te kunnen testen.

Power Factor 0.39 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 2.4 kVAhr aan reactief vermogen is geweest.
Lichtstroom 206 lm Dit is bij gebruik rechtsreeks op de 12 V DC. Wanneer deze 12 V halogeenrafo wordt gebruikt wordt 202 lm gemeten (er is een iets andere spanning dan 12 V AC).
Efficiëntie 48 lm/W Dit is wanneer de halogeentrafo niet wordt meengenomen maar de lamp direct aan de 12 V DC wordt gesloten. Inclusief de trafo is de efficiëntie 38 lm/W.
CRI_Ra 83 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4534 en y=0.4077
Fitting GU5.3
PAR-waarde 5.5 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.4 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.2 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen 50 x 43 mm Buitenafmetingen van de lamp (D = diameter). Hoogte H is zonder de pinnen.
D afmetingen lichtruimte 40 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter van de opening van de reflector aan de voorkant. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 22.5-24.5 deg C. De lamp wordt maximaal ongeveer 37 graden warmer dan omgevingstemperatuur. De basis van de lamp wordt 34 graden warmer.

Opwarmeffect: gedurende de opwarming is er geen noemenswaardige invloed op de verlichtingssterkte en opgenomen vermogen.

Spanningsafhankelijkheid: er is afhankelijkheid van lampparameters bij variatie van de voedingsspanning, wanneer dus de trafo wordt gebruikt.

Deze lamp is ook doorgemeten op dimbaarheid op de door LedItLight geleverde dimmer en blijkt goed dimbaar.

Meetrapport (PDF) tbc
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

lil_mr163x2wcreewwdimbaar_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site. Deze gegevens slaan op de meting met de trafo inclusief. Zonde trafo, rechtstreeks op de 12 V DC, is de efficiëntie 48 lm/W en total outptu 206 lm.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 40 mm = 200 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

lil_mr163x2wcreewwdimbaar_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat daar er symmetrie is over de 1e as.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

lil_mr163x2wcreewwdimbaar_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

lil_mr163x2wcreewwdimbaar_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 31º.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 202 lm.

Efficiëntie

Een lichtstroom van 202 lm, en een opgenomen vermogen van 5.2 Watt, levert een efficiëntie van 38 lm/Watt, dit is echter inclusief de transformator. Wordt de lamp exclusief de trafo aangestuurd, maar met DC spanning van 12 V, dan is de efficiëntie 48 lm/W.

Elektrische eigenschappen

Met de powerfactor van 0.40 geldt dat voor iedere kWh aan netto vermogen, er 2.4 kVAhr aan reactief vermogen is geweest (alleen geldig bij gebruik van genoemde trafo).

Voedingsspanning 230.0 V
Voedingsstroom 58 mA
Vermogen P 5.2 W
Schijnbaar vermogen S 13.4 VA
PF 0.40

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

lil_mr163x2wcreewwdimbaar_u_i_waveforms

Spanningsvorm over de lamp en stroom door de lamp (plus transformator).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor > 25 W. Zie voor meer uitleg de OliNo website.

lil_mr163x2wcreewwdimbaar_harmonics1

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

De harmonischen van de stroom door de lamp kennen geen limieten vanuit de IEC norm.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 86 %.

Temperatuurmetingen lamp

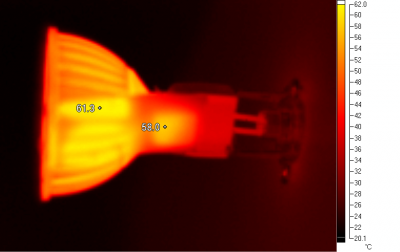

ir000079

Temperatuursoverzichtsplaatje van de lamp, tape is gebruikt om van een bekende emissiviteit uit te kunnen gaan.

status lamp > 2 uur aangestaan
omgevingstemperatuur 24 graden C
gereflecteerde schijnbare temperatuur 24 graden C
camera Fluke Ti25
emissiviteit 0.95(1)
meetafstand 0.2 m
IFOVgeometric 0.5 mm
NETD (thermische gevoeligheid) 100 mK

(1) De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuss oppervlak van het stuk plakband dat gebruikt is op de lamp.

De temperatuur van het warmste punt van de lamp is een ongeveer 61 graden.

Kleurtemperatuur en licht- oftewel vermogensspectrum

lil_mr163x2wcreewwdimbaar_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2775 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

lil_mr163x2wcreewwdimbaar_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 55 graden, daarna is de verlichtingssterkte erg laag (< 5 lux).

Kijkende naar de stralingshoek van 31 graden (dus 15.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor het gebied < 1 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

lil_mr163x2wcreewwdimbaar_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 5.5 μMol/s/m²
PAR-fotonstroom 2.0 μMol/s
PAR-fotonrendement 0.4 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 65 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

lil_mr163x2wcreewwdimbaar_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.2.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

lil_mr163x2wcreewwdimbaar_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4534 en y=0.4077.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

lil_mr163x2wcreewwdimbaar_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 83 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 83 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0005, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is, bij OliNo’s weten, nog geen norm die zegt hoever het licht van de lamp mag afliggen van het pad van de zwarte straler.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

lil_mr163x2wcreewwdimbaar_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 4 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

lil_mr163x2wcreewwdimbaar_startupeffect

lil_mr163x2wcreewwdimbaar_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is niet te geven. Warmup heeft nagenoeg geen invloed op de parameters.

Dimbaarheid

Deze lamp is getest op dimbaarheid. Op de OliNo site wordt uitgelegd wat allemaal gemeten wordt.

De dim-test is gedaan met de LedItLight meegeleverde dimmer.

lil_lowpowerhalogendimmer

De lamp bleek goed dimbaar met een dimmer van laag vermogen (verkrijgbaar bij LedItLight zelf). Deze dimmer wordt in serie geplaatst met de lamp. Achterop de dimmer zit nog een regelaar waarmee het minimale en maximale niveau geregeld kan worden. Door een bepaalde kant op te draaien worden beide nieau’s verlegt naar een hogere danwel lagere waarde (vast).

Deze dimmer is gebruikt op 8 verschillende standen, van 100 % (geen dimmen, stand 4) tot 12.5 % (minimaal dimmen, stand 1) en het effect op verschillende interessante lampparemeters is bepaald.

lil_dimmer_to_less_intensity2

Een set van lampparameterwaardes afhankelijk van de diminstelling

De lamp is dimbaar, met een mooi bereik waarover de verlichtingssterkte instelbaar is, van 4 % – 100 %. Het mechanische gebied waar de dimfunctie werkt is een groot gedeelte van de gehele mechanische instelslag, van 35 % tot 90 %.

Het opgenomen vermogen neemt iets minder snel af dan de verlichtingssterkte, waardoor de efficiëntie langzaamaan afneemt.

De kleurtemperatuur blijft constant.

De powerfactor begint bij geen dimmen (maar wel de dimmer aangesloten) op 0.44. Dit is iets lager dan de powerfactor zonder dimmer. Verder blijft de powerfactor nagenoeg gelijk bij dimmen.

Gebruikte trafo

syncys_ar111_g53_12v_50w_trafo1
