Een mooie 12 V lamp van Line Lite International. Een grote ledchip in een flinke reflectorbehuizing, met op de achterkant schroefklemmen voor 12 V AC of DC. De lamp geeft een gefocusseerd fel licht, tegen een mooie efficiëntie.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	5350 K	Dit is helderwit, tegen het felwitte aan. Ongeveer de kleurtemperatuur van de zon.
Lichtsterkte Iv	1060 Cd	De lamp is heel erg fel.
Stralingshoek	15 deg	Een hele nauwe (gefocusseerde) bundel.
Vermogen P	3.93 W	.
Power Factor	0.71	Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1 kVAhr aan reactief vermogen is geweest.
Lichtstroom	232 lm	Veel licht.
Efficiëntie	59 lm/W	Een mooie efficiëntie.
CRI_Ra	61	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0.337 en y=0.352
Fitting	12V AC/DC
vormfactor	spot
Diameter	110 mm	Dit is de buitendiameter. 81 mm is de binnendiameter juist achter de rand van de reflector. Zo is dan bekend welke gatdiameter geboord moet worden om deze lamp te laten passen.
Lengte	72 mm	Gemeten van de voorkant van de reflector tot aan het uiterste puntje van de 12 V klemmen.
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van metingen was 25 deg C. Opwarmeffect: niet aanwezig. Spanningsafhankelijkheid: afhankelijkheid sterk bij 10 V. Voor alle ruwe meetdata volg deze link (brilux_ar111_12v_3w_cw.zip). De lamp is een grote reflector met een mooie grote ledchip. Zie ook deze foto’s.

E_v op 1 meter afstand oftewel I_v

Hierbij een mooie plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat een hele smalle bundel zien.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Een mooie constante grafiek. De meetpunten per hoek liggen dicht bij elkaar, wat wil zeggen dat de lamp rondom, onder dezelfde hoek, dezelfde helderheid heeft.

Bij het nemen van de gemiddelde waardes per hoek, is de stralingshoek te bepalen: 15 graden.

De plot bovenaan geeft de gemiddelde waardes, zodanig dat het stralingsdiagram een constantere afhankelijkheid geeft afhankelijk van de hoek waaronder gemeten is.

Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te bepalen. Hiertoe bereken ik op een denkbeeldige bol rondom de lamp, hoeveel lichtstroom er doorheen komt.

Het resultaat van deze berekening voor deze lamp is 232 lm.

Efficiëntie

Een lichtstroom van 232 lm, en een opgenomen vermogen van 3.93 Watt, levert een efficiëntie van 59 lm/Watt.

Met de powerfactor van 0.71 geldt dat voor iedere kWh aan netto vermogen, er 1.0 kVAhr aan reactief vermogen is geweest. Dus ook in deze 12 V lamp zit een gedeelte voorschakelelektronica die de wisselspanning omzet in een gelijkstroom voor de led, en daarmee zorgt voor een verlaging van de powerfactor.

Lampspanning	12 V (AC of DC)
Lampstroom	460 mA
Vermogen P	3.93 W
Schijnbaar vermogen S	5.52 VA
PF	0.71

Kleurtemperatuur en licht- ofwel vermogensspectrum

De gemeten kleurtemperatuur van deze lamp is ongeveer 5350 K wat helderwit is (tegen het felwitte aan).

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de ledlamp.

Het licht is helder tot felwit en het lichtpunt in dit diagram ligt erg dichtbij van het pad van de zwarte straler.

De kleurcoördinaten zijn x=0.337 en y=0.352.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Er is verwaaroosbare afhankelijkheid van de lampspanning, gezien de percentages aan de linkeras die erg dicht bij de 100 % liggen. Echter bij 10 V is duidelijk te zien dat de voedingsunit in de lamp anders reageert dan bij de overige spanningen. Dit kan bedoeld gedrag zijn (vanuit het design bekend), dat moet de fabrikant weten.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index.

Kleurweergave-index van de lamp.

Het licht afkomstig van deze lamp heeft een kleurweergaveindex van 61.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Geen noemenswaardige effecten bij het opwarmen van deze lamp.

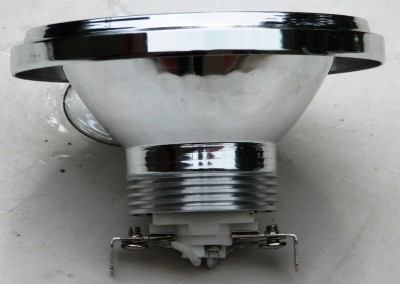

Ledlamp achterkant en voorkant

De ledchip in de reflector.
Deze ledchip is geler dan de ledchip van zijn broer die warmwit licht geeft.

De 12 V schroefklemmen en de koelvinnen voor de aanstuurelektronica.
