RESPONDALIGHT LED-lamp

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geen reacties»

respondalightRESPONDALIGHT presenteert een led spotlamp die met een netwerkkabel aangesloten wordt. Het wordt gepositioneerd als halogeenvervanger en past dan ook in een scala van MR16 en GU10 fittingen.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3116 K warmwit
Lichtsterkte Iv 247 Cd Gemeten recht onder de lamp.
Stralingshoek 55 deg
Vermogen P 10.1 W
Power Factor 0.81 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.7 kVAhr aan reactief vermogen is geweest.
Lichtstroom 226 lm
Efficiëntie 22 lm/W
CRI_Ra 85 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4262 en y=0.3964
Fitting 230V Gebruikt een adapter om direct aan te sluiten op 230 V. De lamp zelf heeft een pasvorm zoals een GU10 fitting.
PAR-waarde 2.4 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.2 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.4 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen 50 x 60 mm Buitenafmetingen van de lamp (D = diameter).
D afmetingen lichtruimte 40 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van de plaat waarop de leds gemonteerd zitten aan de voorkant. Deze parameters worden in een Eulumdatfile gebruikt.
vormfactor spot
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.5-25.0 deg C. De lamp wordt maximaal ruim 50 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 13 % en het opgenomen vermogen neemt af met 6 %.

Spanningsafhankelijkheid: er is een kleine lineaire afhankelijkheid van lampparameters bij variatie van de voedingsspanning.

Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

respondalight_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 40 mm = 200 mm. Dus het berekende E (lux) resultaat op 0.25 m is bij het meten ervan correct, omdat het meetpunt zich in het verre veld bevindt.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

respondalight_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat daar er symmetrie is over de 1e as.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

respondalight_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

respondalight_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 55º.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 226 lm.

Efficiëntie

Een lichtstroom van 226 lm, en een opgenomen vermogen van 10.1 Watt, levert een efficiëntie van 22 lm/Watt.

Met de powerfactor van 0.81 geldt dat voor iedere kWh aan netto vermogen, er 0.7 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom (gemiddelde per lamp) 54 mA
Vermogen P (gemiddelde per lamp) 10.1 W
Schijnbaar vermogen S (gemiddelde per lamp) 12.4 VA
PF 0.81

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

respondalight_u_i_waveforms

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

De stroom heeft een vorm die niet lijkt op een sinus, toch de vorm wordt gedeeltelijk gevolgd. Daarnaast is er geen faseverschil. Uiteindelijk komt de powerfactor op een mooie waarde boven de 0.8.

Wanneer het powerspectrum van de stroom bepaald wordt, dan is het aantal hogere harmonischen zichtbaar.

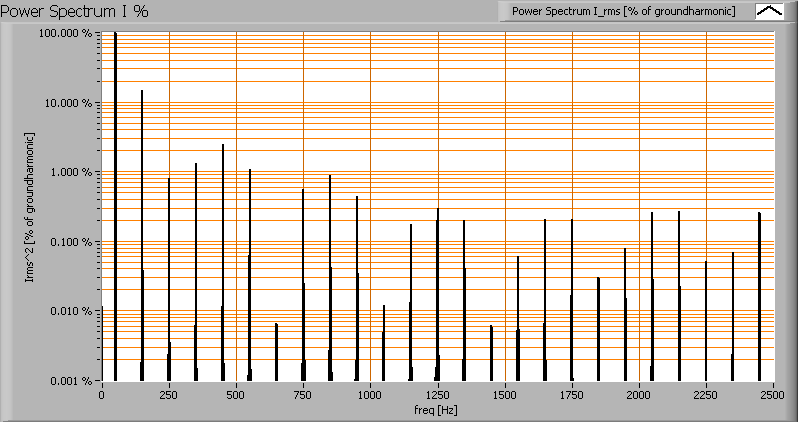

respondalight_powerspectrumi_percent

De kwadraadtermen in het stroom vermogensspectrum, met logaritmische schaal (in % van de grootste harmonische).

Vanwege de stijle hellingen en pieken in de stroomvorm, zijn er heel veel hogere harmonischen aanwezig is de stroom.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 51 %.

Temperatuurmetingen lamp

ir_0195ir_0198

Temperatuursplaatjes van de lamp na opwarmen.

status lamp > 2 uur aangestaan
omgevingstemperatuur 24 graden C
gereflecteerde schijnbare temperatuur 24 graden C
camera Flir B-CAM Western S
emissiviteit 0.95(1)
meetafstand 0.15 m
IFOVgeometric 0.7 mm
NETD (thermische gevoeligheid) 100 mK

(1) De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuus oppervlak van het stuk plakband dat gebruikt is op de lamp. Aan de linkerfoto te zien is dat de temperatuur van het metaal zonder plakband een stuk lager is (lagere emissiviteit, en geeft daar dus een groter gedeelte van de omgevingstemperatuur weer door meer reflectie).

De temperatuur aan de rand van het metaal dichtbij de leds is warm, ruim 50 graden warmer dan de omgevingstemperatuur.  Het is verder ook mogelijk geweest om een gedeelte binnenin te meten (zie foto), daar is de temperatuur vergelijkbaar.

Kleurtemperatuur en licht- oftewel vermogensspectrum

respondalight_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 3116 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

respondalight_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 82.5 graden, daarna is de verlichtingssterkte erg laag (< 5 lux) en niet meer gegeven.

Kijkende naar de stralingshoek van 55 graden (dus 27.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor dit gebied is ongeveer 1%.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

respondalight_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 2.4 μMol/s/m²
PAR-fotonstroom 2.2 μMol/s
PAR-fotonrendement 0.2 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 65 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

respondalight_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.4.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

respondalight_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4262 en y=0.3964.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

respondalight_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 85 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 85 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0016, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan (het licht is voldoende dichtbij het pad van de zwarte straler om op wit te lijken).

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

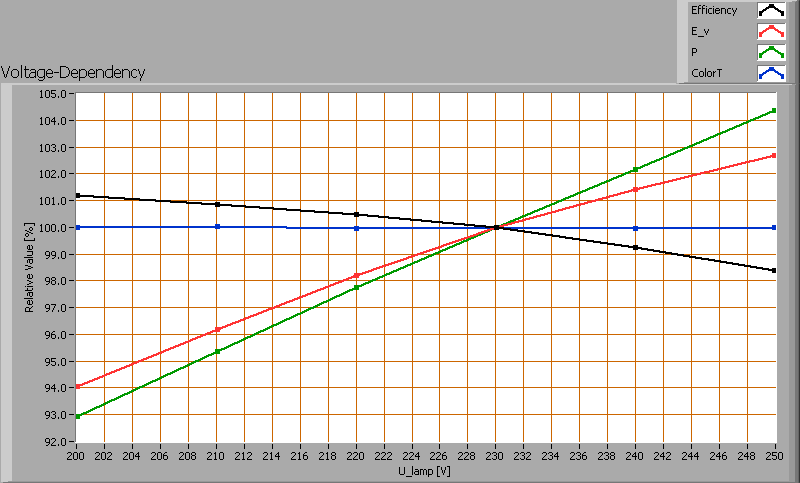

respondalight_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren op een lineaire manier mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van ≈ 1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

respondalight_startupeffect

respondalight_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 25 minuten. Gedurende de opwarming neemt de verlichtingssterkte af met 13 % en het opgenomen vermogen met 6 %.

Extra foto

respondalight_overview
Overview van het geheel nodig om aan te sluiten op 230 V
